Сергей Суворов - О чем рассказывает свет

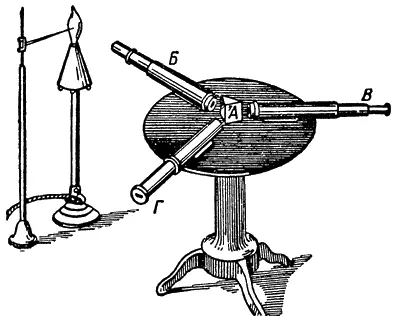

Рис. 15. Общая схема спектроскопа (рисунок взят из книга Д. И. Менделеева «Основы химии»). Призма А находится в центре столика. Перед трубкой Б ставят горелку с окрашенным пламенем. В трубку В наблюдают. В трубке Г находится освещенная шкала, которая отражается от боковой грани призмы, как от зеркала, и также видна через трубку В

Посмотрим, как он работает. Пусть в окрашенном пламени имеется два цвета, например, красный и фиолетовый. Лучи от этого пламени попадают в щель М, прорезанную в заслонке А на одной из трубок спектроскопа (рис. 16). Пройдя щель, лучи падают расходящимся пучком на линзу (двояковыпуклое очковое стекло) Б. Эта линза поставлена так, что лучи, пройдя ее, дальше идут параллельно и попадают на призму В. До призмы все лучи, независимо от цвета, идут по одному направлению. На гранях призмы красные и фиолетовые лучи преломляются по-разному. После призмы они идут разделенными. На рис. 16 показано, как из призмы В вышли два цветных пучка и упали на линзу Г. Линза Г собирает каждый цветной пучок лучей: красный — в точке К , фиолетовый — в точке Ф .

Надо помнить, что на рисунке все показано в разрезе: щель в заслонке А нарисована в виде точки М , а на самом деле она идет под прямым углом к плоскости бумаги; точки К и Ф также на самом деле не точки, а цветные линии, — это изображения щели А , которые образуются разными по цвету лучами. Такие линии рассматриваются сквозь увеличительную линзу Д.

На изображения щелей, т. е. на линии К и Ф , накладывается еще изображение особой шкалы, помещенной в третьей трубке Г (рис. 15).

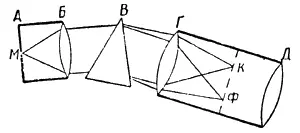

Рис. 16. Ход лучей в спектроскопе

Шкала заранее проградуирована, т. е. заранее промерено, какой частоты излучение падает на изображение любого ее деления. Такой прибор называют спектрографом. Работа с прибором упростилась: достаточно взглянуть в трубку спектрографа — и отсчет по шкале показывает, каковы частоты излучений (или длины волн), испускаемых источником света.

Вскоре физики еще более усовершенствовали спектрограф: в зрительной трубке был поставлен фотоаппарат. Спектры уже не наблюдают непосредственно глазом, их фотографируют, а фотографии тщательно изучают.

Так в XIX веке родился замечательный прибор — спектрограф.

Теперь ученые получили в свои руки мощное орудие исследования света — спектрограф. Они стали рассматривать через этот прибор пламя горелки, окрашенное парами различных металлов—натрия, калия, лития и других.

Спектры окрашенного пламени представляли собой любопытную картину. В разных частях шкалы на черном фоне загорались цветные линии. У натрия загорелась всего только одна линия — желтая; позднее в более мощный спектроскоп физики рассмотрели, что на самом деле это две, очень близко расположенные линии 5890Å и 5896Å. У калия были три линии: две красные рядом друг с другом и фиолетовая вдалеке от них.

Такие спектры из отдельных линий были названы линейчатыми(см. приложение II; две желтые линии натрия и две красные линии калия на рисунке сливаются в одну).

С помощью нового прибора легко был решен вопрос: чем отличается малиново-красное пламя раскаленных паров лития от малиново-красного пламени паров стронция. В спектроскоп было видно, что спектр лития состоит из двух линий: красной — 6708Å [1] То есть соответствующей излучению с длиной волны, равной 6708 ангстремам; в дальнейшем мы будем выражать эту мысль коротко: излучение с линией во столько-то ангстрем или еще короче: линия 6708Å. и оранжевой — 6108Å, а спектр стронция состоит из многих линий, среди которых есть фиолетовая — 4077Å, несколько голубых — 4872Å и другие, несколько зеленых — 5257Å и другие, несколько желтых — 5504Å и другие и красная — 6410Å. В обоих спектрах самые яркие линии — красные; потому-то для глаз пламя кажется окрашенным одинаково и парами лития, и парами стронция.

Химики испытали не только раскаленные пары металлов, но и пары других веществ и нашли, что каждое вещество, если только его можно превратить в раскаленный газ, испускает свой особенный спектр. Вскоре был выведен общий закон: раскаленные пары каждого вещества испускают спектр излучений, свойственных только этому веществу.
