ЯМР-изображения всего человеческого тела появились около 1980 г. По сравнению с первыми расплывчатыми изображениями в настоящее время получаются четкие изображения. Детали можно различать с разрешением в несколько кубических миллиметров, что позволяет исследовать отдельные органы.

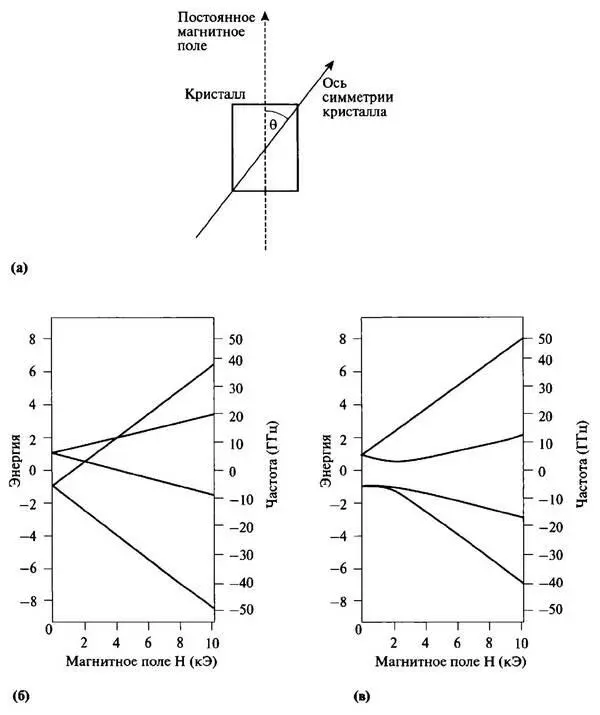

Рис. 38. (а) Ориентация оси симметрии кристалла рубина по отношению к направлению магнитного поля (угол θ). Энергетические уровни рубина для θ = 0° (б) и для θ =90° (в)

Электронный парамагнитный резонанс существенно не отличается от ядерного резонанса, за исключением того, что энергетические уровни получаются во внешнем магнитном поле не от ядерных спинов, а зеемановскими уровнями, которые получаются в результате воздействия магнитного поля на движение электронов в атоме. Как мы уже видели, при приложении внешнего магнитного поля к атому снимается вырождение атомных орбит, и каждый уровень энергии электрона расщепляется на несколько подуровней, разделенных малой величиной энергии, которой типично соответствует микроволновая частота, причем это разделение подуровней зависит от величины внешнего магнитного поля.

Принцип метода очень прост. Постоянное магнитное поле прикладывается к веществу так, чтобы электронные уровни испытывали зеемановское расщепление. Одновременно на образец посылается малое радиочастотное поле и его частота варьируется. Пики поглощения наблюдаются, когда частота этого поля точно соответствует разности энергий между двумя зеемановскими уровнями. В качестве примера сошлемся на ионы хрома, содержащиеся в кристалле рубина (позднее мы детально обсудим рубин). Эти ионы содержат неспаренные электроны, которые дают полный спин, равный 3/2. Электрическое поле, образуемое всеми атомами кристалла, блокирует все другие угловые моменты, и поэтому при наличии внешнего магнитного поля поведение рубина определяется лишь неспаренными электронами. Диаграмма образующихся уровней зависит от ориентации внешнего магнитного поля по отношению к главной оси симметрии кристалла (рис. 38, а). Этот эффект существенно зависит от силы магнитного поля для разных ориентации, как видно из рис. 38, б и 38, в. Стоит отметить, что подбором подходящего значения внешнего поля можно получить нужное разделение уровней. Это является фундаментальным принципом работы трехуровнего мазера.

Как мы уже говорили, в 1949 г. Н. Рамси изобрел резонансную методику с разнесенными осциллирующими полями, которая в 1955 г. была использована Дж. Захариасом, Дж. Пари, Луисом Эссеном и др. для создания атомных часов и стандартов частоты. За этот метод Рамси в 1989 г. получил Нобелевскую премию по физике вместе с Г. Демельтом и В. Полем, которые разработали изощренную методику для изучения одиночных атомов и молекул.

Проблема измерения времени всегда была важной и трудной. Вначале она была связана с вращением Земли вокруг своей оси, которое, как полагали, происходит с высокой регулярностью. Увеличение точности маятника, введенное Гюйгенсом и астрономическими наблюдениями, побудило во времена Ньютона, Джона Фламстида, первого Королевского Астронома в Гринвиче, проверить регулярность вращения Земли, используя маятниковые часы. Он не нашел каких-либо доказательств несовершенства в этой регулярности, но последующие поколения астрономов собрали все увеличивающийся список нерегулярности продолжительности суток.

В начале 20 столетия, например, благодаря астрономическим наблюдениям было определенно установлено, что вращение Земли замедляется из-за приливного трения. К середине 1930-х гг. часы были улучшены благодаря появлению кварцевых часов. Это позволило измерить нерегулярности вращения (рис. 39). В кварцевых часах колебания кристалла кварца создают электрические колебания с постоянной частотой, с помощью которой и измеряют время. Кварцевые часы можно откалибровать по астрономическим наблюдениям, а затем использовать их в лаборатории. Лучшие из них могут работать в течение года, накапливая ошибку в 5 миллисекунд. Эта точность, тем не менее, недостаточна для современных научных и технологических целей.

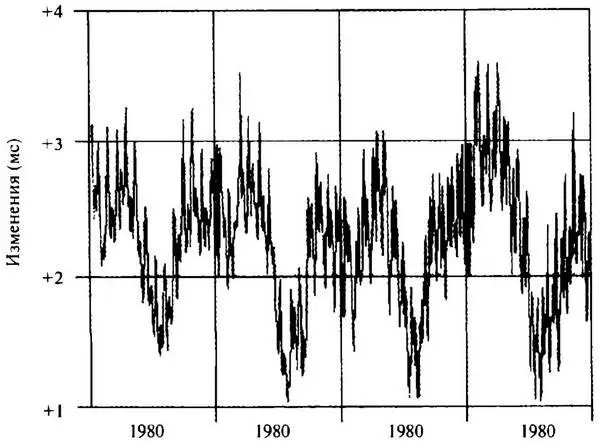

Рис. 39. Изменение продолжительности дня за период четыре года. Отметьте, что шкала по ординате только 3 мс = 0,003 с
