Сержио Рарра Кастильо - Наука высокого напряжения. Фарадей. Электромагнитная индукция

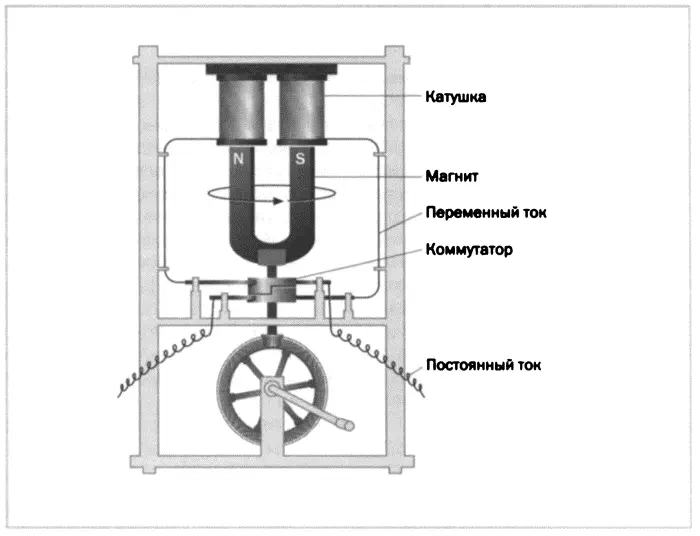

Позднее на основе принципов Фарадея Ипполит Пикси (1808–1835), французский механик и производитель инструментов, создал первую динамо-машину в Париже в 1832 году. Эта было так называемое динамо Пикси, ставшее первым электрогенератором для промышленного использования. В аппарате был использован магнит, вращавшийся с помощью рукоятки. Северный и южный полюса магнита были соединены железным фрагментом, вокруг которого была навита проволока (см. рисунок). Пикси заметил, что магнит передает импульс электрического тока на кабель, когда один из полюсов проходит мимо катушки; каждый полюс индуцировал ток в обратном направлении, то есть возникал переменный ток.

При переменном токе электроны — отрицательные заряды — не перемещаются от одного полюса к другому, но колеблются в своей позиции, фиксированной на проводнике, с определенной частотой. Добавив электрический коммутатор (коллектор в виде металлического разделителя на оси магнита), Пикси превратил переменный ток в постоянный, то есть ток от постоянного потока электронов в одном направлении. Этот коммутатор, или механический переключатель, поддерживающий одно направление тока, выполняет то же действие, что и щетки, трущие брусок, на который наводится ток (часть аппарата, превращающая электрическую энергию в механическую и наоборот)генератора.

В конечном итоге Фарадей открыл постоянно изменяющуюся силу, создающую электрический ток, и благодаря этому возникли различные устройства, гораздо более эффективные, чем батарейка Вольты. В них постоянно изменяющаяся магнитная сила возникала при простом вращении магнита. Таким образом, при поддержании вращения динамо-машины по закону Фарадея (который, как мы уже говорили, не уточнял этого) гарантировалось постоянное производство электроэнергии. Поэтому возникала новая задача, связанная с достижением максимальной эффективности динамо-машин; необходимо было разработать такую модель, в которой вращение магнита не вызывало бы затруднений. Инженеры в 1830-е годы начали использовать для этого электродвигатели: сам двигатель постоянно вращался, используя часть электричества, полученного от динамо-машины. То есть частично динамо-машина обеспечивала энергией сама себя.

Позднее были разработаны более совершенные модели, в некоторых за движение отвечали лопастные механизмы. Лопасти колес крутились при помощи падающей воды — так возникли первые гидроэлектростанции. Другой вариант предполагал использование для движения лопастей пара от кипящей воды, эта идея широко применялась и в XX веке. Источниками тепла для кипячения воды были ядерная энергия, нефть, уголь, дерево, экскременты животных.

Эксперименты Фарадея по электромагнитной индукции показывают, что в проводнике при перемещении и пересечении силовых линий магнитного поля будет возникать индуцированная электродвижущая сила, если речь идет о замкнутом контуре, то есть возникнет индуцированный ток. Закон Ленца гласит, что электродвижущая сила, или индукционный ток, всегда имеет направление, противоположное направлению магнитного потока, возбуждающего этот ток. Генрих Ленц (1804–1865), немецкий физик, занимавшийся исследованиями электромагнетизма в России одновременно с Фарадеем и Генри, предложил такое объяснение направлению движения индукционного тока: оно является физическим следствием принципа сохранения энергии, согласно которому энергия не исчезает, а превращается в другие виды энергии, например если автомобиль тормозит, кинетическая энергия переходит в тепло.

Индукционный ток

В электромагнитной индукции индукционный ток представляет собой работу, направленную в противоположном направлении по отношению к магнитным силам, возникающим между спиралью и магнитом, дающим необходимую энергию для поддержания индукционного тока. Таким образом, мы видим, что когда мы приближаем к индукционной катушке, скажем, северный полюс магнита, то на ближайшем к нему конце катушки возникает также северный полюс. Силы взаимодействия отталкивают магнит от катушки, это взаимодействие необходимо преодолеть для того, чтобы поддержать явление индукции. Напротив, когда мы удаляем от катушки северный полюс магнита, то на ближайшем ее конце возникает южный полюс. Таким образом, индукционный ток будет возникать только при поддержании относительного движения катушки и магнита.
