Сержио Рарра Кастильо - Наука высокого напряжения. Фарадей. Электромагнитная индукция

После того как ему удалось доказать, что электричество может индуцироваться магнетизмом, следующим шагом была попытка создать электричество в продолжительных промежутках времени, а не мгновенно. Для этого Фарадей изменил опыт Франсуа Aparo (1786–1853), доказавшего, что при вращении медного колеса можно отклонить подвешенную над ним магнитную стрелку. При вращении колеса силовые магнитные линии пересекались, и таким образом создавались электрические токи. Из-за этих токов возникало магнитное поле, заставлявшее отклоняться магнитную стрелку. Но Фарадей не надеялся получить магнитное поле из электрического тока, он хотел, чтобы магнитное поле создавало электрический ток.

Таким образом, ученый создал униполярный генератор — электродвигатель, основанный на силе Лоренца (сила, с которой электромагнитное поле действует на точечный электрический заряд, при его прохождении по полю), — для превращения электрической энергии в движение. Устройство называется униполярным, так как не требует изменения полярности для вращения; оно обладает магнитным полем с единым направленным потоком. Для создания такого генератора Фарадей использовал медный диск, вращавшийся между полюсами магнита в форме подковы, — так был создан источник слабого постоянного тока. При вращении колеса его край проходил между полюсами магнита. Два токосъемника обеспечивали контакт при скольжении: один на краю диска, другой — на оси. Оба полюса были подсоединены к гальванометру для замыкания цепи. Пока колесо вращалось, согласно показаниям гальванометра, вырабатывался постоянный электрический ток. Этот ток мог использоваться для выполнения работы. Так Фарадей создал первый электрический генератор. Это произошло 28 октября 1831 года.

Направление электрического поля в каждой точке диска перпендикулярно плоскости вращения диска и магнитному полю, поэтому электрическое поле перемещается из центра диска к его наружному краю, радиальные движения электронов диска вызывают разницу потенциалов между центром и краем диска. Этот примитивный вид динамо-машины основывается на том же принципе, который используется и сейчас: например, в динамо-машинах на некоторых велосипедах благодаря ему зажигается фара, за исключением случаев, когда магнит вращается вокруг закрученного провода.

Изменение магнитного потока может быть вызвано механическими движениями магнита и изменениями тока в другом контуре. Было известно со времени эксперимента Эрстеда, что ток другого контура создает магнитное поле. Если ток меняется, то меняется и поле, и магнитный поток второго контура.

Идея о том, как изображать воздействие магнита или электрического тока в окружающем их пространстве с помощью силовых линий, принадлежит Фарадею. С помощью таких изображений, по всей видимости связанных с религиозными представлениями ученого. Фарадей компенсировал свою слабую математическую подготовку. Если мы будем с помощью железных опилок рассматривать магнитное поле, созданное прямым магнитом, то увидим, что на полюсах силовые линии расположены ближе друг к другу, а при удалении от полюсов линии разделяются.

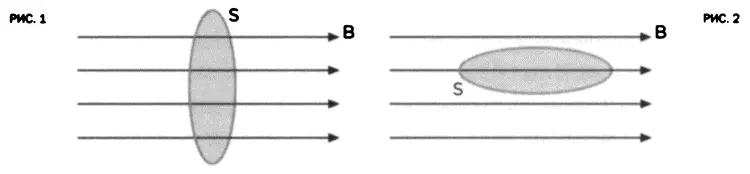

Принимая во внимание, что интенсивность магнитного поля В уменьшается по мере удаленности от полюсов, можно установить соотношение между этими двумя фактами, подтвердив, что интенсивность поля В прямо пропорциональна количеству силовых линий, проходящих по поверхности. Чем ближе друг к другу расположены линии, тем более интенсивным будет поле в данной зоне. Количество силовых линий поля В, проходящих по поверхности, зависит от того, как ориентирована эта поверхность по отношению к направлению линий. Таким образом, для определенной совокупности силовых линий количество точек пересечения с поверхностью будет максимальным при перпендикулярной ориентации (рисунок I) и нулевым — при параллельной ориентации (рисунок 2). Количество силовых линий поля В, перпендикулярно пересекающих поверхность, выражает величину интенсивности данного поля. Так, величине, названной магнитный потоп и обозначаемой буквой Ф, мы можем дать следующее определение: если у нас есть некая плоская поверхность S и перпендикулярное ей магнитное поле В с одинаковой величиной во всех точках, потоком магнитного поля этой поверхности мы назовем выражение Φ = B∙S. Необходимо помнить, что магнитный поток связан с количеством силовых линий (или полем), которые пересекают поверхность. Изменение потока с помощью контура индуцирует электрический ток на данный контур. Когда это изменение происходите некоторой периодичностью, индуцируемый ток также периодически меняет направление.
