Фарадей открыл явление, связывавшее механическое движение и магнетизм с появлением электрического тока, — электромагнитную индукцию. Это явление было обратно тому, которое открыл Эрстед.

Тогда уже было известно, что статическое электричество обладает силой индукции, то есть электрически заряженное тело может передать заряд другому телу при приближении, заряд индуцируется от первого тела ко второму. Однако никто еще не смог доказать, что электрический ток ведет себя аналогично, то есть индуцирует электричество на ближайший контур. Фарадей смог доказать эту теорию, но совершенно неожиданным образом: индукция проявлялась не только при течении индукционного тока, но и при его изменении.

За несколько дней до своего 40-летия Фарадей отправил записку одному из своих лучших друзей, Ричарду Филлипсу:

«23 сентября 1831

Дорогой Филлипс,

[…] я сильно занят, снова работаю над электромагнетизмом, думаю, что у меня получилось нечто замечательное, но не могу еще утверждать это. Очень может быть, что после всех моих трудов я в конце концов вытащу водоросли вместо рыбы [...]»

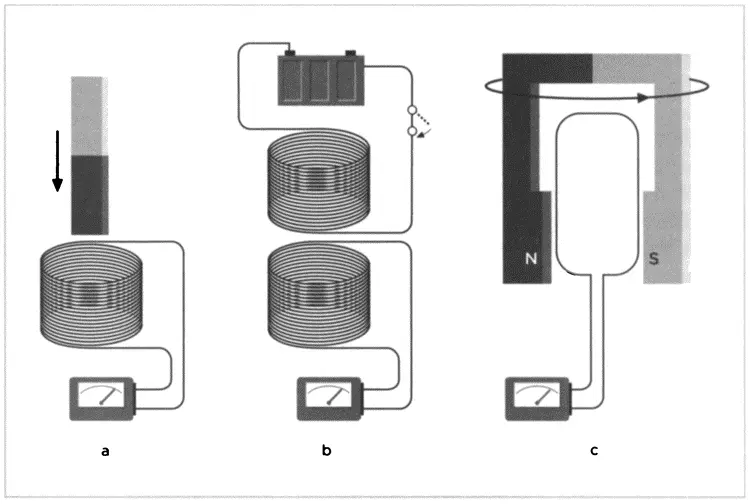

Благодаря систематическим экспериментам Фарадей рассмотрел все виды индукции. Он доказал, что существует несколько способов индуцировать ток на провод: подключая и отключая ток на соседнем кабеле; приближая и удаляя проволоку, по которой проходит стационарный ток; приближая и удаляя магнит и кабель; вращая магнит рядом с кабелем или кабель рядом с магнитом и так далее (см. схему).

Если магнит вводить в витки свернутого кабеля и вынимать из них, эффект тем сильнее, чем более мощный магнит, чем больше зона, ограниченная кабелем, чем быстрее вводится и вынимается магнит. В случае если ток индуцируется с одного кабеля на другой, эффект усиливается при более сильном индуцирующем токе и при большей скорости его изменения.

Все явления электромагнитной индукции резюмированы Фарадеем в простом законе, связывающем индукционный ток с силовыми магнитными линиями вокруг кабеля. Закон Фарадея гласит, что величина индуцированной на кабель электродвижущей силы, или способности заряда к движению, тем больше, чем больше изменение магнитного потока, проходящего через контур, то есть количество линий поля, проходящих через кабель. Иными словами, создание электрического тока — динамический процесс, требующий изменения интенсивности тока или положения магнита.

Шел октябрь 1831 года, то есть прошло всего несколько месяцев, как Фарадей решил направить все свои силы на понимание электромагнетизма.

Обобщая, мы можем разделить эксперименты, которые привели Фарадея к открытию электромагнитной индукции, на две категории: с токами и с магнитами.

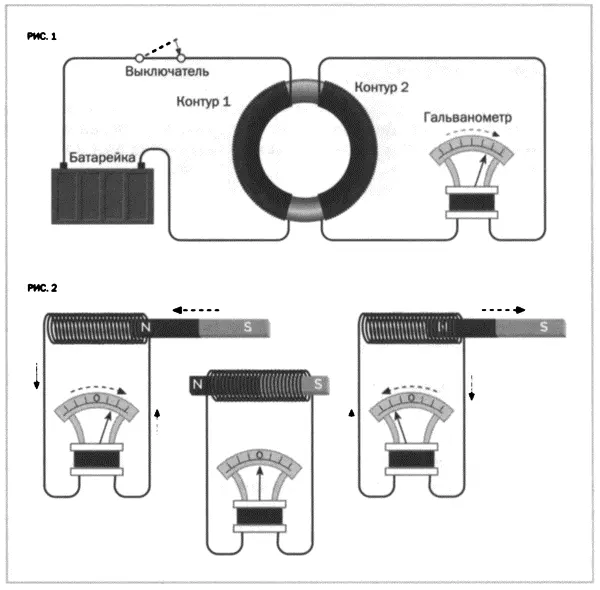

Для опытов первой категории Фарадей подготовил два соленоида (цилиндрические обмотки из провода), расположенные друг напротив друга и изолированные между собой. Один из них он соединил с батарейкой, другой — с гальванометром. После переключения выключателя в первом контуре можно было наблюдать перемещение стрелки гальванометра во втором, при этом через несколько мгновений стрелка возвращалась обратно на ноль. Гальванометр обнаруживал ток, со временем исчезающий, только при переключении выключателя (рисунок 1).

Одна из формулировок закона Фарадея звучит так: «Для любого замкнутого контура индуцированная электродвижущая сила равна скорости изменения магнитного потока, проходящего через этот контур, взятого со знаком минус:

где ε — индуцированная ЭДС, Φ — магнитный поток, t — время, d/dt — производная по отношению к времени». Знак «-»был добавлен Генрихом Ленцем, так как направления ЭДС и тока стремятся к противоположности по отношению к получаемому изменению. Из-за этого в некоторых текстах закон Фарадея носит более сложное название — закон Ленца — Фарадея или даже Ленца — Фарадея — Генри.
