Методология IDEF0 незначительно отличается от классической схемы описания бизнес-процессов DFD, рассмотренной ранее. Основным отличием является присутствие в языке дополнительной аналитики: предлагается показывать не просто входы, как в DFD-формате, а входы трех типов. Первый тип называется входом, а два других — управлением и механизмом.

С помощью входапоказывают объекты — информационные и материальные потоки, которые преобразуются в бизнес-процессе. Управлениеотражает объекты — материальные и информационные потоки, которые не преобразуются в процессе, но нужны для его выполнения. Механизмы— все те ресурсы, при помощи которых процесс выполняется: технические средства, люди, информационные системы и т. д.

Выходбизнес-процесса на IDEFO-схеме, полностью соответствует по смыслу выходу процесса, описанному при помощи DFD-схемы.

Четыре типа объектов, применяемых для описания входов и выходов в стандарте IDEF0, в английском варианте образуют сокращение ICOM и на схеме размещаются в строго отведенных местах относительно процессов, называемых функциональными блоками (см. табл. 3.2).

На рис. 3.8 приведена контекстная IDEFO-диаграмма бизнес-процесса «Изготовление детали», который выполняет токарь.

Входом процесса является заготовка — она физически преобразуется. Для того чтобы токарь начал изготавливать деталь, ему нужно задание или план. Также необходим чертеж с размерами детали. Чертеж, задание или план нужны для выполнения бизнес-процесса и он без них не начнется, но в ходе выполнения процесса они не преобразуются. Согласно стандарту IDEF0 их относят к управлению. Чтобы изготовить деталь, необходимы токарь и станок — их относят к механизмам. Выходом или результатом бизнес-процесса является деталь.

Стандарт IDEF0 получил большое распространение в США и активно используется в России. Но схемы бизнес-процессов отличаются чрезмерной информативностью и сложностью — это их первый существенный недостаток. Он затрудняет восприятие и принятие решений на их основе как у руководителей, так и у рядовых сотрудников.

Второй недостатокстандарта IDEF0 связан с дополнительной аналитикой, допускающей неоднозначность в отнесении объекта к одному из типов входов. Другими словами допускаются

вопросы типа: «Правильно ли, что этот объект отнесен ко входу? Может его лучше отнести к управлению?». Это, своего рода, аргумент в пользу тех, кто стремится предотвратить изменения, связанные с описанием и оптимизацией бизнес-процессов.

Широкое распространение стандарта IDEF0 в России обусловлено большим количеством книг и различных информационно-методических материалов по нему. Кроме того, программные продукты, поддерживающие стандарт, не очень сложны в освоении.

Практика показала, что стандарт IDEF0 целесообразно использовать в небольших проектах по описанию и оптимизации локальных бизнес-процессов, основные участники которых — технические специалисты предметных областей, а руководители и рядовой персонал привлекаются к разработке и чтению схем в минимальной степени.

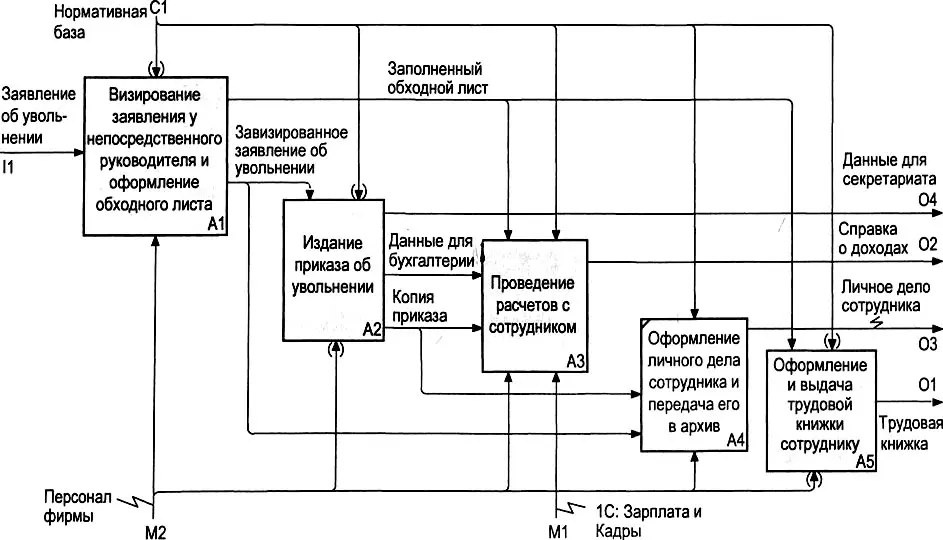

Ряд стандартов описания бизнес-процессов, получивших распространение, был разработан на основе развития классической методологии DFD. Эти стандарты представлены двумя немного отличающимися вариантами, называемыми нотациями. Первая из них — нотация Гейна-Сарсона, вторая — нотация Йордона-Де Марко.

В нотации DFD Гейна-Сарсонак классической DFD-схеме добавлен дополнительный объект, отражающий места хранения информации или материальных ресурсов. Например, архив — хранение документов, база данных — хранение информации, склад — хранение материальных ресурсов. Этот объект получил название — хранилище данных. На DFD-схемах в нотации Гейна-Сарсона также используется элемент, показывающий внешние по отношению к процессу объекты, с которыми бизнес-процесс взаимодействует. Их называют внешними сущностями. На рис. 3. 10 приведен пример DFD-схемы бизнес-процесса «Оформление и выдача трудовой книжки сотруднику при увольнении», разработанной в нотации Гейна-Сарсона.
