Следующая фраза в обосновании закона перпендикулярности: «Так как напряжения прямо пропорциональны градиентам, наибольшие напряжения должны развиваться в направлениях наибольших градиентов температуры...» Но градиент отмечается по вертикали — от холодной поверхности вглубь. Однако никаких напряжений, кроме сжимающих, от веса самого массива в этом направлении нет и быть не может. Свободная горизонтальная поверхность массива их неизбежно разгружает. То, что поверхностные напряжения пропорциональны градиенту температуры, следует из приведенной выше формулы Б. Н. Достовалова, но это неверно, как неверна и сама формула. В последующем мы приведем решение задачи, поставленной Б. Н. Достоваловым, пока же обратим внимание: из его формулы следует, что с удалением от края бруска напряжения линейно возрастают, поэтому если брусок очень тонкий и очень прочный, то даже при ничтожном, но очень быстром охлаждении его поверхности появится большой температурный градиент и на большом удалении от края бруска возникнут очень большие напряжения. На самом же деле, по закону Гука, растягивающие температурные напряжения в бруске не могут превысить величины σ x= EαΔt, где E — модуль упругости. В упругой среде, рассматриваемой Б. Н. Достоваловым, они определяются в первую очередь перепадом температуры, а не скоростью охлаждения (стальные телеграфные провода рвутся не из-за того, что в них возникают температурные градиенты, они ничтожны, а просто в результате охлаждения). В итоге же, после всех этих ошибочных и не следующих одно из другого утверждений следует правильный вывод, что полоса между двумя параллельными трещинами разбивается поперечными трещинами. Но никакие «мерзлотные» обоснования для объяснения закона перпендикулярности не нужны. Вполне было достаточно сказать, что в полосе между двумя параллельными трещинами, зоны разгрузки которых перекрываются, в перпендикулярном им направлении происходит разгрузка напряжений, и при последующем снижении температуры новая трещина в этой полосе может пойти лишь перпендикулярно первоначальным трещинам, так как в этом направлении напряжения разгружены лишь частично.

Теперь процитируем еще раз обоснование закона параллельности: «При однородности материала расстояния от первой трещины, на которых напряжения достигают предельных значений, будут одинаковы и, следовательно, вторая трещина пойдет параллельно первой». То, что ширина зоны разгрузки в однородной среде вдоль трещины должна быть одинаковой, понятно. Но почему вторая трещина пойдет параллельно первой? В этой фразе вообще нет никакого обоснования! Что из этого следует? Поясняем: есть протяженный однородно напряженный массив. Где и в каком направлении образуется здесь первая трещина? В любом, все равновероятно, везде и во всех направлениях напряжения близки к критическим. После заложения первой трещины в окружающем ее пространстве происходит разгрузка напряжений, они становятся ниже критических. Естественно, что новая трещина в этой полосе уже образоваться не может. Но что при этом происходит за пределами полосы разгрузки? Здесь ничего не меняется, так как за пределы зоны разгрузки влияние первой трещины не распространяется. Здесь, так же как и до образования первой трещины, напряжения везде близки к критическим, следовательно, следующая трещина может возникнуть также где угодно и в любом направлении. Возникнуть в направлении, параллельном первоначальной, на краю ее зоны разгрузки и пойти вдоль нее трещина может лишь случайно. Вслед за второй, также в случайных местах и в случайных направлениях, за пределами зон разгрузок будут возникать и последующие трещины. При заходе их вершин в зону разгрузки другой трещины они попадают в полосу с анизотропными свойствами. Возле трещины значимы лишь напряжения, ориентированные вдоль нее. Трещина движется в направлении, перпендикулярном направлению максимальных растягивающих напряжений, поэтому она, заходя в зону разгрузки другой трещины, разворачивается в перпендикулярном ей направлении. Новые трещины, зарождаясь почти одновременно (весь массив одинаково напряжен), быстро перекроют его своими зонами разгрузки. Без дальнейшего снижения температур образование новых трещин станет невозможно. В итоге возникнет сеть, подобная приведенной на рис. 4.

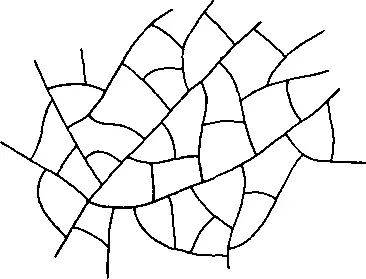

Рис. 4
