Пример. Допустим, что длина отрезка m равна 12 мм, а длина отрезка n равна 2 мм. Следовательно, секундам, а долгота λ = 18°02´+10´´= 18°02´10´´.

По указанию преподавателя, студент должен определить географические координаты одной-двух точек.

Линия, проходящая по самым высоким точкам рельефа, от которой в противоположные стороны направляется сток ливневых и снеговых вод, называется водораздельной.

Площадь, ограниченная водораздельной линией, называется водосборной. Для того, чтобы правильно повести водораздельную линию, студент должен уметь читать рельеф по карте.

Рельефом земной поверхности называется совокупность всех неровностей естественного происхождения. Неровности делятся на возвышения и понижения. На топографических картах и планах рельеф обычно изображаются горизонталями.

Горизонталями называются линии на земной поверхности, все точки которых имеют одинаковые отметки. Предположим, что поверхность Земли пересекается рядом параллельных горизонтальных плоскостей, проходящих по высоте через 10 м. Спроектируем линии пересечения этих плоскостей с поверхностью Земли на уровенную поверхность и получим изображение рельефа горизонталями (рисунок 2). Интервал по высоте между секциями плоскостями (в нашем примере 10 м) называется высотой сечения рельефа , или сечением горизонталей. Сечение горизонталей принимается в зависимости от масштаба плана или карты и характера рельефа местности, с тем, чтобы рельеф был наиболее полно охарактеризован и в то же время карта или план не были слишком затемнены.

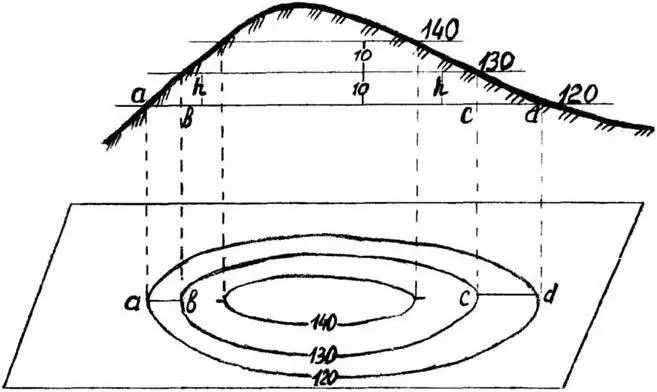

Рисунок 2 – Изображение рельефа на плоскости

Расстояние на карте или плане между двумя соседними горизонталями (рисунок 2) называется заложением.

Горизонтали обладают следующими свойствами: отметки горизонталей кратны высоте сечения рельефа. Например: h = 2 м отметки будут 30, 32, 34 и т. д.; при h = 5 м – 30, 35, 40 и т. д., а при h = 10 м – 30, 40, 50 м и т. д.

Заложение горизонталей характеризует крутизну ската. На крутых скатах горизонтали сближаются (сравните заложение ab и cd на рисунке 2). Следовательно, чем меньше заложение, тем круче скат.

Горизонтали не могут пересекаться, так как они соответствуют разным плоскостям. Чтобы отличить возвышение от понижения и облегчить чтение рельефа, на горизонталях ставят штрих (бергштрих), показывающий направление ската (рисунок 3).

Отметки горизонталей подписывают так, чтобы верх цифры был направлен в сторону повышения местности. Детали рельефа, которые не могут быть отражены при заданной высоте сечения (в нашем примере 10 м), выражаются полугоризонталями и четвертьгоризонталями. Полугоризонтали проводятся через половину, а четвертьгоризонтали – через четверть основного сечения прерывистыми линиями.

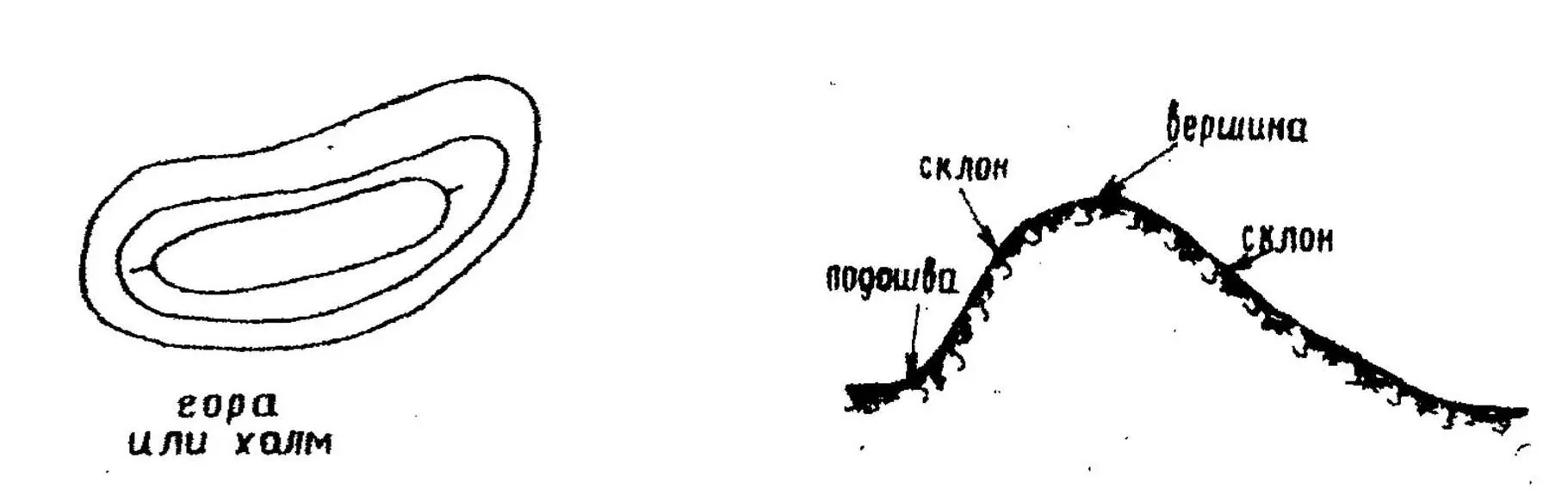

Рисунок 3 – Изображение холма горизонталями

Горизонтали, их отметки и бергштрихи изображаются коричневым цветом; некоторые горизонтали для облегчения их счета утолщаются вдвое.

К возвышенным формам рельефа относятся: горы, холмы и хребты.

Отдельное возвышение над окружающей местностью в виде купола или конуса высотой до 200 м называется холмом , а при высоте более 200 м – горой . Самая высокая часть горы или холма называется вершиной , от вершины идут склоны, низ склона называется подошвой . Замкнутые горизонтали с бергштрихом, направленным наружу от горизонтали к подошве, изображают гору или холм (рисунок 3).

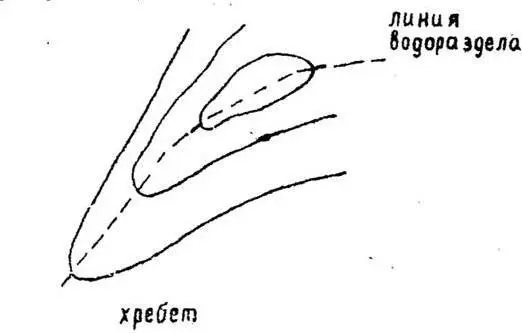

Рисунок 4 – Изображение хребта горизонта лями

Возвышенность вытянутой формы называется хребтом . Линия, идущая вдоль хребта, называется водоразделом или гребнем . От гребня отходят скаты. Изображение хребта горизонталями показано на рисунке 4.

К вогнутым формам рельефа относятся котловины, впадины, лощины, овраги, ущелья. У вогнутых форм рельефа берг-штрих всегда направлен в сторону вогнутости (внутрь горизонталей). Котловина , или впадина – замкнутое углубление земной поверхности. Самая низкая точка котловины называется дном . Верхний край котловины называется бровкой . Изображается котловина так же, как и гора, замкнутыми горизонталями (рисунок 5).
