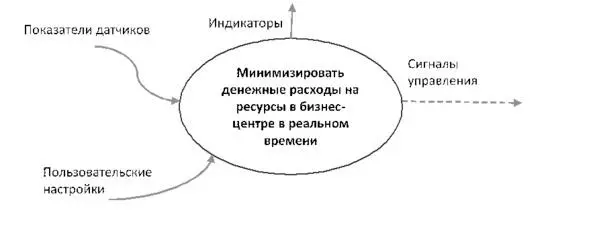

Рис. 5. Контекстная функциональная модель системы минимизации денежных расходов на ресурсы в бизнес-центре в реальном времени

Интуитивно может показаться, что сейчас самое время начать функциональную декомпозицию системы, чтобы понять, как она должна работать, но это не так. Я настоятельно рекомендую выполнить обратное действие – давайте представим функцию нашей системы в составе функциональной декомпозиции использующей системы, то есть той системы, которая использует целевую систему. Чтобы это сделать, надо понять – что есть использующая система? В русскоязычной литературе часто встречается термин «надсистема», но он мне не нравится, поскольку не задает «потолок» рассуждениям о границах. Мы будем говорить именно о той системе, которая использует целевую систему «умный бизнес-центр», то есть «коробочку с проводами», то есть «систему минимизации денежных расходов бизнес-центра в реальном времени». Судя по всему, использующая система и есть бизнес-центр, но какая у него функция?

Мы уже вели рассуждения о комфорте. Если немного переформулировать функцию, связанную с комфортом, получим неплохую формулировку для использующей системы – система поддержки комфортных условий для ведения бизнеса. Вполне логично, что для комфортного ведения бизнеса нужна близкая к комнатной температура, продуманное управление потоками людей, наличие санузлов, электричества и многое другое. Немаловажно – чтобы все это укладывалось в реалистичный бюджет. Было бы неплохо весь список этих условий включить в новый кортеж, характеризующий уровень комфорта. Он будет похож на предыдущий, но более полный, потому что мы теперь правильно определили системные уровни для поставленной задачи.

Основной критерий правильного использования функциональной модели – резкое ускорение процесса проектирования. Если у вас возникают трудности в разработке, вернитесь к функциональной модели. При этом неважно, занимались вы функциональным моделированием «на бумаге» или нет. Все равно в вашей голове есть какая-то функциональная модель. Нарисуйте то, что у вас в голове, используя один из формализмов функционального моделирования.

Что вы делаете? Систему, которая обеспечивает комфорт или систему, которая экономит деньги? Это же два абсолютно разных проекта. Какой бюджет у модернизации бизнес-центра, а какой – у создания «коробочки с проводами»? Самые частые ошибки в инженерных проектах, которые я наблюдал на практике, были связаны с неверными представлениями о функции целевой системы. Когда в голове «комфорт», а проект про «коробочку с проводами», будут большие сложности с принятием решений.

Итак, обратимся к использующей системе – бизнес-центру. Мы определили функцию использующей системы и можем выполнить функциональную декомпозицию следующим способом.

Определяем входные потоки:

– внешние условия, включая погоду, механические воздействия, городской шум и другое;

– ресурсы, приходящие к нам через инженерные коммуникации: вода, электричество, газ или еще что-то;

– запросы на сервисы – в любом бизнес-центре нужны санузлы, уборщицы или что-то более специфичное типа эскалаторов (сервис транспорта), центров печати.

Определяем выходные потоки:

– мы ожидаем, что здание обеспечит нам внутренний комфортный климат, огородив от внешней среды;

– мы ожидаем, что услуги/сервисы будут оказаны, в результате чего мы получим воду, напечатанные документы, поменяем местоположение и т. д.

Обращаю внимание, что рассуждение про потоки идет параллельно рассуждению о конструкции: здание, инженерные коммуникации, эскалаторы и т. д. То есть мы немного забегаем вперед, простраивая логическую архитектуру. Для системной инженерии это обычное дело, когда приходится перескакивать между разными точками зрения (частными методами описания), чтобы удержать в голове целостность системы. Для кого-то, возможно, было бы удобно нарисовать схему логической архитектуры уже сейчас в каком-то виде: показать стены, инженерные коммуникации, эскалаторы, санузлы и т. д. Я этого делать не буду. К логической архитектуре мы подойдем чуть позже. На данном этапе нам не столько важны варианты воплощения, сколько общая идея того, что происходит внутри использующей системы. Важно – использующая система пока существует без «коробочки с проводами».
