Примечание

К сожалению, в литературе по компьютерной графике широко распространен другой термин для обозначения пиксельной информационной модели – точечная информационная модель. Его следует считать неточным и устаревшим; в главе 3.1 показано, что пиксел и точка – термины, обозначающие различные объекты.

В базовом варианте область данных пиксельной информационной модели изображения состоит из последовательности дескрипторов, каждый из которых описывает один пиксел изображения. Координаты пиксела не указываются в дескрипторе, поскольку его место в растре можно однозначно определить по порядковому номеру дескриптора и размеру растра. Следовательно, в дескрипторе достаточно указать только характеристику цвета. Способ представления характеристики цвета в дескрипторе зависит от выбранной цветовой модели.

Как в случае с векторной моделью, предельно упростим ситуацию. В простейшем варианте пиксельная модель описывает изображения, в которых присутствуют только два цвета – штриховые (см. разд. 1.1.3). Дескриптор пиксела штриховой модели может принимать только два значения, которые обозначают единицей (цвет штриха) или нулем (цвет фона). На рис. 1.2.6 показаны этапы построения информационной модели штрихового изображения.

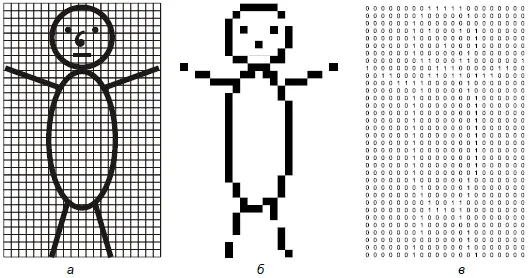

Рис. 1.2.6. Построение пиксельной информационной модели изображения: а – тесселяция изображения; б – усреднение цветовых характеристик пикселов; в – массив дескрипторов штрихового пиксельного изображения

По рис. 1.2.6 можно сделать несколько выводов о природе пиксельной информационной модели изображения.

• При построении пиксельной информационной модели изображения в процессе усреднения цветовых характеристик пикселов неизбежно утрачивается часть визуальной информации – мелкие детали (например, бесследно исчез знак "минус", изображавший рот человечка). Это происходит при любой величине пикселов, – их размер влияет только на количество утрачиваемой информации.

• Размер пиксельной информационной модели изображения не зависит от его сложности, а определяется только его размерами, числом пикселов в растре и размером дескриптора пиксела (который определяется выбором модели цвета).

Вопросы, связанные с выбором оптимальных параметров растра, позволяющих минимизировать утрату визуальной информации, рассматриваются подробнее в разд. 3.1.1–3.1.6. Цветовые модели и их влияние на размер пиксельной информационной модели описаны в главе 1.3. Здесь ограничимся перечислением основных достоинств и недостатков пиксельной информационной модели. Начнем с достоинств.

• Процедура построения пиксельной информационной модели легко автоматизируется. Сканирование позволяет строить пиксельную информационную модель плоского отпечатка, фотографирование цифровой камерой – реальной сцены или объекта, трехмерное моделирование с последующим рендерингом – сцены или объекта виртуального мира.

• Однородная структура данных пиксельной модели позволяет редактировать изображение на любом уровне глобальности. Одним и тем же способом можно, например, изменить цветовую характеристику как всего изображения, так и единственного пиксела. Это позволяет выполнять очень тонкую корректировку изображений.

• При малых размерах пикселов изображение может быть очень реалистичным, передавая все мелкие детали и цветовые нюансы.

• Алгоритм рендеринга базовой пиксельной информационной модели достаточно прост и не требует большой вычислительной мощности и продолжительного времени. Вывод контрольного изображения на экран и на печать осуществляется сравнительно быстро.

Впрочем, пиксельная информационная модель имеет и существенные недостатки.

• Число пикселов в растре жестко фиксируется в момент построения модели. При необходимости увеличить размеры изображения приходится либо менять размеры пикселов, либо повторять процедуру построения растра – выполнять повторное растрирование. В главе 3.1 показано, что и то, и другое приводит к нежелательным последствиям, выражающимся в резком снижении качества изображения и появлении артефактов. На рис. 1.2.7 показан пример увеличения размеров пиксельного изображения: отчетливо видны зазубривание кромок и появление вдоль них размытой зоны.

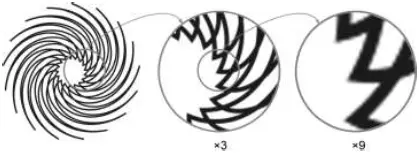

Рис. 1.2.7. Увеличение размера изображения при работе с пиксельной информационной моделью
