Дмитрий Миронов - Компьютерная графика в дизайне

Если исходные данные графического проекта представлены в виде отпечатков, то исходная информационная модель получается в процессе сканирования. В компьютерной графике сканированием называется автоматический процесс анализа отпечатка на прозрачном или непрозрачном носителе, в результате которого строится информационная модель пиксельного изображения. Сканирование выполняется устройством графического ввода – сканером (см. разд. 1.1.5). В общем случае цифровые фото– и кинокамеры можно считать разновидностями сканеров.

Последующая работа пользователя над графическим проектом состоит в редактировании информационной модели изображения. К операциям редактирования относятся:

• создание новых графических объектов в составе информационной модели;

• удаление ставших ненужными объектов;

• изменение параметров ранее имевшихся в составе информационной модели объектов.

Операции редактирования выполняются с помощью программного средства – графического редактора, который представляет собой программную реализацию методов информационной модели графического документа. Это означает, что в нем в виде программных модулей реализованы алгоритмы, позволяющие выполнять все необходимые действия с этой информационной моделью. Чтобы пользователь мог применять эти методы, в графическом редакторе имеется интерфейс пользователя. Интерфейсом пользователя называется совокупность управляющих объектов, на которые он может воздействовать в процессе работы с программным продуктом через устройства ввода (объектная часть интерфейса), и процедур, выполнение которых приводит к осмысленному результату (процедурная часть интерфейса).

Например, на рис. 1.2.3 представлено диалоговое окно графического редактора. Имеющиеся на нем вкладки, флажки, списки и командные кнопки составляют объектную часть интерфейса пользователя, связанную с этим диалоговым окном. Элементом процедурной части интерфейса может служить процедура, включающая в себя следующие действия:

1. С помощью верхнего раскрывающегося списка выбрать базу выравнивания.

2. Установив флажки, определить условия выполнения выравнивания.

3. Командной кнопкой Applyвыровнять выделенные графические объекты.

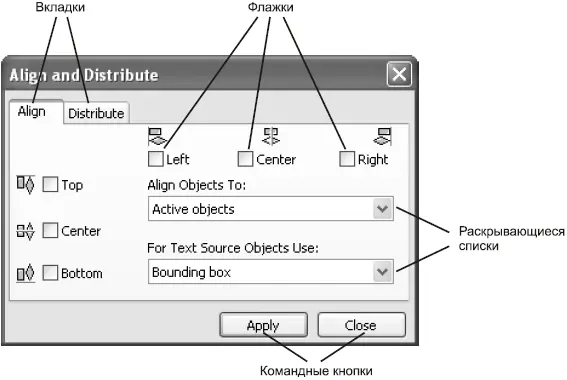

Рис. 1.2.3. Элементы объектной части интерфейса в диалоговом окне

Содержание интерфейса пользователя определяется как типом выбранной информационной модели изображения, так и способом реализации ее методов в конкретном графическом редакторе. Из-за этого интерфейсы пользователей различных программных средств компьютерной графики различаются, даже если эти программные средства предназначены для работы с графическими документами одного и того же формата.

Примечание

Изучение интерфейса пользователя различных средств компьютерной графики – необходимая часть подготовки специалистов в этой области. Чтобы этот процесс был более эффективным, необходимо понимание типовых задач и приемов компьютерной графики, описанных в настоящем учебнике. В противном случае назначение многих элементов интерфейса пользователя понять довольно сложно.

В процессе редактирования информационной модели изображения пользователю нужно видеть, как она меняется в результате его действий. Для этого ему требуется контрольное изображение, соответствующее текущему состоянию информационной модели. Это изображение, выводимое на экран монитора, строится заново или обновляется каждый раз после внесения изменения в информационную модель действием пользователя. Процедура построения изображения, соответствующего текущему состоянию информационной модели, называется рендерингом. Рендеринг преобразует информационную модель графического документа, с которым работает пользователь, в информационную модель изображения, которая может быть визуализирована аппаратно-программным комплексом устройства графического вывода.

Примечание

В аппаратно-программный комплекс устройства вывода обычно входят аппаратные средства этого устройства и обеспечивающие их функционирование программы – драйверы.

Рендеринг выполняется не только в процессе редактирования изображения (в этом случае выполняется преобразование информационной модели графического документа в информационную модель изображения, воспринимаемую монитором), но и при выводе изображения на печать. Отличие состоит в том, что преобразование производится в информационную модель печатающего устройства. По сравнению с информационной моделью изображения, воспринимаемой монитором, эта модель может быть значительно сложнее, и это предъявляет дополнительные требования к рендерингу.
