Максим Бабенко - AutoCAD 2010. Самоучитель

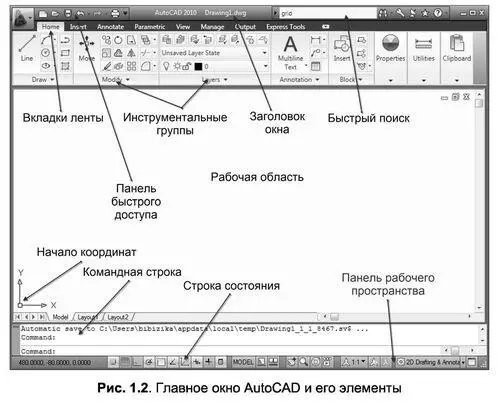

рабочая область — безграничная зона главного окна, предназначенная для разработки чертежей;

командная строка – окно, используемое для ввода команд и вывода информации о реакции на них системы;

строка состояния — строка, содержащая информацию о координатах перекрестия курсора, а также о состоянии режимов вычерчивания;

быстрый поиск — панель, позволяющая найти в справке интересующую информацию;

заголовок окна – отображает название текущего чертежа;

панель рабочего пространства — содержит в себе различные настройки по редактированию рабочего места пользователя, а также позволяет настраивать масштаб и отображение рабочей области.

ЛЕНТА

Изучение интерфейса любой программы начинается с панели меню. Начиная с версии 2009, разработчики полностью изменили интерфейс программы AutoCAD, поэтому привычная панель меню заменена лентой, на которой расположены вкладки. Каждая из вкладок содержит в себе набор инструментальных групп, а на них, в свою очередь, расположены команды для создания и работы с объектами. На ленте присутствуют такие вкладки:

Ноте (Главная) – на данной вкладке расположены инструментальные группы, позволяющие использовать простые объекты, изменять текущие объекты на чертеже, выполнять операции со слоями, аннотациями и блоками, редактировать свойства линий, а также представлен набор утилит (встроенный калькулятор, быстрое выделение и т. д.);

Insert (Вставка) – эта вкладка дает возможность использовать команды вставки блоков, внешних ссылок и объектов других приложений;

Annotate (Аннотации) – содержит средства, необходимые для вставки текста, таблиц и размеров в чертеж;

Parametric (Параметризация) – вкладка содержит команды, предназначенные для создания параметрических объектов, вид которых определяется автоматически заданием определенного параметра, например длины или диаметра.

View (Вид) – дает возможность использовать команды управления экраном, панорамирования, переключения режимов пространства листа и пространства модели, установки точки наблюдения, удаления невидимых линий, закраски, тонирования, управления параметрами дисплея;

Manage (Управление) – позволяет управлять настройками пользовательского интерфейса, а также редактировать и создавать макросы;

Output (Вывод) – содержит команды, необходимые для печати чертежа, а также экспортирования настроек;

Express Tools (Экспресс-инструменты) – содержит команды вызова пакета Express Tools. Данный пакет является устаревшим и включается в поставку AutoCAD только для тех пользователей, которые к нему привыкли. Скорее всего, при установке с параметрами по умолчанию этой вкладки в системе меню AutoCAD может не оказаться.

Ленту легко настраивать: например, ее можно свернуть или закрыть. Захватывая мышью край панелей, их можно легко реорганизовать или закрыть (аналогично панелям инструментов в более старых версиях программы). Все эти панели можно редактировать, настраивая тем самым пользовательский интерфейс.

Чтобы скрыть ленту, необходимо нажать кнопку , которая находится справа от названий вкладок ленты. Для раскрытия ленты необходимо повторно нажать ту же кнопку.

МЕНЮ ПРИЛОЖЕНИЯ

Над лентой в левом верхнем углу экрана AutoCAD расположена кнопка , которая открывает меню приложения (рис. 1.3). С помощью данного меню можно выполнять различные операции с чертежами, файлами и листами чертежей.

В меню приложения доступны такие подменю:

New (Новый) – позволяет создавать новые листы в чертежах, а также новые чертежи;

Open (Открыть ) – позволяет открыть сохраненные файлы чертежей, листов и настроек;

Save (Сохранить) – сохраняет текущий чертеж в стандартном формате AutoCAD.dwg;

Save As (Сохранить как) – позволяет сохранить текущий чертеж в других форматах (.dwg, dwt, dws, dwx), предусмотренных в AutoCAD;

Export (Экспорт) – экспортирует чертеж в другой формат (например:.eps, bmp, pdf);

Print (Печать) – позволяет печатать чертеж, изменять настройки печати, принтера, а также настройки листа чертежа;

Publish (Публикация) – служит для публикации пакета чертежей в многолистном формате;

Send (Отправить) – отправляет чертеж по e-mail;
