Г Л А В А 1

Знакомство с виртуальным миром в 3ds Max

В этой главе вы получите общие представления о программе 3ds Max, познакоми-тесь с некоторыми свойствами и особенностями виртуального пространства, изучи-те общий порядок работы над трехмерным проектом, структуру виртуальной сце-ны, отдельных ее элементов и многое другое. Теория трехмерной графики важна для вас по двум причинам: во - первых, позволит более осознанно работать в даль-нейшем, во - вторых, мы с вами начнем разговаривать на одном языке. Перейдя к программе, вы научитесь создавать простейшие формы, оперировать ими, создавать несложные сцены. Данная информация позволит приступить в даль-нейшем к работе с более сложными инструментами и средствами. Виртуальное пространство Работа над трехмерными проектами происходит в виртуальном пространстве . Термин "виртуальность" пришел к нам от английского " virtual ", что в переводе оз-начает "возможный, воображаемый, существующий лишь как продукт воображе-ния". И действительно, виртуальное пространство существует как некая математи-ческая модель, набор параметров и значений, представленных в форме, понятной как пользователю, так и компьютеру.

В 3ds Max мы будем работать с трехмерным виртуальным пространством (3D-Space). Пространство трехмерно, потому что описывается при помощи трех измерений — ширины, глубины и высоты. У каждого измерения есть свое уни-кальное название. Так, в 3ds Max ширина обозначается буквой " X ", глубина — "Y", а высота — "Z ". Таким образом, выражая позицию той или иной точки виртуально-го пространства, мы указываем ее значения X -, Y - и Z - координаты. Это — класси-ческая и наиболее понятная система координат, которая называется декартовой (по фамилии французского математика Рене Декарта). На рис. 1.1 показана модель декартовой системы координат в пространстве. Итак, в основе измерения виртуального пространства лежит декартова система ко-ординат. Кстати, сама аббревиатура "3 D " означает "3 Dimensions" — три измере-ния. При помощи трех измерений можно передать визуальный объем объектов.

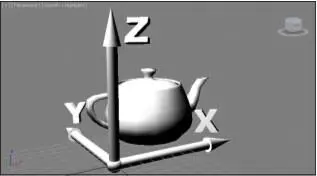

Рис. 1.1. Декартова система координат в виртуальном пространстве Сцена

Работая над проектом, мы создаем в трехмерном пространстве сцену (Scene ). Что такое трехмерная сцена? Самое простое определение сцены — это совокупность объектов в трехмерном пространстве.

Сцена включает не только информацию об объектах, ее наполняющих, но и ин-формацию о множестве параметров и позиции каждого объекта. Трехмерная сцена — это "рабочая область" виртуального пространства, та его часть, в которой происходит создание объектов. На рис. 1.2 изображена трехмерная сцена интерьера детской комнаты.

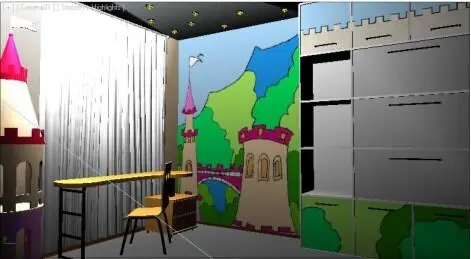

Рис. 1.2. Образец трехмерной сцены в 3ds Max

Итак, сцена — это совокупность объектов в виртуальном пространстве, а также сведения об их параметрах, характеристиках и позиции. Объект

Все, что находится в трехмерном виртуальном пространстве сцены, — это объекты . Термин "объект" обозначает нечто, находящееся в трехмерном мире. Все, что вы создаете в виртуальном пространстве, — это объекты. Существует множество видов объектов. Принадлежность объекта к тому или иному виду определяется его функциональными особенностями. Для наглядности пере-числяю несколько видов объектов: модели, съемочные камеры, источники света, помощники, системы частиц и проч.

Готовая сцена любого проекта обычно включает множество объектов разного вида: модели формируют внешний вид проекта, его насыщение, источники света создают реалистичное освещение, съемочные камеры позволяют задать необходимый ракурс.

Условно все объекты также можно разделить на две группы: видимые и вспомога-тельные. Видимые объекты — это те, которые формируют внешний вид сцены, на-пример — модели. Вспомогательные — это те, которые позволяют настроить неко-торые свойства сцены или эффекты, а сами при этом на конечном продукте не при-сутствуют. Например, съемочная камера на кадре визуализации не видна, ее функция — подбор правильного ракурса обзора. На рис. 1.3 показаны некоторые виды объектов в сцене. Если выполнить визуали-зацию этой сцены, то на кадре отобразятся лишь модели, а, например, линии и съемочная камера не будут видны.
