Второй параметр Spread (Разброс), относящийся к параметру Off Plane (В отноше-нии плоскости), позволяет разбрасывать частицы уже в трехмерном пространстве (при условии, что значение предыдущего параметра Spread (Разброс) не равно ну-лю). Таким образом, можно делать поток, распыляемый в определенном направле-нии, но широко в пространстве (например, фонтан). Восстановите стандартные значения данных параметров и раскройте свиток Particle Type (Тип частиц). Здесь те же параметры, что и в аналогичном свитке предыду-щей системы. Сейчас, на примере данной системы, мы наглядно рассмотрим поря-док работы с метачастицами.
Выберите здесь тип MetaParticles (Метачастицы), затем, выполняя визуализацию примерно 15— 20- го кадра, настройте размеры генерируемых частиц при помощи параметра Size (Размер) свитка Particle Generation (Генерация частиц), сделайте частицы настолько крупными, чтобы они слились друг с другом. В результате при визуализации отображается поток частиц, т. к. отдельные частицы расположены близко и соединяются в единый поток (рис. 6.69). Теперь, увеличивая значение параметра Tension (Напряжение), можно снижать степень соединения частиц либо , наоборот, увеличивать ее, уменьшая значение па-раметра.
Если в качестве типа частиц выбрать вариант Instanced Geometry (Образец гео-метрического объекта), а в качестве объекта - образца — обыкновенную сферу, то получится поток, как на рис. 6.70.


Рис. 6.69. Поток Рис. 6.70. Поток Рис. 6.71. Увеличенный поток метачастиц объектов -образцов частиц -образцов объекта
сферы
Если затем изменить форму потока при помощи вышеописанных параметров, то можно получить поток, как на рис. 6.71.
Таким образом, данная система частиц отличается от предыдущей формой потока, а также вариантами имитируемых объектов.
Spray (Спрей)
Система частиц Spray (Спрей) также позволяет создавать поток частиц, но они ге-нерируются уже не из одной точки, а из плоскости, подобно системе Snow (Снег). Данная система хороша для имитации дождя в сцене. Выберите инструмент создания данной системы и создайте в сцене эмиттер. Дан-ный эмиттер представляет собой плоскость с линией, указывающей направление "падения" частиц. Если немного отодвинуть ползунок анимации, то появятся капли ( рис. 6.72).

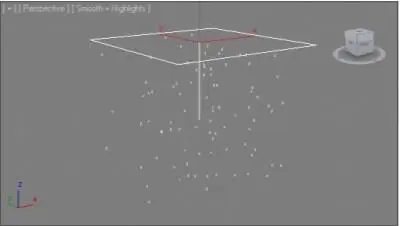

Рис. 6.72. Система Spray
Выделив созданную систему и перейдя к ее параметрам во втором разделе команд-ной панели, вы обнаружите свиток Parameters (Параметры), содержащий все ос-новные параметры данной системы.
Параметры делятся на уже знакомые группы: Particles (Частицы), Render (Визуа-лизация), Timing (Время), Emitter (Эмиттер). В группе Particles (Частицы) собраны параметры, влияющие на форму и размер частиц. Viewport Count (Количество в окнах проекций) и Render Count (Количе-ство на визуализации) отвечают за количество отображаемых частиц в окнах про-екций и на кадре визуализации; Drop Size (Размер капель) влияет на размеры от-дельных капель, генерируемых системой; Speed (Скорость) и Variation (Вариации) отвечают за скорость падения капель и за степень отклонения скорости падения отдельных капель.
В группе Render (Визуализация) представлены два варианта внешнего вида капель на окончательной визуализации: Tetrahedron (Тетраэдр) и Facing (Грань). Выбрав первый вариант, вы делаете капли дождя четырехгранными, объемными (рис. 6.73). Второй вариант позволяет из каждой отдельной частицы сделать четырехугольную грань, которая всегда повернута к зрителю, под каким бы углом вы не осматривали сцену. Выбрав такой вариант, можно применить в отношении системы частиц тек-стуру капли воды (изображение капли + карта непрозрачности (Opacity), отсекаю-щая видимость грани за пределами капли). В таком случае вы сможете самостоя-тельно рисовать капли воды или какие - либо иные объекты, которые будут генери-роваться данной системой частиц.

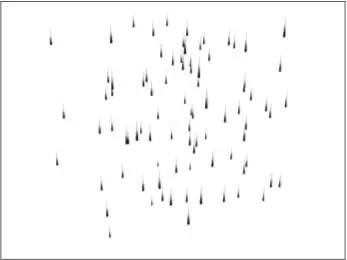

Рис. 6.73. Визуализация капель
В группе Timing (Время) присутствуют те же параметры, что и в аналогичной группе системы Snow (Снег). Здесь можно настроить время начала выпадения час-тиц, а также продолжительность отображения каждой отдельной частицы. Последняя группа параметров, Emitter (Эмиттер), позволяет настраивать габарит-ные размеры эмиттера системы.
