На самом простом уровне мы можем использовать векторные данные в ГИС-приложении так же, как мы используем обычные топографическые карты. Реальные возможности ГИС начинают проявляться, когда вы начинаете задавать вопросы вроде «какие дома находятся в 100-летней зоне затоплений близлежащей реки?», «где лучше разместить больницу, чтобы она была легко доступна как можно большему количеству людей?», «какие учащиеся проживают в определенном пригороде?» и т. д. ГИС является отличным инструментом для ответа на подобные вопросы с помощью векторных данных. Мы называем процесс ответа на такие вопросы пространственным анализом. В дальнейших разделах данного руководства мы рассмотрим пространственный анализ более детально.

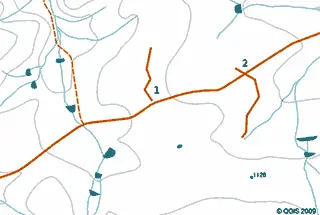

Работа с векторными данными связана с некоторыми проблемами. Мы уже упомянули вопрос различающихся масштабов. Также векторные данные требуют немалой работы и текущего обслуживания для поддержания точности и достоверности данных. Неточные данные могут появиться, когда инструменты для их создания неверно настроены или люди, создающие данные, были невнимательны, а также когда время и финансы не позволяют достаточной степени точность сбора данных, и т. д. Если Вы располагаете некачественными векторными данными, Вы часто можете обнаружить это, просматривая данные в ГИС-приложении. Например, Вы можете видеть разрывы, когда края прилегающих полигонов некорректно состыкованы (см. Рисунок 25 ниже). Когда линейный объект неточно прилегает к другому объекту, с которым он должен быть связан, например дорога не доходит до перекрестка или приток не впадает в реку, это также может вызвать проблемы. Рисунок 26 показывает, как выглядят подобные «недолеты»и «перелеты». Из-за возможности подобных ошибок очень важна внимательная и точная оцифровка. В последующем разделе «Топология»мы рассмотрим некоторые типы ошибок более детально.

Закрепим изученный материал:

• Векторные данныеслужат для представления объектовреального мира в ГИС.

•Векторный объект может иметь один из следующих типов геометрии: точка, линияили полигон.

•Каждый векторный объект имеет атрибутивные данные, описывающие его.

•Геометрия объектов записана в виде вершин.

•Точечная геометрия состоит из одной вершины( X,Yи возможно Z).

•Линейная геометрия состоит из двух и более вершин, формирующих связанную линию.

•Полигональная геометрия состоит из четырех и более вершин, формирующих замкнутый контур, т. е. первая и последняя вершины всегда совпадают.

•Выбор типа геометрии зависит от масштаба, удобства и задач, которые должна решать ГИС.

• Оцифровка— это процесс создания цифровых векторных данных путем отрисовки в ГИС-приложении.

•Векторные данные связаны с такими проблемами качества данных, как « перелеты», « недолеты» и разрывы, и о них необходимо помнить.

•Векторные данные можно использовать для пространственного анализав ГИС-приложении, например для поиска ближайшей к школе больницы.

•Концепция векторных геоданных кратко изложена на Рисунке 27.

Ниже приведено несколько примеров практических заданий для Ваших учеников:
