Тим Саттон - Краткое введение в ГИС

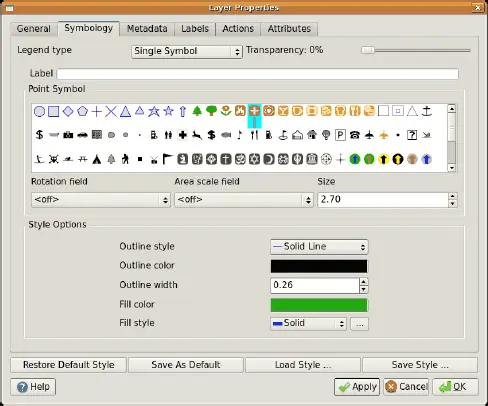

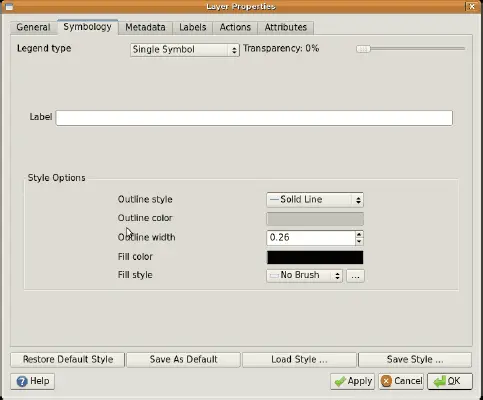

Большинство ГИС-приложений позволяет устанавливать условные обозначения слоев, используя диалоговое окно, схожее с показанным на Рисунке 35. В этом диалоговом окне Вы можете устанавливать цвета и стили символов. В зависимости от типа геометрии слоев, доступны различные опции. Например, для точечного слоя устанавливаются маркерыразличных стилей, в отличие от линейных и полигональных слоев, для которых выбираются стильи цвет линии(например, пунктирная оранжевая или сплошная коричневая и т. д.), как видно из Рисунка 36. Для полигонального слоя также можно установить стильи цвет заливки.

Иногда векторные объекты имеют различные числовые значения. Хорошим примером данного случая являются горизонтали. Каждая горизонталь имеет атрибутивное значение «Высота», которая содержит информацию о высоте местности на линии, по которой проходит эта горизонталь. На Рисунке 33 выше мы показывали горизонтали, отображаемые с помощью одного и того же цвета. Добавление разных цветов к горизонталям помогает нам понять их значение. Например, мы можем настроить отображение так, чтобы более низменные участки показывались одним цветом, средние — другим, а возвышенные — третьим.

От(м) До(м) Цвет

980 1120 светло-фиолетовый

1120 1240 серо-зеленый

1240 1500 ярко-фиолетовый

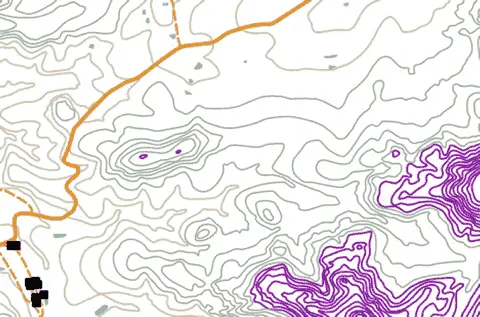

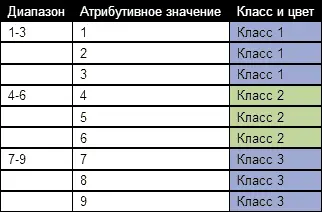

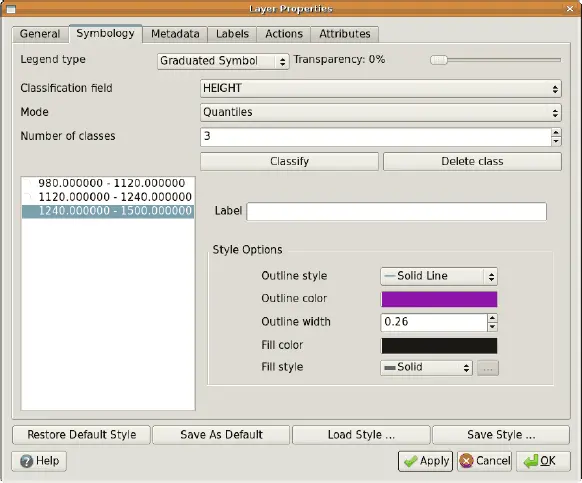

Набор цветов, основанный на дискретных группах атрибутивных значений, в ГИС называется градуированной шкалой. Процесс ее создания и результат показан на Рисунках 37 и 38. Градуированная шкала применяется, когда пользователю нужно показать четкие различия между объектами, находящимися в различных диапазонах атрибутивных значений.ГИС-приложение анализирует атрибутивные данные (например, значения высоты), и основываясь на выбранном количестве классов, распределяет каждый объект в тот или иной класс. Процесс проиллюстрирован на Таблице 3.

В прошлом случае с градуированной шкалой объекты отображаются отдельными группами, или классами. Иногда полезно показывать объекты в рамках диапазона цветов, плавно переходя от одного цвета к другому. ГИС-приложение использует числовое атрибутивное значение объекта (например, высоты горизонталей или уровни загрязнения притоков) для присвоения цвета. Таблица 4 показывает, как атрибутивные значения используются для определения цвета из непрерывного диапазона.

Используя те же горизонтали, что и в прошлом примере, посмотрим как определяется непрерывная шкала условных обозначений и как потом выглядит карта. Процесс начинается с установки свойств слоя на непрерывную шкалу с использованием диалога на Рисунке 39.
