Если у Вас нет компьютера
Вы можете показать как работают растровые данные, используя бумагу и карандаш. Нарисуйте сетку с квадратными ячейками на бумаге и подумайте, как можно изобразить футбольное поле на этой сетке. Заполните сетку номерами, означающими покрытие поверхности на каждой ячейке. Если земля голая, впишите 0. Если есть частичное покрытие травой, впишите 1. Если область ячейки полностью покрыта травой, впишите 2. Теперь возьмите карандаши или маркеры и закрасьте ячейки, основываясь на их значениях. Ячейки с нулевыми значениями закрашиваются коричневым цветом, единицы закрашиваются светло-зеленым, двойки — темно-зеленым. Когда Вы закончите, у Вас будет растровое изображение Вашего футбольного поля!
Дополнительные материалы
Книги:
•Chang, Kang-Tsung (2006): Introduction to Geographic Information Systems. 3rd Edition. McGraw Hill. (ISBN 0070658986)
•DeMers, Michael N. (2005): Fundamentals of Geographic Information Systems. 3rd Edition. Wiley. (ISBN 9814126195)
Веб-сайт:
http://en.wikipedia.org/wiki/GIS#Raster
Руководство Пользователя QGIS также содержит более подробную информацию о работе с растрами в QGIS.
Что дальше?
В следующем разделе мы подробнее изучим топологию, чтобы понять, как отношения между векторными объектами могут послужить для обеспечения наилучшего качества данных.
Цель:Понимание топологии векторных данных
Ключевые слова:Вектор, Топология, Правила Топологии, Топологические Ошибки, Радиус Поиска, Расстояние Замыкания, Простой Объект
Обзор
Топологиярегулирует пространственные отношения связности и соседства векторных объектов (точек, линий и полигонов) в ГИС. Топологические данные полезны для обнаружения и исправления ошибок оцифровки (например, две линии дорог не сходятся на месте перекрестка). Корректная топология необходима для проведения некоторых типов пространственного анализа, таких как сетевой анализ.
Представьте, что Вы поехали в Лондон. Сначала Вы планируете посетить Собор Святого Павла, а вечером поехать на Ковент Гарден за подарками. Смотря на лондонскую карту метро (на Рисунке 58), Вы ищете, как доехать от Собора до Ковент Гарден. Поиск требует топологическую информацию о том, где можно совершать пересадки. На карте метро топологические отношения связности показаны кружками. Пересадки на отмеченных станциях позволяют Вам перейти с одной ветки метро на другую.
Рисунок 58: Топология сети лондонского метро.
Топологические ошибки
Существуют различные типы топологических ошибок, и они могут быть сгруппированы в соответствии с типами геометрии (полигоны или полилинии). Топологические ошибки с полигональнымиобъектами включают незакрытые полигоны, разрывы между прилежащими полигонами, а также перекрывающиеся полигоны. Распространенной ошибкой для линейныхобъектов является то, когда их конечные вершины не совпадают в тех местах, где они должны совпадать (например, улицы на перекрестках). Подобные ошибки называются «недолетами», когда между линиями наблюдается разрыв, и «перелетами», когда одна линия пересекает другую и заканчивается чуть дальше (см. Рисунок 59).

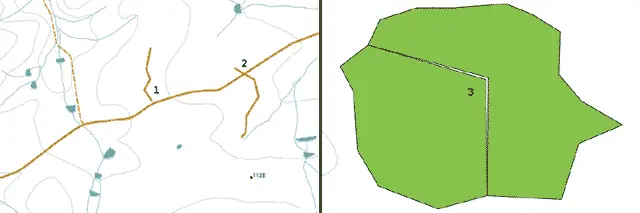

Рисунок 59: «Недолеты» (1) появляются, когда оцифрованные векторные линии, которые должны соединяться друг с другом, не соединяются. «Перелеты» (2) происходят, когда одна линия заканчивается за другой линией, к которой должна быть присоединена. Когда вершины двух полигонов на их границах не совпадают, появляются разрывы (3).
Результатами недолетов и перелетов являются так называемые «висячие узлы» в конце линий. Висячие узлы приемлемы в отдельных случаях, например для тупиковых улиц. Топологические ошибки нарушают отношения между объектами. Эти ошибки должны быть исправлены перед проведением таких типов анализа векторных данных, как сетевой анализ (т. е. поиск кратчайшего маршрута по дорожной сети) или измерения (т. е. выяснение длины рек). Помимо необходимости топологии в сетевом анализе и измерениях, существуют другие причины, почему следует иметь топологически корректные данные. Представьте, что Вы цифруете муниципальные границы Вашего района, и полигоны перекрываются или имеют разрывы. В случае таких ошибок Вы по-прежнему можете пользоваться инструментами измерений, но результаты будут некорректными. Полученная площадь будет неправильной, и будет непонятно, где именно находятся границы (например, в случае перекрывающихся полигонов принадлежность территории к двум муниципалитетам одновременно невозможна!).
