Виталий Булат - Домашний архитектор. Подготовка к ремонту и строительству на компьютере

• Прямоуг. треугольник (два катета) – часть элемента помещения в виде прямоугольного треугольника, размеры которого определяются величиной его катетов.

• Прямоуг. треугольник (гипотенуза) – определяет часть элемента помещения в виде прямоугольного треугольника, размеры которого определяются величиной его гипотенузы.

• Треугольник (две стороны и угол м/д ними) – часть элемента помещения в виде произвольного треугольника, заданного длиной двух его сторон и угла между ними (см. рис. 4.19).

• Трапеция (две стороны и гипотенуза треуг.) – часть элемента помещения принимает форму трапеции, создаваемой по длине трех ее сторон.

Величины указанных характерных отрезков или углов (катетов, гипотенузы, сторон и пр.) вводятся в текстовые поля, размещенные на схематическом изображении части элемента возле соответствующих им геометрических объектов. После ввода величин внизу окна Добавить часть элемента помещения отобразится рассчитанная площадь части элемента помещения. Именно она будет учитываться при расчете стоимости и объема работ и составлении смет.

Для подтверждения введенных параметров части элемента помещения не забудьте нажать кнопку Принять. После этого в верхнем списке появится строка приблизительно следующего содержания: Комната №1 (спальня) / Пол (Часть = 5.12 кв. м.).

Примечание

Для каждого доступного элемента помещения возможен просмотр характерных параметров. Для этого служит кнопка Информация об элементе помещения

Можно также дважды щелкнуть кнопкой мыши на элементе.

Чтобы удалить элемент из верхнего списка (списка элементов, реально подлежащих ремонту), воспользуйтесь кнопкой Удалить элемент помещения с изображением знака «минус». Будьте внимательны – после нажатия этой кнопки элемент будет удален без дополнительных сообщений.

Таким образом, вы наполняете верхний список элементами (частями элементов) нижнего списка. При формировании верхнего списка суммарные затраты и объемы работы рассчитываются автоматически согласно настройкам, принятым в программе или введенным вами в справочнике работ или материалов.

В данном примере (см. рис. 4.18) полы будут сниматься во всех комнатах, за исключением ванной и туалета. После добавления в верхний список необходимых элементов программа автоматически рассчитает суммарную площадь всех полов (поле Объем работы), извлечет из базы данных стоимость единицы выполнения данного вида работ (Демонтаж пола из досок, ДСП, ЦСП), и исходя из двух первых значений рассчитает суммарную стоимость данного вида работ на объекте. Последнее значение будет использоваться в общих сметах. Программа также рассчитывает общие трудозатраты на выполнение работы – также исходя из данных, указанных в справочнике работ.

Вы можете самостоятельно изучить остальные работы объекта в данном примере. Существенных отличий от описанного выше нет. Общий порядок добавления и/или редактирования работ в программе «аванСМЕТА» следующий.

1. Ознакомьтесь с настройками работ, которые планируете проводить на объекте, то есть проверьте занесенные в справочник работ данные об их стоимости, необходимых трудозатратах, а также перечень строительных элементов, необходимых для данной работы (эти элементы доступны в нижнем списке панели свойств при добавлении работы к объекту).

2. Перейдите в режим редактирования работ (команда меню Вид → Работы объекта), где добавьте к объекту требуемые виды работ.

3. Для всех добавленных в объект работ сформируйте списки элементов помещений, подлежащих ремонту. Предварительно сформируйте структуру помещений рассматриваемого объекта. Общие затраты и стоимость работ рассчитываются программой самостоятельно.

4. Выделите верхний элемент дерева работ объекта (имя узла Ремонтно-отделочные работы объекта). На панели свойств отобразятся суммарные затраты на ремонт квартиры или дома (рис. 4.20).

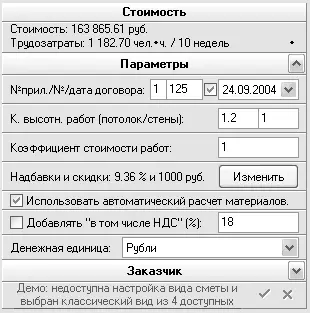

Рис. 4.20.Подсчет суммарной стоимости и объема работ на объекте

Вы имеете возможность учитывать разную высоту стен в помещениях за счет коэффициента высотности, надбавки и скидки при проведении ремонта, добавлять к суммарной стоимости величину НДС и пр. Удобной функцией также является пересчет затрат на проведение ремонта в другие валюты. При этом после выбора нужной валюты в раскрывающемся списке Денежная единица ниже него появится текстовое поле Курс пересчета, в котором задается текущий относительный курс выбранной и предшествующей валют. После любых изменений (коэффициентов, курса валют и т. п.) нажмите кнопку Принять, чтобы сохранить изменения.
