После построения внешнего забора с помощью команды Gate Tool (Ворота) на него можно добавлять входные ворота. Для этого достаточно щелкнуть кнопкой мыши в нужном месте забора или перетянуть с панели выбора объектов заготовку ворот нужного размера.

Кнопка Topography Tool

(Топография) позволяет переносить в трехмерную модель географические и геометрические особенности местности, где будет строиться проектируемый коттедж.

Рельеф формируется путем задания изолиний одинаковой высоты (рис. 2.42). Программа сама следит, чтобы каждая из таких линий была замкнутой (после указания последней точки достаточно нажать Esc). Вам необходимо только проконтролировать, чтобы изолинии с разными значениями высоты не пересекались.

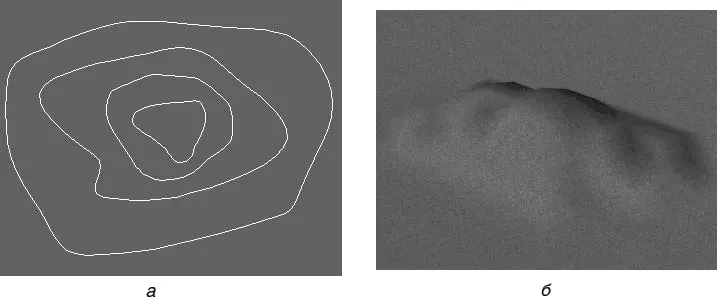

Рис. 2.42.Формирование рельефа: план (а) и трехмерное изображение (б)

На плане (см. рис. 2.42, а ) изолинии не имеют абсолютных обозначений высоты. В программе принято, что каждая изолиния выше предыдущей (внутри контура которой она размещается) на определенную величину. Установить эту величину можно в окне Custom Topography (Произвольная топография), которое вызывается двойным щелчком кнопки мыши на нужной изолинии.

Редактируются изолинии с помощью характерных точек. Разомкнуть изолинию нельзя.

Кнопка CAD Tools

(CAD-инструментарий) открывает доступ к функциям построения графических примитивов – многоугольников, дуг, окружностей, эллипсов и пр. Все указанные примитивы отображаются на панели выбора объектов.

С помощью команды Deck Tool

(Террасы) в модели коттеджа строятся террасы. Террасы в основании могут принимать форму произвольного многоугольника, поэтому, чтобы создать террасу, в плане необходимо последовательно задать все вершины габаритного многоугольника. Соединять первую и последнюю точку нет необходимости: достаточно нажать Esc, и программа автоматически построит замкнутый многоугольник по указанным точкам.

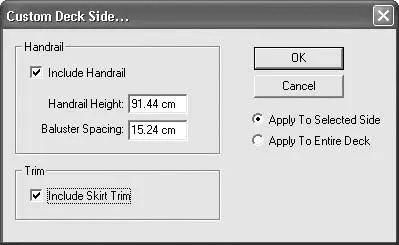

По умолчанию терраса создается с бордюрами и перилами со всех сторон. Однако после построения данный объект можно настроить на свое усмотрение. Для этого необходимо выделить на плане одну из сторон террасы и дважды щелкнуть на ней кнопкой мыши. Появится окно (рис. 2.43), в котором настраивается высота перил (поле Handrail Height (Высота поручней)), высота от поверхности земли до балюстрады (Baluster Spacing (Размер балюстрады)), указывается, устраивать ли перила (флажок Include Handrail (Включить поручни)) и бордюры (флажок Include Skirt Trim (Включить бордюры)). Если в этом окне переключатель установлен в положение Apply To Selected Side (Применить к выбранной стороне), то сделанные настройки будут применены только для выделенной стороны габаритного многоугольника, обозначающего террасу (то есть стороны, для которой было вызвано окно настроек). Если переключатель установлен в положение Apply To Entire Deck (Применить ко всей террасе), изменения параметров коснутся каждой стороны террасы.

Рис. 2.43.Окно параметров террасы

Манипулируя перечисленными параметрами, можно создавать террасы, открытые с одной или нескольких сторон.

Фактически это все команды, предназначенные для создания строительных элементов в проектируемом коттедже.

На горизонтальной панели инструментов остались нерассмотренными две кнопки, открывающие доступ к базе данных с элементами интерьера и экстерьера.

Кнопка Plant Tool

(Растения) позволяет размещать на плане готовые модели растений, что придает трехмерной модели реалистичность. В программе есть три типа растений, которые можно использовать для оформления окружения коттеджа:

• Trees (Деревья) – набор хвойных и лиственных деревьев;

• Shrubs (Кустарник) – различные виды кустарника;

• Annuals (Однолетние растения) – небольшие однолетние растения.

Чтобы получить доступ к экземплярам того или иного типа растения, необходимо воспользоваться одной из команд кнопки Plants (Растения) (рис. 2.44).

Рис. 2.44.Меню кнопки Plants (Растения)
