Чтобы разрушить группу объектов, используется кнопка Отменить группировку

В любое время также можно дополнить группу различными другими объектами из каталога или объединить ее с другой группой. Это означает, что в системе поддерживается вложенность групп. При этом программа запоминает, в каком порядке объединялись группы с дополнительными объектами или группами, что означает, что после разрушения составной группы она будет разбита не на отдельные конечные объекты, а на объекты и подгруппы, из которых эта группа была создана.

Файл с примером работы с именованными группами также находится на прилагаемом к книге компакт-диске (CH03\GroupOfObjects.acp).

Помимо предоставления доступа к различным объектам интерьера и экстерьера, каталог текстур и объектов предоставляет очень мощный функционал для текстурирования. В программе вы можете присваивать текстуру как целому объекту, так и отдельным его поверхностям.

Доступ к файлам текстур вы можете получить через разделы Текстура и Загруженная текстура каталога с помощью одноименных кнопок на панели инструментов. Отличия между двумя названными разделами состоит в том, что раздел Текстура содержит все возможные (доступные в программе) текстуры, тогда как в раздел Загруженная текстура автоматически заносятся только последние и наиболее используемые текстуры для быстрого доступа к ним. Для присвоения текстуры определенной поверхности достаточно перетащить эту текстуру с помощью мыши из окна каталога на данную поверхность в окне трехмерного представления.

Приведу небольшой пример использования текстур. Вы наверняка не раз обращали внимание на то, что в ранее разработанном нами проекте двухэтажного коттеджа нет текстур на стенах дома, а также на окружающей его площадке. Из-за этого проект выглядит «пластмассовым», другими словами – вовсе не реалистичным. Конечно, текстуры для стен или земельного участка можно было присвоить и в режиме конструирования, однако в режиме дизайна это будет намного удобнее и правильнее.

1. Откройте ранее созданный проект двухэтажного коттеджа или загрузите его из файла CH03\Trees.acp. Перейдите в режим дизайна, если проект находится в режиме конструирования. Откройте раздел Текстура (рис. 5.35) в окне каталога текстур и объектов, нажав одноименную кнопку на панели инструментов каталога.

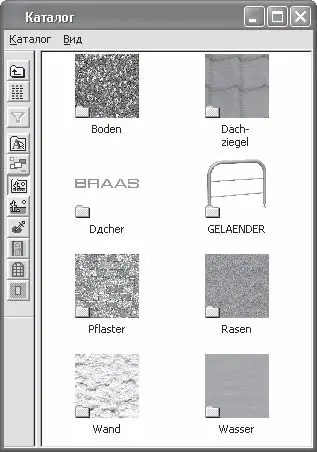

Рис. 5.35. Раздел Текстура каталога текстур и объектов

2. Откройте подраздел Auβen → Rasen (Внешний → Трава) и перетащите текстуру под названием ragr1025 на земельный участок в окне модели.

3. Из раздела Wand → Kalksandstein (Стена → Силикатный кирпич) выберите текстуру KS-ST02 и перетащите ее на стены созданного коттеджа.

4. Точно так же из раздела Dacher → Dachsteine → DoppelS (Крыша → Кровельная черепица → Двойная) перетащите текстуру Klassisch-rot, Matt (Классическая матово-красная) на крышу коттеджа: сначала на крышу всего здания, потом отдельно на крышу слухового окна.

5. Нажмите кнопку Визуализация

чтобы выполнить расчет освещенности трехмерной сцены после добавления текстур (рис. 5.36).

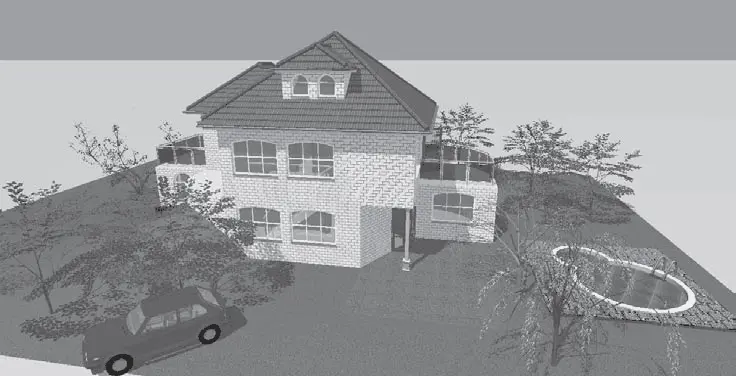

Рис. 5.36. Модель здания после текстурирования стен, крыши и земельного участка

Точно таким же образом вы можете присвоить текстуры внутренним поверхностям стен коттеджа. Для большего удобства при работе с комнатами рекомендую скрывать все этажи, кроме текущего. Так вам будет более удобно получать доступ к стенам и прочим объектам конструирования внутри дома.

Теперь нажмите кнопку Загруженная текстура

на панели инструментов каталога текстур и объектов. В окне каталога вы увидите текстуры, которые были использованы при текстурировании трехмерной сцены (рис. 5.37).

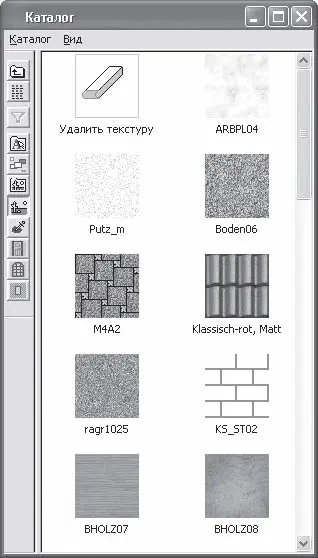

Рис. 5.37. Раздел Загруженная текстура каталога

Кроме этого, в данном разделе содержится специальная команда Удалить текстуру (см. рис. 5.37), которая позволяет удалять текстуру с поверхности объекта. Чтобы удалить текстуру, перетащите элемент каталога под названием Удалить текстуру на ту поверхность трехмерного объекта, которую вы собираетесь оставить нетекстурированной. В результате текстура, присвоенная данной поверхности или объекту, исчезнет.
