Поле Vertical displacement (Вертикальное перемещение) при выполнении операции размножения в окне просмотра и редактирования трехмерных объектов заменяется одноименным переключателем. Его установка в положение On (Вкл.) говорит о том, что при выполнении операции система должна дополнительно запросить у пользователя вектор, определяющий расстояние между копиями объектов по вертикали. Установка переключателя Vertical displacement (Вертикальное перемещение) в положение Off (Выкл.) приведет к размножению выделенных объектов только в горизонтальной плоскости.

В качестве примера рассмотрим создание кругового массива объектов с вертикальным перемещением.

1. Выделите объект, который будет размножен.

2. Вызовите палитру редактирования, щелкнув кнопкой мыши в любом месте объекта.

3. Активизируйте операцию тиражирования, нажав кнопку Multiply (Тиражирование)

4. В появившемся окне задайте создание кругового массива, установив переключатель выбора методов построения в положение Rotate (Поворот).

5. Введите число 5 в поле Number of copies (Количество копий).

6. Переключатель Vertical displacement (Вертикальное перемещение) установите в положение On (Вкл.).

7. Переключатель способов распределения объектов в массиве установите в положение Distribute (Распределить).

8. Закройте окно щелчком на кнопке OK.

Параметры массива настроены. Переходим к построению.

1. Щелчком кнопки мыши укажите точку основания оси поворота.

2. Переместите указатель мыши в начальную точку дуги.

3. Зафиксируйте начальную точку дуги щелчком кнопки мыши.

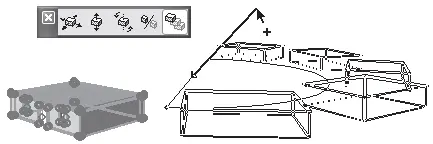

4. Переместите указатель мыши в конечную точку дуги (рис. 8.18).

Рис. 8.18. Определение дуги кругового массива

5. Зафиксируйте конечную точку дуги щелчком кнопки мыши. Эта точка одновременно является начальной точкой вектора возвышения.

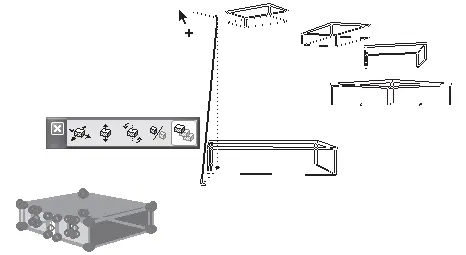

6. Переместите указатель в конечную точку вектора возвышения (рис. 8.19).

Рис. 8.19. Задание возвышения кругового массива

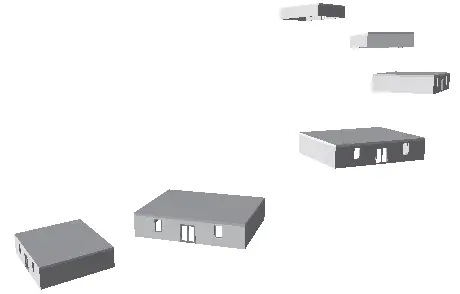

7. Щелкните кнопкой мыши. Операция завершена (рис. 8.20).

Рис. 8.20. Результат построения кругового массива

К специальным операциям, выполняющимся в 3D-окне, относятся операции, которые можно применить к определенным типам объектов. Кнопки выполнения этих операций добавляются к кнопкам стандартных операций при выборе объекта.

Изменение угла наклона.Операция Modify angle (Изменение угла наклона)

предназначена для изменения угла наклона объекта к плоскости уровня этажа. Применяется к стенам и колоннам. Для колонн доступна при щелчке кнопки мыши на конце базовой линии, для стен – на характеристической точке любого угла. Сторона стены или основание колонны, противоположные точке щелчка, не меняют точки своей привязки.

Процедура изменения угла наклона для колонн описана выше. Для применения операции к стене выполните следующие действия.

1. Выделите стену.

2. Щелкните кнопкой мыши на любом углу стены.

3. На появившейся палитре редактирования выберите операцию изменения угла наклона, щелкнув на кнопке Modify Angle (Изменение угла наклона)

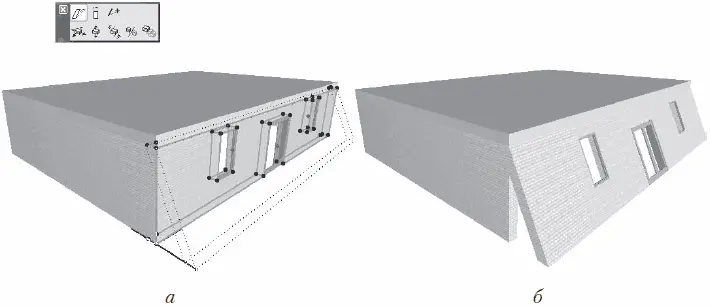

4. Переместите указатель мыши для определения нового угла наклона стены (рис. 8.21, а ).

5. Зафиксируйте новое положение стены щелчком кнопки мыши. Операция выполнена (рис. 8.21, б ).

Рис. 8.21. Изменение угла наклона

Изменение высоты.Операция Stretch height (Изменение высоты)

предназначена для изменения высоты объекта. Применяется к стенам, колоннам, дверям и окнам. Для колонн доступна при щелчке кнопкой мыши на любой характеристической точке, для стен, дверей и окон – на характеристической точке любого угла.

Примечание

Для таких объектов библиотеки, как лестницы, стулья, столы, и т. п., существует подобная операция, обозначаемая кнопкой Stretch height (Изменение высоты)
