Под стеком модификаторов расположены кнопки, предназначенные для управления стеком. В их число входят Pin Stack(Закрепить стек), Show end result on/off toggle(Показать конечный результат вкл/выкл), Make unique(Сделать уникальным), Remove modifier from the stack(Удалить модификатор из стека), Configure Modifier Sets(Изменить набор модификаторов).

Рассмотрим порядок применения модификаторов к объектам сцены на примере модификатора Bend(Изгиб).

1. Постройте параметрический объект Box(Параллелепипед) одним из способов, описанных выше.

2. Не снимая выделение с построенного объекта, в свитке Parameters(Параметры) вкладки Create(Создание) командной панели увеличьте значение параметра Height Segs(Количество сегментов по высоте) до 20.

3. Перейдите на вкладку Modify(Изменение) командной панели и выберите из списка модификаторов строку Bend(Изгиб).

4. В свитке Parameters(Параметры) подберите желаемые значения параметров Angle(Угол) и Direction(Направление), задающих величину изгиба и угол поворота габаритного контейнера модификатора.

На рис. 1.24, слева показан объект Box(Параллелепипед), преобразованный при помощи модификатора Bend(Изгиб), а на рис. 1.24, справа – фрагмент вкладки Modify(Изменение) командной панели со стеком модификаторов и настройками модификатора Bend(Изгиб).

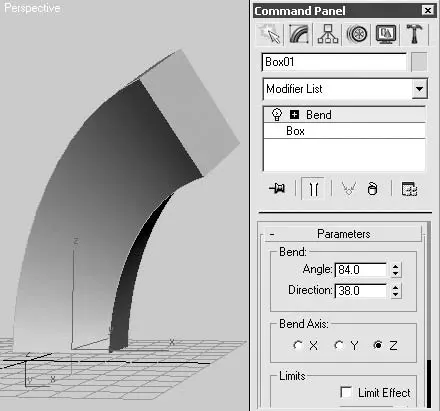

Рис. 1.24.Объект Box (Параллелепипед), преобразованный при помощи модификатора Bend (Изгиб) (слева) с соответствующими настройками (справа)

Вкладка Hierarchy(Иерархия) командной панели (рис. 1.25) содержит три кнопки контроля за различными параметрами и состояниями объекта.

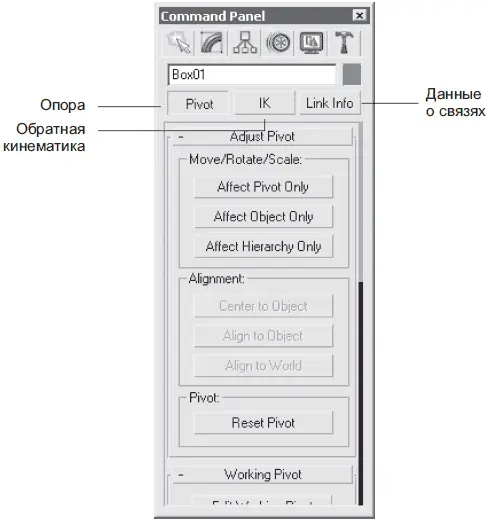

Рис. 1.25.Вкладка Hierarchy (Иерархия) командной панели

• Pivot(Опора) – открывает свитки, позволяющие изменять положение в пространстве опорной точки (Pivot Point) выделенного объекта.

Примечание

Опорная точка (Pivot Point) – точка, вокруг которой происходят все трансформации объекта, включая поворот, масштабирование и т. д.

• IK (Inverse Kinematics)(Обратная кинематика) – содержит свитки, позволяющие применять к связанным объектам анимацию методом обратной кинематики. Эти свитки также позволяют настраивать параметры связей объектов, указывая на способы взаимодействия этих объектов между собой.

• Link Info(Данные о связях) – открывает свитки, позволяющие устанавливать блокировки на перемещение, поворот и масштабирование выделенного объекта. Здесь же можно задать характеристики связей объектов друг с другом.

Рассмотрим пример изменения положения опорной точки для управления преобразованиями объекта.

1. Выделите объект сцены, предназначенный для преобразований (например, для создания массива экземпляров объекта, повернутых вокруг одной точки).

2. Перейдите на вкладку Hierarchy(Иерархия) командной панели и щелкните на кнопке Pivot(Опора).

3. В свитке Adjust Pivot(Настройка опоры) щелкните на кнопке Affect Pivot Only(Только опора), в результате контейнер преобразования примет соответствующий вид.

4. Используя операцию Move(Перемещениие) контестного меню, установите положение опорной точки в требуемое для выполнения преобразований.

5. Щелкните на кнопке Affect Pivot Only(Только опора), чтобы завершить работу по изменению положения опорной точки.

Вкладка Motion(Движение) командной панели (рис. 1.26) содержит две кнопки, расположенные в верхней части панели: Parameters(Параметры) и Trajectories(Траектории).

Рис. 1.26.Вкладка Motion (Движение) командной панели

Щелчок на кнопке Parameters(Параметры) открывает пять свитков, позволяющих анимировать объект и управлять анимацией при помощи присвоения контроллеров (Controllers) или ограничений (Constraints).

Контроллеры влияют на положение объекта в пространстве, его поворот и масштабирование относительно выбранного направления, а ограничения позволяют задать рамки использования трансформации объекта установленными параметрами (например, движением объекта вдоль указанного сплайна).
