Чтобы изменить только горизонтальный или вертикальный размер рисунка, перетащите с помощью мыши один из квадратных маркеров. При этом будет изменяться только ширина или высота рисунка, то есть будут изменены пропорции его сторон. Изображение рисунка в этом случае подвергнется искажению (будет растянуто или сжато).

Есть и другой способ изменить размер рисунка.

1. Выделите рисунок.

2. Перейдите на вкладку Форматленты.

3. Установите значения высоты и ширины рисунка в соответствующих полях группы Размерв сантиметрах. Размеры рисунка будут изменены в соответствии с введенными вами значениями.

Вы также можете воспользоваться расширенными средствами изменения размера рисунка, расположенными в диалоговом окне Размер и свойства.

1. Выделите рисунок.

2. Нажмите кнопку, расположенную в правой нижней части группы Размерна вкладке Формат. Появится диалоговое окно Размер и свойства(рис. 9.4).

Рис. 9.4.Диалоговое окно Размер и свойства

3. Перейдите на вкладку Размер.

4. В полях Высота и Ширина, расположенных в группе Размер и поворот, установите нужные размеры рисунка.

5. Закройте диалоговое окно Размер и свойства.

ПРИМЕЧАНИЕ

Вы также можете изменить размеры рисунка в процентном отношении от первоначального размера. Для этого нужно изменить значения в полях Высота и Ширина в группе Масштаб. Однако, если установлен флажок Сохранять пропорции, вы можете изменять только одну величину (ширину или высоту), вторая будет автоматически изменяться пропорционально.

Мы описали три способа изменения размеров рисунка. Какой из этих способов выбрать, вы решите сами. Возможно, при разных обстоятельствах вы будете прибегать к разным методам изменения размеров.

Вы, наверное, обратили внимание на круглый зеленый маркер, расположенный чуть выше рамки рисунка. Он служит для поворота рисунка.

1. Установите указатель мыши на маркер поворота рисунка. Указатель примет вид круговой стрелки.

2. Нажав и удерживая левую кнопку мыши, переместите указатель вправо или влево. Рисунок будет поворачиваться.

3. Отпустите кнопку мыши, как только повернете рисунок на требуемый угол (рис. 9.5).

Рис. 9.5.Рисунок повернут

Нередки случаи, когда в документе (в нашем случае – на листе книги Excel) нужно разместить не весь рисунок, а только его фрагмент. Конечно, вы можете перед добавлением в документ обработать рисунок в любом графическом редакторе, «отрезав» от него лишние части и сохранив в отдельный файл, но Excel позволяет вам сделать это, не прибегая к помощи сторонних программ. Программа Excel содержит собственный инструмент обрезки изображений.

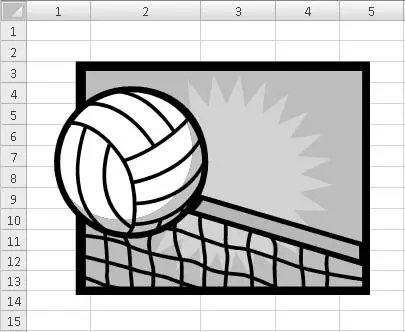

На рис. 9.6 вы видите изображение мяча и волейбольной сетки. Этот рисунок взят из коллекции клипов Office. Мы обрежем его так, чтобы отсечь сетку и оставить только мяч.

Рис. 9.6.Рисунок до обрезки

1. Выделите рисунок.

2. Нажмите кнопку Обрезка, расположенную в группе Размервкладки Формат. По периметру рисунка появятся маркеры обрезки.

ПРИМЕЧАНИЕ

Вы можете более точно установить угол поворота рисунка в поле Поворот, расположенном на вкладке Размер диалогового окна Размер и свойства.

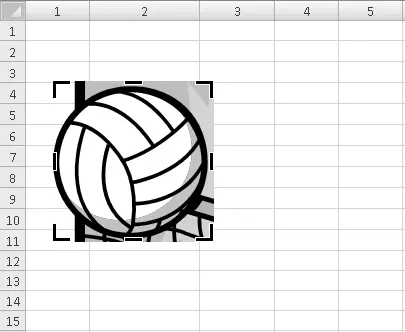

3. Перетаскивая границы рамки за маркеры обрезки (угловые или расположенные на сторонах рамки), добейтесь того, чтобы в рамке остался только нужный вам фрагмент (рис. 9.7).

Рис. 9.7.Рисунок после обрезки

4. Щелкните на кнопке Обрезкаповторно, чтобы выключить инструмент обрезки.

Вы можете также обрезать рисунок, установив нужные значения в полях, расположенных в группе Обрезкавкладки Размердиалогового окна Размер и свойства.

Программа Excel «помнит» исходные размеры рисунка и его вид до обрезки, то есть в случае необходимости вы можете восстановить обрезанные фрагменты. Для этого достаточно выделить рисунок, выбрать инструмент Обрезкаи растянуть его за маркеры обрезки. Ранее обрезанные фрагменты будут восстановлены.
