Содержимое строки, выводимой в качестве заголовка или подрисуночной подписи, определяется элементами управления области Content (Содержимое). Их назначение достаточно очевидно из названий, поэтому не будем на этом останавливаться подробно. Пользователь может самостоятельно изучить эту информацию в справочной системе программы.
Окно настройки параметров страницы (рис. 10.5) можно вызвать одним из следующих способов:
□ нажать кнопку Page Setup (Настройки страницы) окна настройки параметров печати документа;
□ выполнить команду File ► Page Setup (Файл ► Настройки страницы);
□ нажать комбинацию клавиш Ctrl+Shift+P.
Рис. 10.5. Окно настройки параметров страницы
В данном окне расположен стандартный набор элементов управления печатью. Сделав свои назначения, нажмите кнопку OК и выполните печать на указанном принтере.
Концепция подготовки документации в ArchiCAD базируется на понятии Layout Book (Книга чертежей). Под этим термином понимается совокупность листов чертежа (Layout), на которых пользователь может размещать виды проекта. Лист чертежа связан с шаблоном (Master) – объектом, определяющим параметры листа. Шаблон может включать графические и текстовые объекты, которые будут отображаться на всех листах, связанных с этим шаблоном. Листы чертежей можно группировать в подмножества (Subset), аналогичные папкам, то есть создавать собственную структуру проектной документации.
Используя эти абстрактные понятия, можно создать разнообразные схемы оформления чертежной документации. Мы ограничимся оформлением чертежей в соответствии с российскими стандартами, для чего придадим абстрактным понятиям необходимую конкретику.
Под книгой чертежей будем понимать совокупность графической документации проекта. Каждый чертеж разместим на листе соответствующего формата. В соответствии с принятым решением составим следующий план оформления документации.
1. Создание и настройка книги чертежей.
2. Создание и настройка шаблонов листов чертежей (форматов).
3. Формирование документации (размещение видов на соответствующих форматных листах).
4. Вывод документации.
Создание и настройка книги чертежей
В главе 2 упоминалось о том, что палитра Navigator (Навигатор) позволяет просматривать структуру проекта с помощью вариантов просмотра – карт. Для создания и просмотра иерархической структуры документации проекта предназначена карта Layout Book (Книга чертежей), для активации которой необходимо нажать кнопку
расположенную на панели инструментов навигатора, – на панели навигатора появится структура чертежей документации.
Структура чертежей начинается с корневой папки, которой является книга чертежей, носящая наименование, совпадающее с названием проекта. Дальнейшее расположение элементов структуры зависит от ее типа, который выбирается с помощью кнопки, расположенной под панелью навигатора.
Существует два следующих типа расположения элементов структуры.

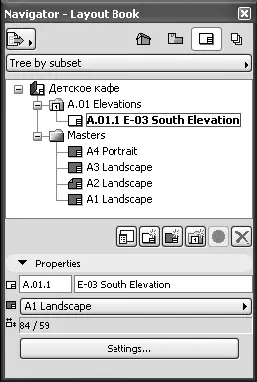

□ Tree by subset (По подмножествам) – при выборе этого типа отображается создаваемая пользователем структура папок, в которые помещаются листы чертежей, в свою очередь являющиеся папками для размещенных на них видов (рис. 10.6, а). Последняя папка структуры – Masters (Шаблоны) содержит листы шаблонов чертежей.

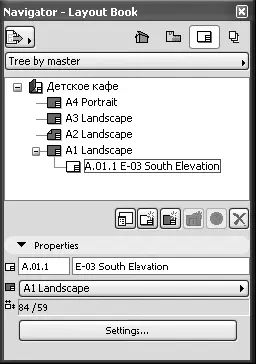

□ Tree by master (По шаблонам) – основу структуры составляют листы шаблонов, которые являются папками для связанных с ними листов чертежей (рис. 10.6, б ).
а
б
Рис. 10.6. Варианты структуры книги чертежей
Для работы с создаваемой или имеющейся структурой используется контекстное меню, вызываемое щелчком правой кнопкой мыши на элементе структуры. Однако можно использовать следующие кнопки, расположенные под рабочим полем структуры чертежей:
Settings (Параметры) – вызывает окно настройки параметров выбранного элемента структуры;
New Layout (Создать лист) – создает новый лист чертежа;
