Для построения отметки возвышения необходимо выполнить следующие действия.

1. Активизировать инструмент Level Dimension (Отметки уровня).

2. Настроить параметры отметки возвышения.

3. Выбрать уровень отсчета и способ привязки точки возвышения к объекту проекта.

4. Выполнить щелчок кнопкой мыши на необходимой точке плана этажа (рис. 8.21).

Выносные надписи используются для нанесения на чертежи дополни тельной информации, которая может быть текстовой, графической или совместной. Для создания выносных надписей в ArchiCAD предназначен инструмент Label (Выносная надпись), кнопка активации которого

находится в разделе Document (Документ) палитры инструментов.

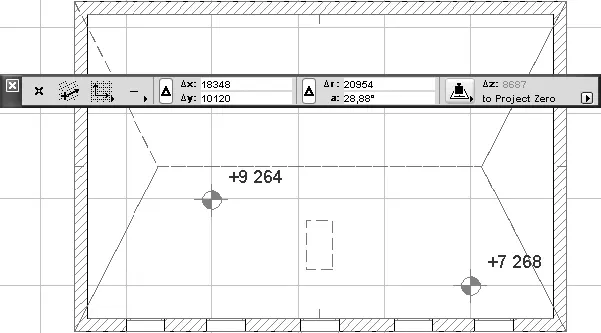

Рис. 8.21. Построение отметок возвышений на плане этажа

Нажатие этой кнопки открывает элементы управления настройками параметров выносных надписей на информационной палитре (рис. 8.22).

Рис. 8.22. Элементы управления настройкой параметров выносных надписей

С помощью кнопки

открывается окно настройки параметров выносных надписей (рис. 8.23).

Элементы управления настройками параметров выносных надписей сгруппированы в следующих шести разделах:

□ Content and Preview (Содержание и просмотр);

□ Text Style (Стиль текста);

□ Pointer (Линия выносной надписи);

□ Symbol Label (Символ выносной надписи);

□ Custom Settings (Специальные параметры);

□ Text Label (Текст выносной надписи).

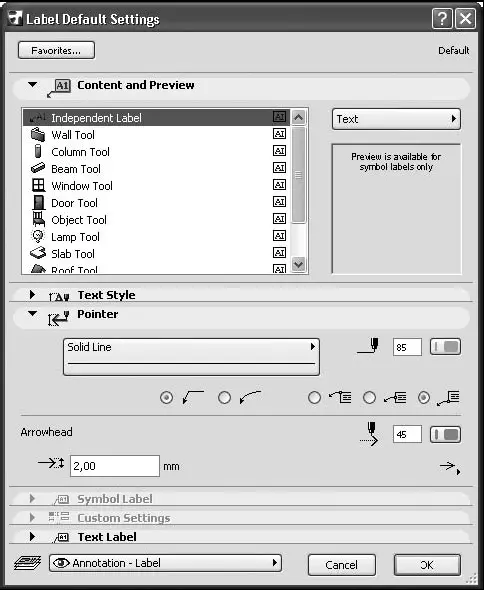

Рис. 8.23. Окно настройки параметров выносных надписей

Разделы Text Style (Стиль текста) и Custom Settings (Специальные параметры) рассматривать не будем, так как все параметры первого из них уже вам знакомы, а второй недоступен, поскольку в стандартной поставке ArchiCAD нет символов выносной надписи, параметры которых устанавливаются в этом разделе.

В разделе Content and Preview (Содержание и просмотр) расположены три элемента управления.

□ Список объектов ArchiCAD, с которыми могут быть связаны выносные надписи. С каждым из объектов можно связать выносную надпись, которая будет появляться на плане этажа при щелчке кнопкой мыши на этом объекте при активном инструменте создания выносных надписей. Кроме стандартных объектов ArchiCAD в списке присутствует объект Independent Label (Независимая выносная надпись), которая не привязана ни к одному из объектов.

□ Кнопка Text (Текст), открывающая меню стандартных выносных надписей.

□ Поле предварительного просмотра, в котором отображается выносная надпись, представляющая библиотечный объект, если он имеет графическое представление для показа в этом поле.

В разделе Pointer (Линия выносной надписи) (рис. 8.24) можно настроить вид линии и маркера, точку привязки линии к текстовому блоку, размер маркера, а также выбрать перья для отображения линии выносной надписи и ее маркера.

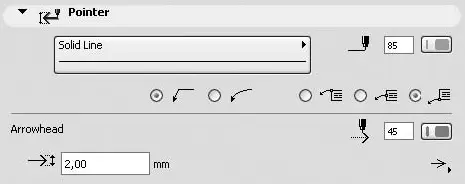

Рис. 8.24. Элементы управления линией выносной надписи

Раздел Symbol Label (Символ выносной надписи) доступен при выборе в качестве выносной надписи библиотечного объекта и содержит элементы управления настройкой его параметров. Вид и количество параметров зависят от конкретного объекта.

Раздел Text Label (Текст выносной надписи) становится доступным при выборе в качестве выносной надписи объекта Text (Текст) (рис. 8.25).

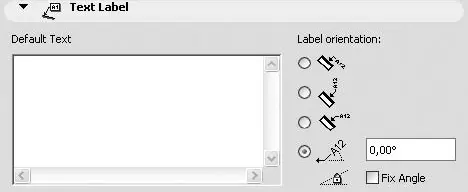

Рис. 8.25. Элементы управления раздела Text Label (Текст выносной надписи)

Поле Default Text (Текст по умолчанию) предназначено для ввода текста выносной надписи. Переключатель Label Orientation (Ориентация выносной надписи) можно установить в четыре положения, причем для независимой выносной надписи доступно только последнее, определяющее угол наклона выносной надписи, который вводится в текстовом поле Set Custom Angle (Произвольный угол наклона). Установка флажка Fix Angle (Блокировать угол) защищает значение введенного угла от случайных изменений.
