4. Щелчком кнопки мыши определить положение размерной линии – размер будет построен в соответствии с настроенными параметрами.
В зависимости от того, в какое положение установлен переключатель Dimension Туре (Тип размерных элементов), и положения размерной линии возможны варианты построения углового размера.
Рассмотрим следующие комбинации указанных параметров.
Переключатель Dimension Туре (Тип размерных элементов) установлен в положение Inner Dimension (Внутренний размер):
□ положение размерной линии указано внутри измеряемого угла – измеряется внутренний угол (рис. 8.11, а );
□ положение размерной линии указано снаружи измеряемого угла – строится центральный угол, размер ставится внутри его (рис. 8.11, б ).
Переключатель Dimension Туре (Тип размерных элементов) установлен в положение Outer Dimension (Внешний размер):
□ положение размерной линии указано снаружи измеряемого угла – из меряется внешний угол (рис. 8.12, а );
□ положение размерной линии указано внутри измеряемого угла – строится центральный угол, размер при этом ставится снаружи него (рис. 8.12, б ).
а
б
Рис. 8.11. Построение внутренних угловых размеров
а
б
Рис. 8.12. Построение наружных угловых размеров
Угловой размер дуги строится одинаково независимо от положения переключателя Dimension Type (Тип размерных элементов).
Нанесение отметок возвышений на разрезы/фасады
Инструмент построения отметок возвышений (уровней) на разрезах/фасадах (кнопка

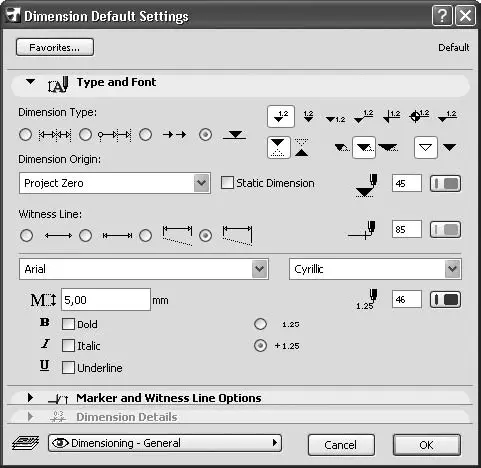

находится в составе окна настройки параметров линейных размеров. При активизации данного инструмента окно настройки параметров линейных размеров изменяется (рис. 8.13).
Рис. 8.13. Режим настройки параметров отметок возвышений
В списке стандартных уровней помимо нулевого уровня проекта и двух базовых уровней, определяемых пользователем, можно выбрать возвышение относительно пользовательской системы координат. Такая возможность доступна, если положение точки отсчета стандартной системы координат изменено пользователем.
Элементы, предназначенные для управления видом маркера (рис. 8.14) расположены в два ряда.
Рис. 8.14. Элементы управления видом маркера отметок возвышений
С помощью кнопок первого ряда выбирается общий вид маркера. Выбранный вариант уточняется с помощью трех переключателей, расположенных во втором ряду. Первый переключатель определяет размещение значка маркера относительно линии возвышения – сверху или снизу. Вторым переключателем уточняется форма значка маркера. Третий переключатель определяет наличие закраски значка.
При выборе изображения маркера в виде значка отметки уровня на плане этажа – окружности, разделенной на четыре сектора, нижний ряд элементов управления изменяется (рис. 8.15).
Рис. 8.15. Варианты вида маркера возвышения на плане этажа
Первый переключатель определяет положение размерного текста относительно значка маркера, второй – вариант закраски.
Переключатель, определяющий наличие знака перед значением уровня, можно установить в два положения. При установке в первое положение знак + (плюс) при положительном возвышении не отображается, при установке во второе – данный знак отображается. При отрицательном возвышении знак – (минус) ставится вне зависимости от положения этого переключателя.
Активизация инструмента построения отметок возвышений изменяет и вид информационной палитры (рис. 8.16).
Рис. 8.16. Информационная палитра при активизации инструмента отметок возвышений
