На информационной палитре становятся доступными рассмотренные выше элементы настройки параметров отметок возвышений.

Отметки возвышений на разрезах / фасадах строятся точно так же, как и при построении линейных размерных цепей. Для этого необходимо выполнить следующие действия.

1. Спроектируйте двухэтажный дом, который похож на показанный на рис. 8.17.

2. Перейдите в окно фасадов, дважды щелкнув кнопкой мыши на одном из элементов списка Elevations (Фасады) окна навигатора.

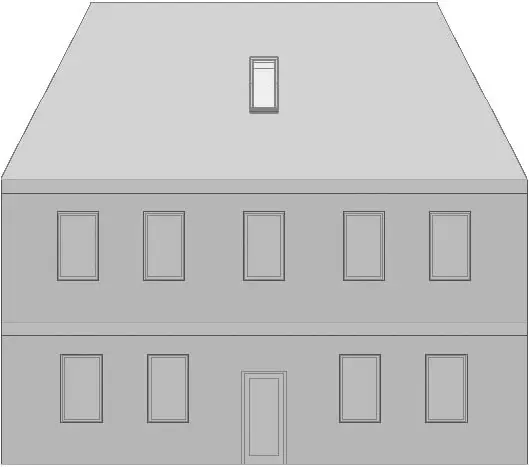

Рис. 8.17. Пример для построения отметок возвышений

3. Активизируйте инструмент построения отметок возвышений.

4. Последовательно щелкните кнопкой мыши на точках, возвышения которых необходимо построить. Указанные точки будут помечены маркерами, представляющими собой круг с осевыми линиями.

ПРИМЕЧАНИЕ

При щелчке кнопкой мыши на свободном поле чертежа маркеры будут иметь вид квадратов с осевыми линиями.

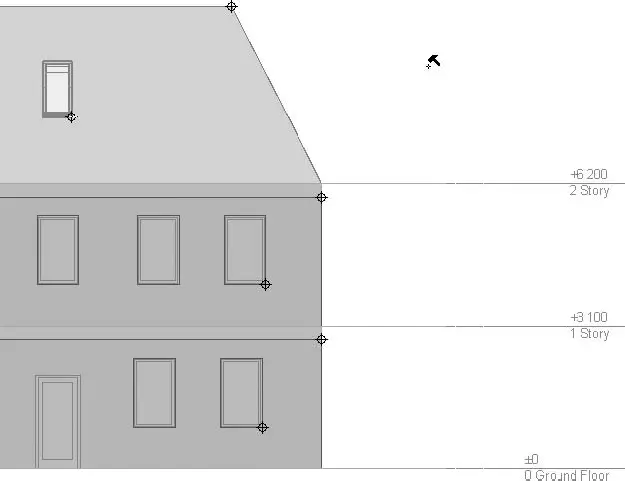

5. После указания последней точки дважды щелкните кнопкой мыши на свободном поле чертежа или нажмите клавишу Delete – указатель мыши примет форму молотка (рис. 8.18, а ).

6. В точке предполагаемого размещения отметок щелкните кнопкой мыши. При этом указанные отметки возвышений будут построены (рис. 8.18, б ).

Если отметки возвышений построены в процессе выполнения одного действия, то при выделении любой из отметок выделяется вся цепь, поэтому при попытке отредактировать, какой-либо параметр изменение отразится на всей цепи возвышений.

а

б

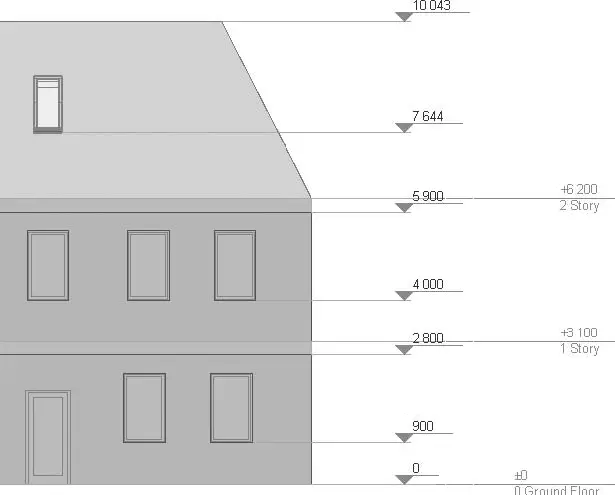

Рис. 8.18. Построение отметок возвышений на разрезах / фасадах

Для отображения отметок возвышений на планах этажей в ArchiCAD имеется отдельный инструмент, вызываемый нажатием кнопки

Level Dimension (Отметки уровня) палитры инструментов. При его активизации на информационной палитре появляются соответствующие элементы управления (рис. 8.19).

Рис. 8.19. Параметры отметок возвышений на плане этажа

Нажатие кнопки

открывает окно настройки параметров данного инструмента (рис. 8.20).

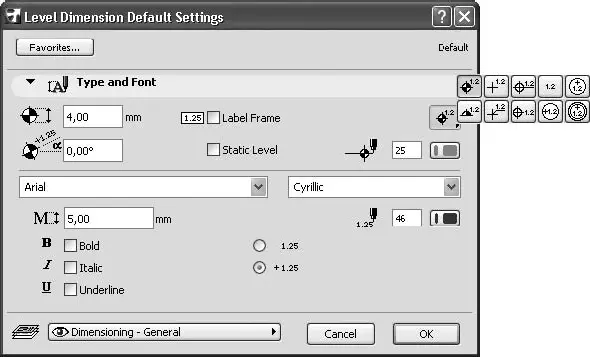

Рис. 8.20. Окно настройки параметров отметок возвышений

По сравнению с ранее рассмотренными инструментами в данном окне изменено содержимое набора видов маркера, появилось поле установки угла поворота маркера и флажок Label Frame (Рамка отметки), установка которого обрамляет рамкой значение возвышения.

Отметки возвышений на плане этажа должны быть привязаны к одному из объектов. Объекты привязки выбираются нажатием кнопки Gravity (Притяжение)

расположенной на палитре Coordinates (Координаты), которую можно вызвать командой Window ► Palettes ► Coordinates (Окно ► Палитры ► Координаты).

ПРИМЕЧАНИЕ

Кнопка выбора способа привязки будет доступна только при активном инструменте Level Dimension (Отметки уровня) или режимах построения стен, колонн, балок или вставке библиотечных объектов. Вид кнопки меняется в зависимости от установленного способа привязки.

Отметки возвышений на плане этажа могут быть привязаны к следующим объектам проекта:

– без привязки. Привязка осуществляется к уровню текущего этажа;

– к перекрытию;

– к скату крыши;

– к 3D-сетке.

Поскольку разные точки двух последних объектов могут иметь разные возвышения, привязка будет осуществляться к точке, на которой произведен щелчок кнопкой мыши при указании отметки возвышения.
