Подобно прочим панелям инструментов, панель Редактирование детали содержит как одиночные кнопки, так и группы кнопок.

Первой идет группа кнопок, позволяющих добавить материал детали (или создать основание). В нее входят следующие команды:

Операция выдавливания;

Операция вращения;

Кинематическая операция;

Операция по сечениям.

Как видите, все эти команды отвечают определенному способу построения формы твердого тела, которые были описаны выше. Как правило, с одной из этих команд начинается построение твердого тела (хоть наличие единого основания для всей детали необязательно, но для конкретного твердого тела в модели оно, конечно, должно быть).

После создания любой формообразующей операции в дереве построения добавляется новый узел со значком выполненной операции и с ее названием, а в подчиненной ветке этого узла содержится перечень эскизов, используемых в операции (рис. 3.10). Названия всех операций по умолчанию совпадают с названиями их команд, кроме того, после двоеточия к названию добавляется порядковый номер операции (операции каждого типа имеют свою нумерацию). Вы можете настроить на панели свойств имя, отображаемое в дереве, до завершения создания операции или прямо в дереве построения после того, как формообразующий элемент или эскиз создан.

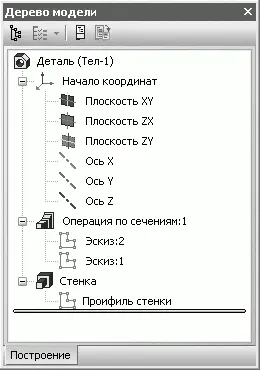

Рис. 3.10.Отображение последовательности операций в дереве построения модели

Еще одной операцией, с которой нередко начинается построение детали, является Деталь-заготовка

(ее кнопка следует сразу за группой команд добавления материала). Эта команда позволяет использовать в качестве заготовки другую, ранее построенную и сохраненную деталь. После вставки детали-заготовки в новый документ вы можете продолжить построение или редактировать заготовку так же, как если бы создали основание, например, при помощи обычной операции выдавливания. Заготовка может вставляться как самостоятельный объект (кнопка Вставка без истории на панели свойств) или с поддержкой связи с файлом источником (Вставка внешней ссылкой). Во втором случае все изменения в детали-образце будут переноситься в файл на вставленную заготовку. При установленном флажке Зеркальная деталь на панели свойств деталь-заготовка будет вставлена в документ в зеркальном отображении. Кнопка Деталь-заготовка доступна, только если в детали не создано еще ни одного объекта.

За командой вставки заготовки идет группа команд удаления материала детали (команды вырезания):

Вырезать выдавливанием;

Вырезать вращением;

Вырезать кинематически;

Вырезать по сечениям.

Как и команды добавления материала, они реализуют четыре основных способа формирования геометрии твердотельных моделей. Требования к эскизам этих операций такие же, как и для добавления материала. Единственное отличие – все эти команды неактивны, если в детали нет хотя бы одной операции добавления материала (это логично – вырезать можно только из чего-то уже построенного).

Группа команд для вырезания присутствует также и в документе КОМПАС-Сборка. В сборке с их помощью можно делать сквозные вырезы, проходящие через несколько деталей сразу. Изменение в геометрии каждой из деталей в сам документ (файл) детали не передается.

Важной особенностью всех команд добавления и вырезания является возможность формирования не только сплошных трехмерных элементов, но и так называемой тонкой стенки (рис. 3.11).

Рис. 3.11.Результат операции выдавливания в режиме построения тонкой стенки

Настройка параметров тонкой стенки осуществляется на вкладке Тонкая стенка панели свойств при выполнении любой из команд добавления или удаления материала. Раскрывающийся список Тип построения тонкой стенки содержит следующие варианты:
