3. Создайте штриховку крышки (стиль – Металл, шаг – 2 мм, угол наклона – –45°). Уплотнение крышки обозначьте также штриховкой со следующими параметрами: стиль – Неметалл, шаг – 1 мм, угол равен –45°. Границы для штриховки уплотнения придется указывать вручную, для чего воспользуйтесь кнопкой Ручное рисование границ на панели специального управления.

4. Выделите изображение половины крышки и, нажав кнопку Симметрия, отобразите его относительно оси тихоходного вала.

5. На быстроходном валу с этой же стороны редуктора будет установлена глухая крышка. Полагаю, создание ее изображения не вызовет особого труда. Как уже говорилось выше, размеры для крышек подшипников ведущего вала: внешний диаметр крышки – 175 мм (то есть смещать вспомогательную линию относительно оси нужно на 87, 5 мм), толщина фланцев – 12 мм. После всего проделанного чертеж должен принять следующий вид (рис. 2.92).

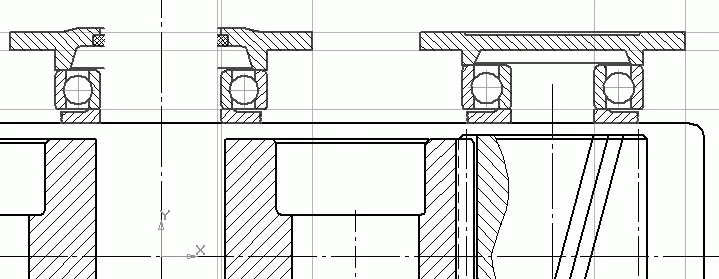

Рис. 2.92.Подшипниковые узлы ведомого и ведущего валов

6. К сожалению, теперь уже нельзя воспользоваться обычным копированием, поскольку крышки подшипниковых узлов несимметричны. Вам придется повторить все описанные действия с учетом того, что на быстроходном валу необходимо создать сквозную крышку, а на тихоходном – глухую. При построении изображения сквозной крышки границей должна служить прямая, удаленная на 25 мм от оси ведущего вала (это радиус участка вала, входящего в крышку). Глухую крышку создавайте, как и для быстроходного вала, только по размерам крышки тихоходного.

7. Удалите вспомогательные линии (Редактор → Удалить → Вспомогательные кривые и точки → В текущем виде) и посмотрите на созданный чертеж (рис. 2.93).

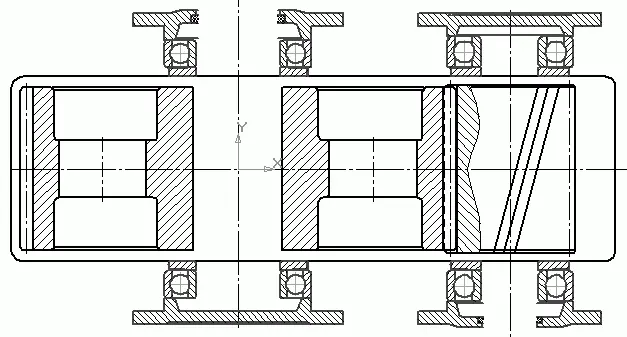

Рис. 2.93.Готовое изображение подшипниковых узлов

Вы можете просто скопировать изображение крышки в свой чертеж из файла Шаг 8.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Примечание

Не спешите размещать на крышках изображения фиксирующих болтов. Их значительно проще будет создать после вычерчивания главного вида, привязываясь к нему. Кроме того, не забывайте, что на грамотно выполненном чертеже все виды должны находиться строго в проекционной связи. Именно поэтому изображения болтов легче будет выполнить после их размещения на главном виде.

После доработки крышек подшипников можно вернуться к вычерчиванию корпуса редуктора. Собственно говоря, на виде сверху будет виден лишь фланец корпуса и сечения болтов, соединяющих его с таким же фланцем крышки. Ширина фланца зависит от диаметра болтов и определяется с учетом того, что между стенкой крышки и головкой болта должна свободно пройти лапа гаечного ключа. При расчете редуктора на прочность было определено следующее:

• болты, стягивающие корпус и крышку у бобышек, – М14, количество – 8 шт.;

• болты, стягивающие фланцы корпуса и крышки, – М10, количество – 6 шт.

Для болтов М10 минимально необходимая ширина фланца составляет 28 мм. Это означает, что расстояние от внутренней поверхности стенки корпуса редуктора до края фланца будет равняться 36 мм (с учетом толщины стенки корпуса).

Порядок создания изображения фланцев таков.

1. При помощи раскрывающегося списка на панели Текущее состояние сделайте текущим слой с названием Корпус.

2. Нажмите кнопку Параллельная прямая на панели инструментов Геометрия и последовательно постройте четыре вспомогательных прямых. Каждая прямая должна быть смещена на расстояние 36 мм от соответствующей ей линии, обозначающей внутреннюю поверхность стенки редуктора. Эти вспомогательные прямые и будут контуром фланца корпуса.

3. Далее следует создать изображение рассеченного болта, соединяющего бобышки. Центр отверстия под болт необходимо разместить следующим образом. По вертикали приблизительно посередине ширины фланца (например, на расстоянии 13, 5 мм от края фланца), а по горизонтали – немного смещенным вглубь от края крышки подшипника (в нашем примере 90 мм от оси для бобышек ведомого вала и 84 мм от оси для бобышек ведущего). Другими словами, размещение болтов следует определять конструктивно, основываясь на рекомендациях специализированной литературы или исходя из собственного опыта. Само изображение можно вычертить вручную, последовательно создавая окружность и дугу, изображающую резьбу, но можно прибегнуть к хитрости. В КОМПАС-График есть специальная прикладная библиотека для автоматического построения изображений резьбовых отверстий. Она находится в разделе Прочие и называется Прикладная библиотека КОМПАС. С помощью элемента Наружная резьба из раздела Резьбовые отверстия вы можете добавить в чертеж изображение отверстия с наружной резьбой с диаметром, равным диаметру болтов на бобышках (то есть 14 мм). Создав штриховку в этом отверстии, вы получите изображение, ничем не отличающееся от поперечного сечения болта.
