5. Постройте половину сечения маслоудерживащего кольца и заштрихуйте его (рис. 2.90). Для построения желательно использовать команду Ломаная, после чего выполнить скругление в левом нижнем углу изображения кольца. Конечно, вы можете создать то же изображение при помощи инструмента Непрерывный ввод объектов, а затем объединить его в контур, используя команду Собрать контур панели Геометрия. Имея изображение кольца в виде контура, вам значительно легче будет его выделять и копировать.

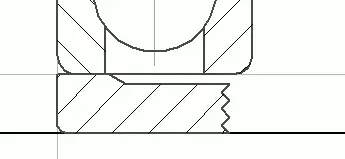

Рис. 2.90.Кольцо маслоудерживающее (половина сечения)

6. Создайте зеркальную копию вычерченной половины кольца. Перед нажатием кнопки Симметрия панели Редактирование не забудьте вместе с контуром выделить и штриховку. При создании штриховки желательно уменьшить шаг (на рис. 2.90 принято значение 2 мм), так как площадь, ограниченная контуром, небольшая.

7. Повторите действия, описанные в пунктах 5 и 6, для ведущего вала.

8. Выделите все изображение слоя (за исключением вспомогательных прямых) и симметрично отобразите его относительно горизонтальной осевой вида сверху.

Этот этап построения вы можете изучить, открыв файл Шаг 7.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический.

Продолжим построение подшипниковых узлов. Внешние кольца подшипников для предотвращения осевых и радиальных смещений фиксируются торцом крышек подшипников. Крышки подшипников не являются стандартными, поэтому вычерчивать их придется самостоятельно, зато есть четкие рекомендации по их характерным размерам. Размеры каждой крышки определяются в зависимости от внешнего диаметра подшипника, который они фиксируют. Для тихоходного вала, внешний диаметр подшипников которого 140 мм, размеры крышки подшипника следующие:

• внешний диаметр крышки – 200 мм;

• диаметр размещения винтов – 170 мм;

• диаметр винтов – М12;

• количество винтов – 6 шт.;

• толщина фланцев крышки – 12 мм.

На быстроходном валу (диаметр внешнего кольца подшипника 120 мм) параметры крышек:

• внешний диаметр крышки – 175 мм;

• диаметр размещения винтов – 150 мм;

• диаметр винтов – М12;

• количество винтов – 6 шт.;

• толщина фланцев крышки – 12 мм.

Для фиксации крышек подшипников на корпусе и крышке редуктора делают специальные выступы в форме усеченных конусов, которые называют местами крепления крышек подшипников. Они немного выступают за пределы фланцев корпуса из-за наличия бобышек под болты, стягивающих крышку и корпус. Расстояние от наружной стенки редуктора до плоскости крепления крышек определяется конструктивно. Главный критерий – чтобы нормально «поместились» бобышки и было место для прохода гаечного ключа при закручивании болтов на бобышках. Примем это расстояние равным 40 мм (позже его можно будет отредактировать). Это значит, что с учетом толщины стенки корпуса редуктора расстояние от внутренней поверхности стенки до плоскости крепления крышек составит 48 мм.

Крышки подшипников бывают двух типов: сквозные и глухие. Сквозные крышки имеют отверстие для выхода участка вала под шкив или звездочку цепной передачи. Глухие крышки намертво фиксируют и закрывают подшипниковый узел. В сквозных крышках обязательно предусматривают уплотнение для предотвращения выхода масла из камеры подшипника через зазор между вращающимся валом и отверстием в крышке. Уплотнения бывают различных типов: манжетные, лабиринтные, войлочные и пр. В большинстве случаев на чертеже они обозначаются условно.

Приступим к вычерчиванию изображения крышки.

1. Создайте вспомогательную прямую, параллельную внутренней стенке редуктора, выше ее на 48 мм. После этого постройте еще две прямые, параллельные оси ведомого вала: первая на расстоянии d 22/2 (37, 5 мм), вторая – на расстоянии, равном половине внешнего диаметра крышки подшипника ведомого вала (100 мм).

2. Как я уже говорил, остальные размеры крышки определяете вы сами, конструктивно. По этой причине попытайтесь самостоятельно создать изображение, подобное показанному на рис. 2.91 (должны быть точно заданы только диаметр крышки и толщина фланца). В качестве границы изображения используйте вспомогательную линию, обозначающую радиус участка вала, входящего в отверстие крышки.

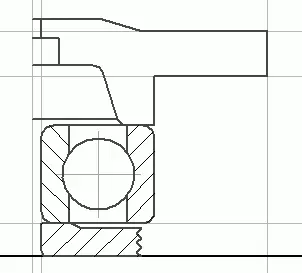

Рис. 2.91.Вычерчивание сквозной крышки подшипника ведомого вала
