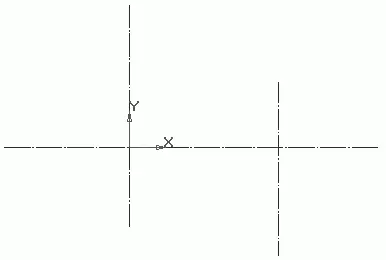

Рис. 2.82.Осевые линии чертежа

Теперь вычертим зубчатое зацепление. Это, наверное, второй по важности момент при проектировании редуктора после компоновки подшипниковых узлов. В КОМПАС это сделать не так уже и сложно.

1. Создайте в виде сверху новый слой с названием Зубчатое колесо. Убедитесь, что слой сделан текущим.

2. Перейдите на вкладку Геометрия компактной панели и в группе команд построения вспомогательных прямых нажмите кнопку Параллельная прямая

На панели свойств в группе кнопок Режим щелкните на кнопке Одна прямая, чтобы перейти в режим построения только одной вспомогательной прямой вместо двух симметричных (что задано по умолчанию).

3. При помощи этой команды постройте две вспомогательных прямых. Первую – параллельно вертикальной осевой ведомого вала, смещенную вправо на расстояние 202 мм (то есть на величину делительного радиуса зацепления). Вторую – параллельно горизонтальной осевой линии, удаленную от нее на половину ширины колеса ( b к/2, то есть 77, 5 мм). Для построения этих прямых поочередно указывайте базовые прямые и задавайте величину смещения относительно каждой из них в поле Расстояние на панели свойств. Для создания каждой вспомогательной прямой необходимо нажимать кнопку Создать объект на панели специального управления или использовать сочетание клавиш Ctrl+Enter.

4. Не выходя из команды Параллельная прямая, постройте еще две вспомогательные прямые, параллельные вспомогательной линии, обозначающей делительный радиус зацепления. Эти прямые будут использоваться для рисования пары зубьев, находящихся в зацеплении. Первая из них должна быть смещена вправо от базовой прямой на величину высоты головки зуба (равную модулю зацепления m , то есть 5, 5 мм), вторая – влево, на величину высоты ножки зуба (1,25 · m ).

Перед тем как продолжить построение, необходимо определить некоторые дополнительные геометрические параметры зубчатого колеса. Исходя из известных из курса деталей машин и основ конструирования зависимостей, принимаем следующее:

· толщину обода колеса δ о= 20 мм;

· толщину ступицы δ ст= 34 мм (отсюда, учитывая, что диаметр участка вала под колесо равен 85 мм, следует, что диаметр ступицы равняется d ст= 153 мм);

· ширину ступицы l стпринимаем равной ширине колеса (это не описано в литературе, но для данного варианта редуктора так будет лучше всего);

· толщина диска с = 54 мм.

5. Продолжаем работать с командой Параллельная прямая. Постройте еще четыре вспомогательных прямых:

1) одну параллельно осевой ведомого вала, на расстоянии d 24/2 (42,5 мм) вправо (эта линия обозначает контур участка вала под колесо);

2) отталкиваясь от только что построенной вспомогательной прямой, создайте еще одну, смещенную на δ ст(34 мм) вправо;

3) третья прямая должна быть параллельна горизонтальной осевой и выше ее на половину толщины диска – с /2 (27 мм);

4) четвертая прямая должна быть смещена на величину δ о(20 мм) влево от линии, обозначающей диаметр западин зубьев колеса, то есть от линии, которая лежит левее на 1,25 · m от линии зацепления (см. п. 4).

Постарайтесь не запутаться в этой паутине из вспомогательных прямых. Если у вас все же возникли какие-то проблемы, можете воспользоваться файлом Шаг 1.cdw, который находится в папке Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска. Он содержит чертеж на текущем этапе построения.

Примечание

Эти же вспомогательные прямые вы могли создать, применяя и другие команды: Горизонтальная прямая, Вертикальная прямая или Вспомогательная прямая. Однако при помощи Параллельная прямая все построение можно выполнить, не выходя из одной команды. К тому же, на мой взгляд, она намного удобнее.

После подготовительных действий все готово к вычерчиванию колеса. Построение изображения будет организовано следующим образом: сначала мы создадим контур одной четверти колеса, после чего зеркально отобразим его.

6. Нажмите кнопку Непрерывный ввод объектов на панели инструментов Геометрия, перейдите в режим ввода отрезка и постройте контур зубчатого колеса, привязываясь к точкам пересечения вспомогательных прямых (рис. 2.83). Линию зацепления обозначьте осевой по двум точкам (кнопка Осевая линия по двум точкам на панели инструментов Обозначения).
