• размеры ведомого вала: d 21= 71 мм, d 22= 75 мм, d 23= 80 мм, d 24= 85 мм и d 25= 90 мм.

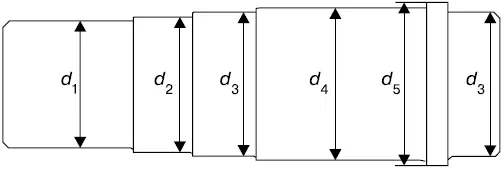

Рис. 2.80.Схема вала редуктора

В принятых индексах диаметров вала первая цифра означает номер вала (1 – ведущий, 2 – ведомый), а вторая – номер участка вала, что отвечает схеме на рис. 2.80 (1 – участок под шкив или колесо, 2 – переходной участок, 3 – диаметр вала под подшипники, 4 – посадочный участок под колесо или шестерню, 5 – диаметр упорного буртика).

Значения диаметров всех участков обоих валов приведены к стандартному ряду Ra40.

Этих данных достаточно для того, чтобы начать построение. В процессе выполнения чертежа отдельные геометрические и компоновочные характеристики будут уточняться, а затем воплощаться на чертеже.

Построение чертежа цилиндрического редуктора принято начинать с вида сверху. На этом виде редуктор изображается в разрезе, что наиболее полно раскрывает внутреннее строение механизма. Кроме того, затем значительно легче рисовать другие виды (главный вид, вид слева), на которых, как правило, не слишком много вырезов и разрезов.

Создайте новый документ КОМПАС-Чертеж. Измените его формат на А2, а ориентацию оставьте вертикальной (так как на чертеже мы планируем изобразить только два вида: главный и сверху).

Примечание

При построении этого чертежа, как и для всех последующих примеров, предполагается, что система настроена следующим образом: стиль оформления всех чертежей – Чертеж констр. Первый лист. ГОСТ 2.104—2006; все элементы оформления, кроме штампа основной надписи и графы 26, удалены, а сама основная надпись оставлена без изменений. Кроме того, при вводе графических объектов действуют четыре глобальные привязки: Ближайшая точка, Пересечение, Выравнивание и Точка на кривой.

Создайте в документе новый вид (кнопка Создать новый вид на панели Ассоциативные виды или команда меню Вставка → Вид). Настройте параметры вида: имя вида – Вид сверху, масштаб вида – 1:2, точка начала координат – размещена ближе к левому нижнему углу листа (приблизительно так, как показано на рис. 2.81). Расчет масштаба вида основывался на межосевом расстоянии, но даже если вы ошибетесь, самостоятельно создавая чертежи в будущем, не отчаивайтесь. Масштаб, как и другие параметры вида, легко изменить.

Рис. 2.81.Размещение точки начала координат вида сверху

Чтобы настроить параметры существующего вида, необходимо в дереве построения чертежа выделить нужный вид и вызвать для него команду контекстного меню Параметры вида. При этом на панели свойств отобразятся элементы управления, доступные при создании нового вида на чертеже. Внеся какие-либо изменения, не забудьте нажать кнопку Создать объект. Если вы хотите просто изменить масштаб, можете использовать специальную группу команд Масштаб в контекстном меню (это список стандартных масштабов, представленный как группа меню, из которого вы можете в любой момент выбирать подходящий вам).

Теперь приступим к построению.

Начать следует с нанесения осевых линий – мы будем ориентироваться на них при построении всех деталей редуктора.

Создайте по очереди три осевых: одну горизонтальную (ось симметрии всего изображения вида), проходящую через начало координат, и две вертикальных (первая из них также должна проходить через начало координат, а вторая – удалена от нее на расстояние a ω (259 мм) вправо по горизонтали). Точно определять длину и положение характерных точек этих линий сейчас нет необходимости. Позже, по мере по мере вычерчивания изображения, можно будет более точно выровнять края осевых.

Создать осевые можно при помощи команды Отрезок, в настройках которой на панели свойств следует выбрать стиль линии Осевая, но лучше воспользоваться кнопкой Осевая линия по двум точкам панели Обозначения. Так будет значительно удобнее выравнивать осевую линию по краям уже сформированного изображения, поскольку характерные точки такой осевой размещены не на концах отрезка, а на некотором расстоянии от края.

При вводе каждой линии привязки еще не будут работать (поскольку пока не к чему привязываться), поэтому для точного размещения необходимо вручную ввести координаты в соответствующие поля панели свойств. Например, для горизонтальной осевой при вводе нужно задать ординату начальной точки равной нулю (абсциссу оставить произвольной, но отрицательной). После этого перейти в окно документа и, равняясь по горизонтали на первую точку, зафиксировать конечную точку (ее абсцисса должна быть положительной). Вы получите горизонтальный отрезок, выполненный стилем Осевая и проходящий через точку начала координат. Аналогично следует поступить для двух вертикальных осевых, обозначающих осевые линии валов редуктора. Для первой необходимо указать абсциссу начальной точки равной нулю, а для второй – равную по величине межосевому расстоянию, то есть 259 мм. У вас должно получиться изображение, похожее на рис. 2.82.
