doc3 := nil; // обнуляем указатель на документ

kompas := nil; // и на КОМПАС

В листинге 6.17 одним из методов интерфейса ksRequestInfo3D объекту этого интерфейса передается адрес функции обратного вызова SELECTCALLBACKPROC. Эту функцию система вызывает из библиотеки каждый раз, когда пользователь указывает какой-либо объект в окне документа или фиксирует точку. В общем случае внутри этой функции происходит фильтрация указанных пользователем объектов и реализация определенных действий по результатам фильтрации. Например, при вставке болта из библиотеки стандартных изделий вы сначала указываете цилиндрическую поверхность, куда вставится болт (то есть отверстие под болт), а потом плоскую грань, на которую установится шапочка болта. Причем система точно знает, что именно вы указали (сначала цилиндрическую грань, затем плоскую) и какие сопряжения в зависимости от заданного трехмерного элемента накладывать на библиотечный элемент. Это и есть пример действия функции обратного вызова.

В нашей программе мы не будем реализовывать фильтр выбранных объектов, то есть при вставке модели колеса в документ нужно будет просто указать точку в трехмерном пространстве сборки. По этой причине функция обратного вызова будет чрезвычайно проста (листинг 6.19).

function SelectCallBackProc(entity: ksEntity; rInfo: ksRequestInfo3D): integer;

stdcall; Export;

begin

Result := 1;

end;

Чтобы КОМПАС мог вызывать эту функцию из библиотеки, ее обязательно следует объявить как экспортную (листинг 6.20).

exports

LibraryName name “LIBRARYNAME”,

LibraryId name “LIBRARYID”,

LibraryEntry name “LIBRARYENTRY”,

SelectCallBackProc name “SELECTCALLBACKPROC”;

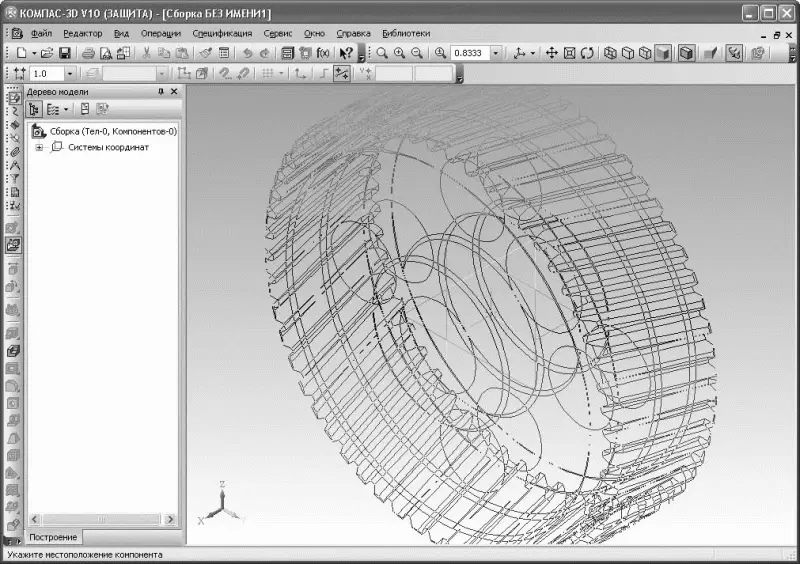

На этом все. Скомпилируйте проект и запустите библиотеку. Теперь КОМПАС будет создавать трехмерную модель в скрытом режиме. Сразу же после завершения построения трехмерная модель колеса появится в окне активной сборки в фантомном отображении, перемещаясь за указателем мыши (рис. 6.26).

Рис. 6.26.Вставка модели, созданной библиотекой, в виде фантома в произвольную точку сборки

Чтобы вставить модель зубчатого колеса в сборку, необходимо указать точку вставки, щелкнув кнопкой мыши в нужном месте окна представления документа или задав координаты вручную, после чего обязательно нажать кнопку Создать объект на панели специального управления (или воспользоваться сочетанием клавиш Ctrl+Enter).

Еще одной важнейшей особенностью этого приложения является то, что оно запускается только при активном документе типа КОМПАС-Сборка. Для всех других типов документов или для случая, когда активных документов вообще нет, библиотека будет выдавать сообщение (рис. 6.27) и сразу прекращать работу.

Рис. 6.27.Сообщение библиотеки о неверном типе документа

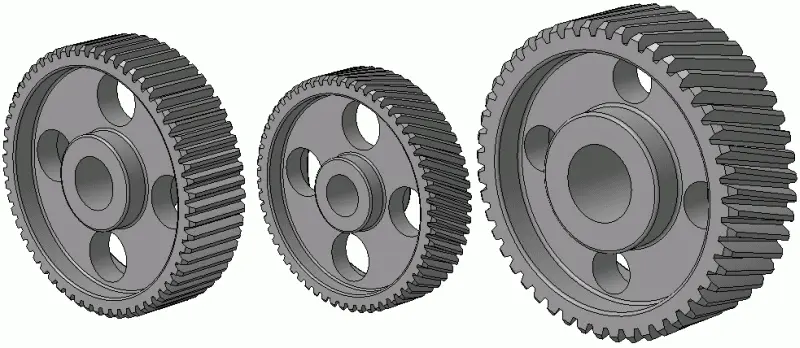

С помощью такой обновленной библиотеки вы можете создавать сразу несколько различных зубчатых колес и вставлять их в сборку (рис. 6.28).

Рис. 6.28.Трехмерные модели зубчатых колес, создаваемые библиотекой Gears miniCAD

Файлы с исходными кодами этой версии мини-САПР зубчатых колес вы найдете на прилагаемом к книге компакт-диске в папке Examples\Глава 6\Delphi Programming\GearsEx. В этом же каталоге размещен уже скомпилированный файл библиотеки GearsEx.rtw.

Таким образом, КОМПАС-Мастер – это очень мощные инструментальные средства разработки приложений (библиотек) неограниченной сложности, функционирующих в среде КОМПАС-3D. С помощью этих средств программист может получить доступ ко всем без исключения функциям системы. Все, что пользователь делает вручную (будь то создание или редактирование графического документа, открытие и закрытие файлов, работа со спецификациями, создание таблиц, оформление чертежей, сохранение файлов в различных форматах, вставка рисунков и т. д.), можно автоматизировать с использованием КОМПАС-Мастер.

Однако при использовании КОМПАС-Мастер, в отличие от библиотек фрагментов или шаблонов, не обойтись одними знаниями КОМПАС. Для программирования библиотек в первую очередь надо четко определить задачу, которая будет решаться с помощью создаваемого приложения, а также выяснить все возможные пути ее решения (для составления правильного алгоритма). Естественно, необходимо досконально освоить приемы работы с одной из вышеназванных сред программирования, чтобы все это правильно спрограммировать. Разработчик прикладных САПР должен быть одновременно и инженером, и программистом, и при этом обладать немалым терпением. Нужно быть готовым тратить время и нервы на нелегкую отладку программ, ведь каким бы профессионалом вы ни были, ошибки будут всегда, а их поиск и устранение могут быть не менее долгими и утомительными, чем сам процесс написания библиотеки.
