Максим Кидрук - КОМПАС-3D V10 на 100 %

Рассмотрим выполнение трехмерной формообразующей операции вручную (то есть в самом КОМПАС) и с помощью воображаемого подключаемого модуля. В качестве примера выберем обычную операцию выдавливания на основе несложного эскиза, содержащего изображение окружности. Раздел var функции, реализующей выполнение операции, должен выглядеть подобно листингу 6.1.

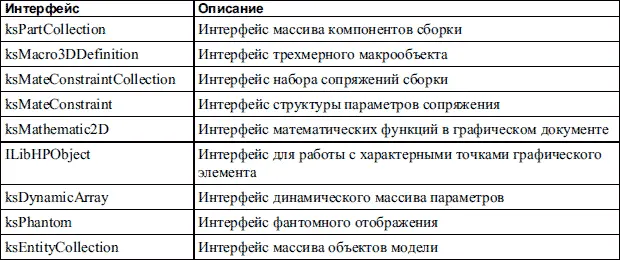

var

doc3 : ksDocument3D;

// интерфейс трехмерного документа

doc2 : ksDocument2D;

// интерфейс графического документа

// используется для создания изображения в эскизе

iPart : ksPart;

// интерфейс детали

planeXOY : ksEntity;

// интерфейс плоскости, на которой будет размещен эскиз

iSketch : ksEntity;

// интерфейс эскиза

iSketchDef : ksSketchDefinition;

// интерфейс параметров эскиза

iBossExtrusion : ksEntity;

// интерфейс операции выдавливания

iBossDef : ksCutExtrusionDefinition;

// интерфейс параметров операции выдавливания

color : ksColorParam;

// интерфейс параметров цвета операции выдавливания

Предположим, что документ-деталь и эскиз с окружностью радиусом 40 мм на плоскости XY уже созданы (это значит, что объекты doc3, doc2, planeXOY, iSketch, iSketchDef уже созданы и проинициализированы).

Для выполнения операции выдавливания пользователь на панели инструментов Редактирование детали нажимает кнопку Операция выдавливания. При этом на панели свойств, которая по умолчанию закреплена в нижней части окна программы, отображаются вкладки с настройками данной операции (некоторые значения установлены по умолчанию), в результате чего пользователь получает возможность изменять эти настройки (рис. 6.15).

Рис. 6.15.Настройки операции выдавливания на панели свойств

Программно это все реализуется следующим образом (листинг 6.2).

// iPart – указатель на объект класса ksPart,

// верхний элемент дерева построения детали

// создание интерфейса операции выдавливания

// с помощью метода ksPart::NewEntity,

// которому передаем идентификатор o3d_bossExtrusion

iBossExtrusion := ksEntity(iPart.NewEntity(o3d_bossExtrusion));

if (iBossExtrusion <> nil) then

begin

// если создание прошло успешно

// инициализируем интерфейс настроек операции выдавливания

iBossDef := ksBossExtrusionDefinition(iBossExtrusion.GetDefinition);

if (iBossDef <> nil) then

begin

end;

end;

Несколько замечаний. Данный фрагмент кода будет работать лишь в версиях КОМПАС-3D V8 Plus или выше, поскольку в этих версиях появилась возможность многотельного моделирования. При написании программ для более ранних версий КОМПАС, в качестве первой (подчеркиваю – лишь первой) операции выдавливания вместо константы типа o3d_bossExtrusіon следует использовать o3d_baseExtrusіon, то есть базовую операцию выдавливания (так как в КОМПАС-3D V8 и более ранних версиях в детали могло быть лишь одно тело, имеющее общую базовую формообразующую операцию). Для всех следующих операций нужно применять o3d_bossExtrusіon, как и в КОМПАС-3D V8 Plus и более поздних версиях. Еще одно отличие версии КОМПАС-3D V8 Plus от предыдущих состоит в названии класса для получения определения интерфейса (параметров операции). При многотельном моделировании можно сразу использовать ksBossExtrusіonDefіnіtіon, в более ранних версиях КОМПАС первым всегда должен применяться интерфейс ksBaseExtrusіonDefіnіtіon, а все следующие за ним – ksBossExtrusіonDefіnіtіon. Это, тем не менее, не приводит к серьезным усложнениям, так как методы и свойства этих двух классов идентичны.

Все сказанное касается и других формообразующих операций (за исключением вырезания, которое по определению не может быть базовой операцией). Из чего следует, что в более ранних версиях КОМПАС и для кинематической операции, и для операции по сечениям первой всегда следует реализовать базовую операцию.

Совет

Даже если вы создаете плагин для версии КОМПАС-3D V8 Plus или выше, все равно желательно не забывать о первой операции, как о базовой. Мало ли в какой версии КОМПАС будут работать пользователи с вашей программой.

Теперь рассмотрим параметры операции выдавливания и способы их настройки.
