Интерфейсы IDispatch можно применять в любой из наиболее распространенных сегодня сред программирования (Visual C++ Studio, Borland Delphi, Borland C++Builder, Visual Basic). Именно этим КОМПАС-Мастер выгодно отличается от КОМПАС-Макро: вам не придется изучать малознакомый язык программирования, вы можете создавать свои приложения в той среде, к которой привыкли.

Как вы уже поняли, взаимодействие внешнего приложения или подключаемого модуля с системой КОМПАС (с функциями моделирования, математическими функциями ядра системы и пр.) осуществляется посредством программных интерфейсов, называемых API. В КОМПАС на данный момент существуют API двух версий: API 5 и API 7. Сразу предостерегаю вас от ошибочного мнения, что API 7 – это усовершенствованный и более новый вариант программных интерфейсов пятой версии. На самом деле обе версии реализуют различные функции системы и взаимно дополняют друг друга. Отсюда, полагаю, очевидно, что обе версии программных интерфейсов в равной мере поддерживаются и развиваются с учетом самих изменений в системе.

В основном, для создания полноценных подключаемых модулей достаточно методов и свойств интерфейсов API 5.

Примечание

В этом разделе рассмотрены главные интерфейсы и их методы, касающиеся только работы в трехмерном редакторе КОМПАС-3D.

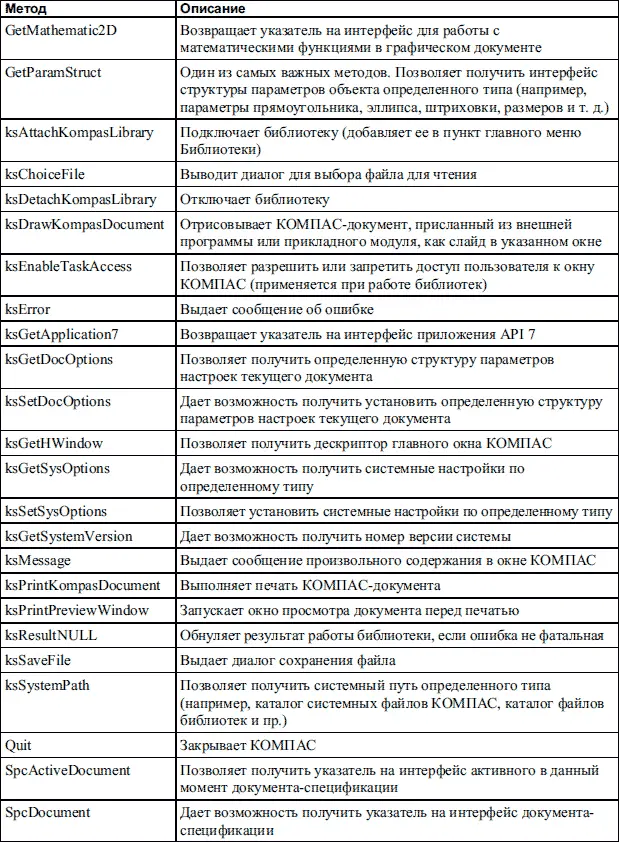

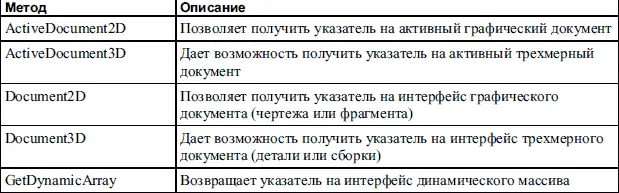

Главным интерфейсом API системы КОМПАС является KompasObject. Получить указатель на этот интерфейс (если быть точным, на интерфейс приложения API 5) можно с помощью экспортной функции CreateKompasObject(). Методы этого интерфейса, главные из которых представлены в табл. 6.1, реализуют наиболее общие функции работы с документами системы, системными настройками, файлами, а также дают возможность получить указатели на другие интерфейсы (интерфейсы динамического массива, работы с математическими функциями, библиотек моделей или фрагментов и различных структур параметров определенного типа).

Описание прототипов всех приведенных функций, а также других методов, составляющих интерфейс KompasObject, вы найдете в справке по API КОМПАС. Файл этой справки размещается в каталоге SDK, находящейся в папке, в которой установлен КОМПАС (например, по умолчанию это C:\Program Files\ASCON\KOMPAS-3D V10\SDK).

Другой важный интерфейс API 5 – интерфейс документа модели ksDocument3D.

Получить его можно с помощью методов интерфейса KompasObject:

• ActiveDocument3D – для уже существующего и активного в данный момент документа;

• Document3D – если вы планируете создавать новый трехмерный документ.

Примечание

Графические документы имеют собственный интерфейс – ksDocument2D, со своими специфическими свойствами и методами. Этот интерфейс здесь не описывается, но нам не раз придется с ним сталкиваться даже при трехмерном программировании, поскольку изображения в эскизах трехмерных операций создаются именно с помощью функций, присутствующих в ksDocument2D.

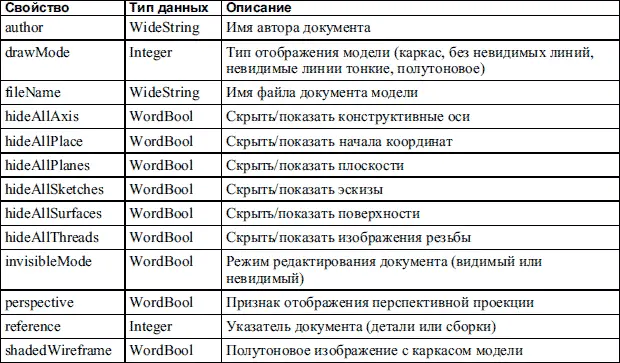

Свойства (члены данных) этого интерфейса позволяют динамически управлять настройками любого трехмерного документа системы из вашего модуля. Наиболее используемые из них приведены в табл. 6.2.

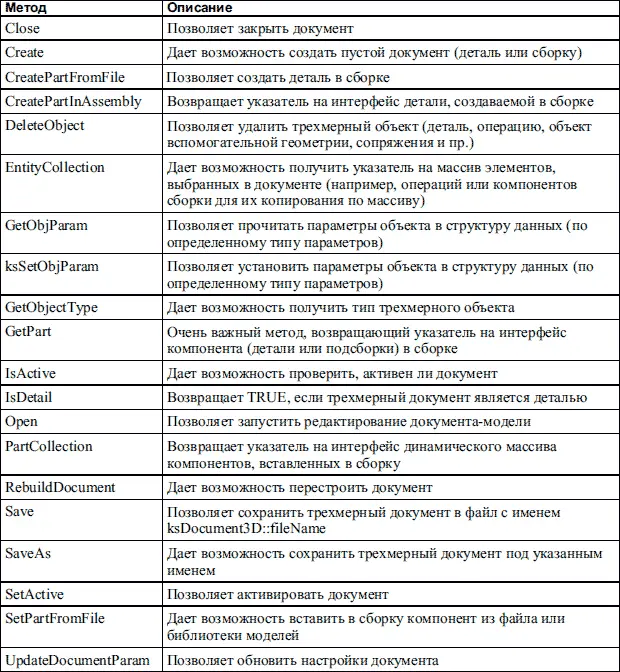

Методы этого интерфейса позволяют программно управлять трехмерным документом, как сборкой и ее компонентами, так и отдельной деталью. Обратите внимание: именно управлять самим документом, но не выполнять в нем трехмерные операции! Методы, которые могут пригодиться вам при программировании подключаемых модулей, собраны в табл. 6.3.

Важнейший из перечисленных в табл. 6.3 методов – ksDocument3D::GetPart. Входящим параметром этой функции является целочисленная переменная type_, которая определяет, интерфейс какого именно компонента сборки возвращать. Данная переменная имеет несколько предопределенных значений (констант):

• plnPlace_Part (равняется –4) – метод возвращает указатель на компонент, который находится в режиме контекстного редактирования (то есть редактирования «на месте»);
