Более широкими возможностями, по сравнению с библиотеками фрагментов, обладают библиотеки шаблонов КОМПАС-3D.

Приложение для создания библиотек шаблонов (по своей сути также прикладная библиотека к КОМПАС-3D, названная Менеджером шаблонов) позволяет создавать особый вид пользовательских прикладных библиотек. Эти библиотеки состоят из базового параметризированного чертежа или трехмерной модели, таблицы переменных, набранной в соответствии с некоторыми правилами в табличном редакторе Excel, и схемы – документа КОМПАС-3D или рисунка, содержащего имена переменных. Сама библиотека – это файл с расширением TLM, с помощью которого переменным параметризированного фрагмента или детали ставятся в соответствие значения, набранные в Excel-таблице.

Разработку шаблона следует начинать с создания фрагмента (для двухмерного шаблона) или детали (для трехмерного), пользуясь стандартными средствами КОМПАС-График или КОМПАС-3D соответственно. После этого необходимо параметризировать вычерченный фрагмент или эскизы модели и определить как внешние все переменные, которые вы планируете вводить в таблице Excel. Если вы хотите, чтобы отдельные составляющие фрагмента-шаблона вставлялись в документ в различных комбинациях, их следует поместить на отдельные слои. С помощью менеджера создаваемый шаблон можно настроить таким образом, чтобы при вставке, в зависимости от названия, отдельные слои чертежа-заготовки удалялись из графического документа или удалялись все объекты, ограниченные графическими компонентами, которые входят в слои.

Следующим шагом является создание таблицы Excel. В ней необходимо ввести названия переменных (при этом важно проследить, чтобы их имена и количество точно совпадали с именами и количеством внешних переменных фрагмента или модели); установить видимость колонок значений в менеджере шаблонов. Можно задать интервал значений, которые будет принимать переменная (в том числе сформировать раскрывающийся список ее дискретных значений, который будет отображен в соответствующей ячейке в таблице менеджера). И, наконец, заполнить таблицу необходимыми данными. Подробно о правилах заполнения таблиц для шаблонов вы можете узнать из файла-справки и примеров, поставляемых вместе с менеджером шаблонов.

Формирование еще одной составной части шаблона – схемы параметров – не вызовет особых затруднений. Схема – это заставка, изображение конструктивного элемента, которое будет показано на одной из панелей менеджера шаблонов. Схемой может быть любой графический файл системы КОМПАС-3D (чертеж, фрагмент, деталь или сборка) или файл-рисунок в формате BMP, GIF, JPG и JPEG.

Когда все три описанных компонента подготовлены, их следует собрать в одно приложение. Сначала с помощью команды Библиотека → Создать менеджера шаблонов нужно указать название будущей библиотеки и папку, где будет размещен файл библиотеки (рис. 6.12). Здесь можно также задать файл-заставку, которая будет отображаться в библиотеке шаблонов в виде фоновой картинки.

Рис. 6.12.Начало создания библиотеки шаблонов

Далее необходимо оформить древовидную структуру библиотеки, то есть разделы и подразделы, в которых будут размещены подготовленные вами шаблоны. Для этой цели на панели инструментов и в меню менеджера шаблонов есть команда Создать раздел. Завершающий этап подготовки библиотеки – наполнение разделов соответствующими шаблонами, для чего нужно воспользоваться командой Редактор → Создать шаблон. После ее выполнения появится окно, в котором для каждого шаблона нужно будет ввести имя, указать файл с параметризированным фрагментом или моделью, файл таблицы параметров Excel и заставку (необязательно).

В результате библиотека шаблонов будет полностью готова к работе (рис. 6.13).

Рис. 6.13.Пример библиотеки шаблонов сварных швов

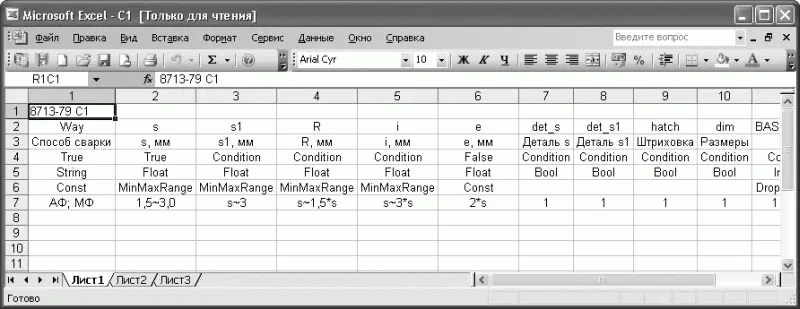

Все значения переменных, набранные в редакторе электронных таблиц Excel (рис. 6.14), будут ассоциированы с соответствующими им переменными шаблона. Теперь в окне менеджера шаблонов можно выбирать определенный шаблон, вводить значения переменных и вставлять его в документ.

Рис. 6.14.Таблица параметров для одного из шаблонов библиотеки сварных швов
