Максим Кидрук - КОМПАС-3D V10 на 100 %

Объект или объекты спецификации являются неотъемлемой частью документа системы КОМПАС-3D, как графического, так и трехмерного. Это значит, что, например, документ детали содержит внутри свой объект спецификации. Этот объект, естественно, будет базовым и может содержать наименование и обозначение, ассоциативно связанные с соответствующими свойствами детали. Такой объект автоматически будет включать в себя информацию о файле своей детали как о геометрии описываемого материального объекта. При вставке таких деталей в сборку в нее передаются объекты спецификации, созданные в деталях. Аналогично для документа КОМПАС-Чертеж, который может включать несколько объектов спецификации. Каждый из этих объектов, помимо графических элементов, изображающих материальный объект на чертеже, может содержать подключенный деталировочный графический файл.

Все эти объекты можно лишь просматривать в так называемом подчиненном режиме , который предназначен для просмотра и редактирования объектов спецификации в самом документе. Для запуска данного режима служит кнопка Редактировать объекты спецификации

на панели инструментов Спецификация (рис. 4.2). Эта кнопка неактивна, если в документе не создано ни одного объекта спецификации. После нажатия данной кнопки откроется окно спецификации в подчиненном режиме. Оно практически ничем не отличается от окна документа-спецификации, однако в этом окне вы не сможете подключить к спецификации какой-либо документ. Кроме того, в подчиненном режиме запрещено выводить спецификацию на печать.

Рис. 4.2.Панель Спецификация

Для того чтобы собрать воедино все объекты спецификации, оформить их соответствующим образом и вывести на печать, и предназначен документ КОМПАС-Спецификация. При подключении документа-спецификации к чертежу или сборке (или наоборот), все объекты спецификации, которые до этого были созданы в них, автоматически будут переданы в документ-спецификацию. Затем между документом КОМПАС-Спецификация и соответствующим ему графическим или трехмерным документом устанавливается двунаправленная ассоциативная связь – любые изменения, произведенные в конструкторском документе, будут немедленно переданы в спецификацию, и наоборот.

Для создания объекта спецификации предназначена кнопка Добавить объект спецификации

расположенная на панели Спецификация. Если к объекту спецификации была подключена часть геометрии чертежа, то при просмотре уже сформированной спецификации вы сможете легко определить, к какому элементу чертежа относится такой-то объект спецификации. Это возможно в режиме просмотра состава объектов. Если в данном режиме выделить строку в документе-спецификации, то в связанном с ней чертеже подсветится состав (геометрия) выделенного объекта спецификации. Такая возможность чрезвычайно удобна для просмотра и редактирования больших и насыщенных сборочных чертежей.

Чтобы создать объект спецификации для определенного объекта (детали) сборочного чертежа, выполните следующие действия.

1. Выделите в окне документа графические примитивы (отрезки, дуги, сплайны), изображающие объект, для которого создается запись в спецификации. Добавьте к выделенным объектам линию-выноску, указывающую на данный материальный объект на чертеже.

Примечание

Объект спецификации на сборочном чертеже может быть создан и без подключения к нему какой-либо геометрии чертежа.

2. Нажмите кнопку Добавить объект спецификации. В открывшемся окне Выберите раздел и тип объекта (рис. 4.3) укажите раздел, в который будет добавлен создаваемый объект спецификации, а также укажите тип объекта (базовый или вспомогательный). Нажмите кнопку Создать.

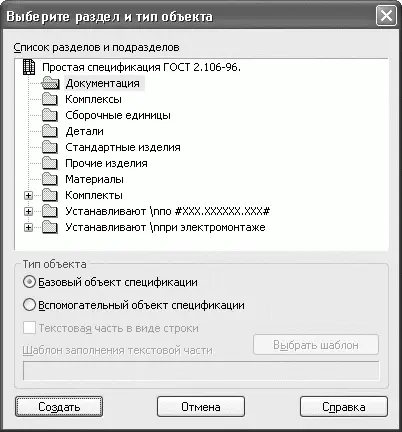

Рис. 4.3.Выбор раздела и типа объекта спецификации

3. Появится окно редактирования объекта спецификации (рис. 4.4), в котором следует заполнить обозначение и наименование детали (номер позиции будет присвоен автоматически). В этом окне содержится заголовок таблицы спецификации, а также строка, которая будет соответствовать строке данного объекта спецификации в документе КОМПАС-Спецификация.
