7. Самостоятельно постройте размеры для остальных участков. Как и в случае с диаметральным размером, для этого достаточно всего один раз вызвать команду Линейный размер, после чего лишь указывать размеры отдельных участков (рис. 3.172).

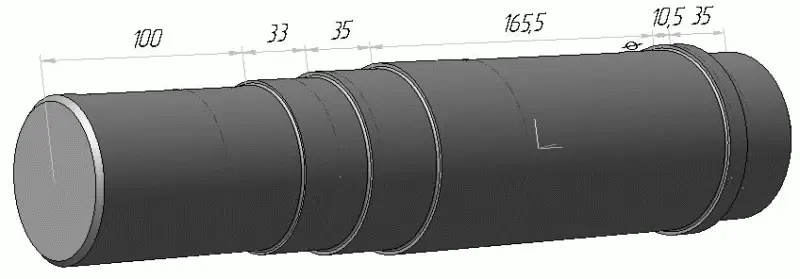

Рис. 3.172.Линейные 3D-размеры всех участков вала

Примечание

При работе в одном сеансе вызова команды построения трехмерного размера есть одно большое преимущество: отдельные параметры не приходится задавать дважды. Например, при построении ряда линейных размеров один раз заданная плоскость размещения размера будет автоматически устанавливаться для всех последующих размеров в этом сеансе работы с командой. При желании вы, конечно, сможете изменить плоскость.

Файл данной модели Вал ведомый (размеры).m3d находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3.

В данной главе мы рассмотрели трехмерное моделирование в среде КОМПАС-3D V10. Как и в предыдущей главе, сначала были приведен теоретический материал, после которого было описано большое количество практических примеров, позволяющих основательно закрепить теоретический материал и получить хорошие навыки проектирования.

В теоретическом разделе были освещены характерные аспекты твердотельного моделирования, а также особенности их реализации в трехмерном редакторе КОМПАС. Особенное внимание было уделено отличиям последней версии программы от более ранних. В этом разделе кратко описаны большинство команд для построения формообразующих операций и вспомогательных объектов, рассказано о свойствах трехмерных объектов и методах управления ими, достаточно подробно описаны принципы построения деталей и сборок (использование сопряжений), а также вкратце затронуто параметрическое моделирование и использование переменных в моделях системы КОМПАС.

Практическая часть данной главы состоит из двух разделов. В первом из них описано построение полной трехмерной модели (сборки) одноступенчатого цилиндрического редуктора, который мы вычертили в гл. 2. Сначала рассматривается процесс построения каждой отдельной детали (при этом излагается методика построения венцов зубчатых колес, которая очень важна на практике, а также описывается весь процесс разработки 3D-моделей сложных корпусных деталей), затем – порядок создания сборки и размещения в ней отдельных деталей. Второй практический раздел содержит интересные примеры, с которыми я сталкивался в своей практике. В частности, рассмотрен процесс создания трехмерных моделей пружины растяжения и кольцевой пружины, червяка, червячного колеса и сборки их в червячную передачу, построение корпусной детали средствами только редактора листовых моделей и оригинальный пример размещения выпуклого текста на цилиндрической поверхности. Перед началом практической части также изложены общие рекомендации по построению трехмерных моделей, которые помогут сделать ваше проектирование в КОМПАС-3D более легким, быстрым и точным.

• Общие принципы работы со спецификациями

• Разработка спецификации к сборочному чертежу редуктора

• Разработка спецификации для трехмерной сборки редуктора

• Разработка спецификации к ассоциативному чертежу

• Специальные возможности редактора спецификаций КОМПАС-3D

• Резюме

Любое проектирование технического объекта немыслимо без сопровождающего его пакета документации (спецификаций, ведомостей, технических требований, инструкций по эксплуатации и т. п.). Вполне очевидно, что автоматизация процесса конструирования была бы неполной и малоэффективной без наличия в графическом редакторе инструментальных средств, обеспечивающих быструю подготовку и оформление различной конструкторской документации. Ведь известно, что доля времени, уделяемая проектировщиком на подготовку документации, не намного уступает времени, затрачиваемому на собственно проектирование. К слову, на сегодня именно функционал по подготовке технической документации является принципиальным отличием CAD-систем от других программ для трехмерного моделирования (используемых, например, для дизайна или анимации).

Главным документом, сопровождающим то или иное изделие (не считая чертежа), является спецификация.
