7. Несколько слов следует сказать по поводу материалов. Визуализатор V-Ray корректно воспринимает все стандартные материалы, за исключением материалов, обладающих отражательными свойствами, то есть с картами текстур типа Reflect/Refract (Отражение/преломление), Raytrace (Трассировка) и т. д. Если такие материалы имеются в вашей сцене, удалите вышеназванные карты текстур и примените вместо них карту текстуры VRay Map (Карта текстуры V-Ray). Кроме того, данный визуализатор имеет собственные материалы. Попробуем сделать материал для пола. Откройте Material Editor (Редактор материалов), нажав клавишу М, и активизируйте свободную ячейку материалов. Изменим тип материала. Нажмите кнопку Standard (Стандартный) и в появившемся окне дважды щелкните на названии материала VRay Mtl (Материал V-Ray). В области Diffuse (Диффузное рассеивание) нажмите маленькую квадратную кнопку справа от цветового поля и в открывшемся окне выберите карту текстуры Bitmap (Растровое изображение). Укажите путь к нужной картинке. Изображение для данной сцены пол.tiff можно найти на прилагаемом к книге компакт-диске в папке Examples\Глава 08. В области Reflection (Отражение) измените черный цвет поля Reflect (Отразить) на темно-серый. В счетчик Relf. Glossiness (Глянцевость) введите 0,86. Примените материал к объекту.

8. Визуализируйте сцену из вида разных камер. Результат представлен на рис. 8.32.

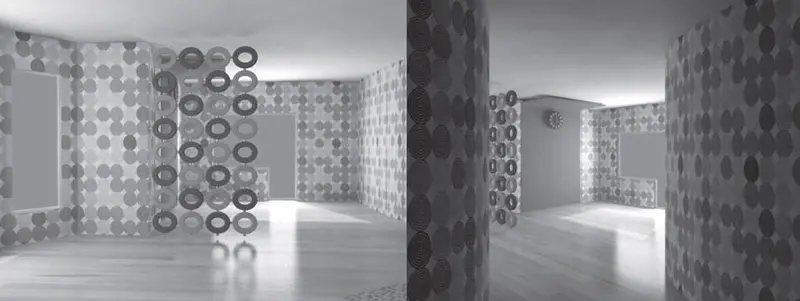

Рис. 8.32.Пример использования визуализатора V-Ray

Сохраните файл с названием Освещение с использованием V-Ray.

В этой главе наш виртуальный интерьер приобретет законченный вид: наполнится мебелью, аксессуарами, то есть обретет свой неповторимый характер, стиль.

Начнем с того, что вставим окна, двери и сделаем балкон. Достаточно часто при визуализации можно увидеть недочеты моделирования сцены. Таким недочетом как раз может стать, например, отсутствие подоконников, балконной плиты или дверей.

В главе 5 в разделе «Практика» подробно описывался процесс создания окна и двери. Таким способом достаточно удобно моделировать нестандартные окна и двери, например трехстворчатое окно или окно в деревенском доме. Когда требуется создать типовые окна или двери, лестничные маршы, ограждения и даже посадить около дома дерево, можно воспользоваться архитектурными объектами 3ds Max. Преимущество использования архитектурных объектов заключается в экономии времени, так как создавать такие объекты быстро и удобно.

Для построения окна активизируйте категорию Geometry (Геометрия)

вкладки Create (Создание) командной панели и в раскрывающемся cписке подкатегорий (там, где написано Standard Primitives (Стандартные примитивы)) выберите группу объектов Windows (Окна). В свитке Object Type (Тип объекта) перечислены все типы окон (рис. 9.1).

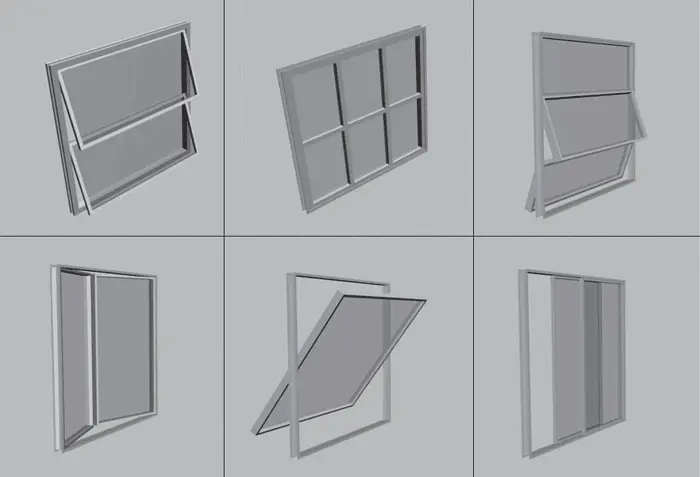

Рис. 9.1.Типы окон

Доступны окна следующих типов:

• Awning (Навесные) – открываются наверх;

• Fixed (Фиксированные) – не открываются совсем;

• Projected (Проектные) – имеют несколько секций, открывающихся в разные стороны;

• Casement (Створчатые) – окна обычного типа;

• Pivoted (Вращающиеся) – окна, поворачивающиеся относительно центра;

• Sliding (Раздвижные) – имеют несколько раздвижных секций, для которых можно указать горизонтальную или вертикальную ориентацию.

У окон всех типов практически одинаковые настройки, которые находятся в свитке Parameters (Параметры) (рис. 9.2).

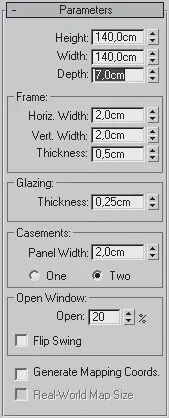

Рис. 9.2.Свиток Parameters (Параметры) настроек окна типа Casement (Створчатые)

В счетчиках Height (Высота), Width (Ширина) и Depth (Глубина) устанавливаются размеры оконного блока.

Размеры балок, составляющих оконную раму, задаются в области Frame (Рама). Можно указать ширину горизонтальных (Horiz. Width) и вертикальных (Vert. Width) балок, а также их толщину (Thickness).

В области Glazing (Стекло) можно установить толщину стекла (Thickness).

Для каждого окна есть также характерные настройки. Например, для окна типа Casement (Створчатые) можно задать количество створок в области Casements (Створки): One (Одна) и Two (Две), а в счетчике Panel Width (Ширина панелей) указать ширину стеклянных панелей в каждой створке.
