Рис. 8.5.Инструменты создания стандартных источников освещения

Среди этих инструментов можно выделить следующие:

• Target Spot (Нацеленный прожектор) – источник света, располагающийся в определенной точке и излучающий свет в виде конуса или пирамиды с вершиной в точке излучения. У такого прожектора имеется цель (Target), которая определяет направление светового потока;

• Target Direct (Нацеленный параллельный) – аналогичен предыдущему источник света, то есть светит не точкой, а плоскостью. Такой осветитель излучает свет в виде параллелепипеда или цилиндра. Имеет цель (Target), которая определяет направление светового потока;

• Free Spot (Свободный прожектор) – источник света, обладающий свойствами прожектора, но не имеющий цели. Направление светового луча определяется вращением источника;

• Free Direct (Свободный параллельный) – аналогичный предыдущему источник света, излучающий свет не из точки, а из плоскости (так же, как Target Direct (Нацеленный параллельный));

• Omni (Всенаправленный) – источник света, располагающийся в точке и излучающий свет во всех направлениях;

• Skylight (Свет неба) – источник, имитирующий свет, испускаемый небесным куполом.

Построение источников освещения похоже на создание примитивов – нужно выбрать тип источника и либо просто щелкнуть в точке его создания в одном из окон проекций (для всех источников, кроме типов Target (Нацеленные)), либо, удерживая нажатой левую кнопку, перетащить мышь, указав месторасположение источника и его цель.

Любой источник света можно перемещать, поворачивать и масштабировать в окнах проекций так же, как и любые другие стандартные объекты.

Параметры источников либо устанавливаются сразу при их создании, либо изменяются позднее на вкладке Modify (Редактирование) командной панели.

Все стандартные источники освещения (за исключением источника Skylight (Свет неба)) имеют одинаковые настройки.

Рассмотрим стандартные источники освещения на практике.

В окне проекции Тор (Вид сверху) постройте простую сцену: на объекте Plane (Плоскость) поместите объект Box (Параллелепипед), а на нем – объект Teapot (Чайник). Создайте источник света типа Omni (Всенаправленный). Для этого активизируйте категорию Lights (Источники света)

на вкладке Create (Создание) командной панели. Нажмите кнопку Omni (Всенаправленный), затем щелкните левой кнопкой мыши в окне проекции Front (Вид спереди) несколько выше и левее чайника. Появится объект, напоминающий восьмигранник, который представляет собой созданный источник света. С помощью инструмента Select and Move (Выделить и переместить) отрегулируйте положение источника освещения (рис. 8.6).

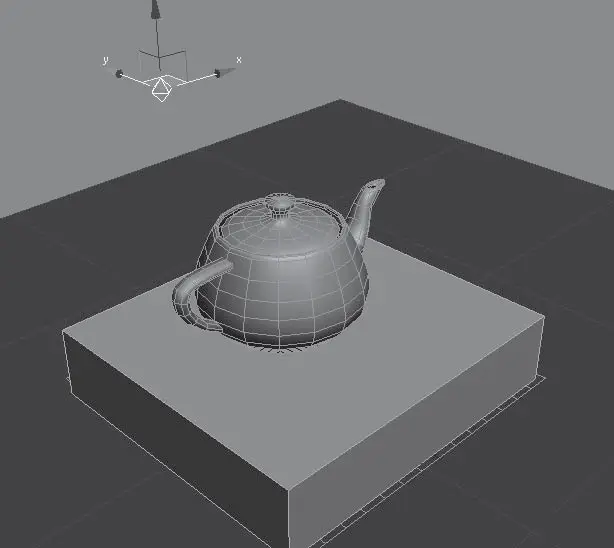

Рис. 8.6.Созданный источник освещения типа Omni (Всенаправленный) освещает простую сцену

Примечание

Чем выше расположен источник освещения, тем большую площадь он освещает.

При визуализации окна проекции Perspective (Перспективный вид) (для этого нажмите клавишу F9) можно обнаружить, что практически ничего не изменилось, то есть падающей тени нет. Дело в том, что отбрасывание тени нужно включить и, кроме того, задать нужный тип тени. Параметры, отвечающие за описанные действия, находятся в свитке General Parameters (Общие параметры) (рис. 8.7).

Рис. 8.7.Свиток General Parameters (Общие параметры)

Данный свиток позволяет изменять тип источника, включать-отключать возможности генерирования падающих теней и исключать отдельные объекты из сферы влияния источника. Рассмотрим этот свиток подробнее.

Флажок On (Включить) в области Light Type (Тип источника освещения) предназначен для включения/выключения источника света. Он бывает полезен в случаях, когда источник требуется отключить, не удаляя его из сцены. В этой же области находится список с перечнем стандартных источников, то есть созданный источник освещения можно поменять на любой другой из этого списка.

Флажок On (Включить) в области Shadows (Тени) предназначен для включения/выключения отбрасывания тени. Причем если отбрасывание тени включено, из раскрывающегося списка можно выбрать тип тени. Рассмотрим некоторые из доступных типов:
