• Shadow Map (Карта тени) – самый простой тип тени, который характеризуется всего лишь высокой скоростью просчета. Данный тип тени не умеет учитывать прозрачность объектов. Например, если созданному чайнику назначить прозрачный или полупрозрачный материал, допустим стекло, то получившаяся картинка не будет соответствовать реальности – прозрачный объект не может иметь столь плотную тень;

• Ray Traced Shadows (Трассируемые тени) – данный тип тени учитывает прозрачность объектов, но просчет требует больше времени. Тень имеет четкие края;

• Adv. Ray Traced (Улучшенные трассируемые тени) – тип тени похож на предыдущие, но может сглаживать свой край. Требует больше времени просчета;

• Area Shadows (Площадные тени) – самые качественные тени, полностью учитывающие всевозможные тонкости (включая физический размер источника света), единственный способ получить абсолютно реальную тень от объекта. Требуют больших временных затрат.

Кнопка Exclude (Исключить) позволяет исключить из освещения или отбрасывания теней любой объект сцены. Данная возможность бывает полезна достаточно часто. Например, представьте сцену, состоящую из следующих объектов: пол, на котором стоит стул, письменный стол, на нем – настольная лампа. В качестве источника освещения в лампу встроен стандартный источник освещения Target Spot (Нацеленный прожектор) с включенным атмосферным эффектом (об атмосферных эффектах читайте ниже). От включенной лампы на столе имеется световое пятно, но точно такое же световое пятно присутствует на стуле (стул придвинут к столу) и на полу. В реальном мире такого не бывает. Для реалистичности сцены нужно исключить из освещения источника, встроенного в настольную лампу, стул и пол.

При нажатии кнопки Exclude (Исключить) открывается окно, в котором можно выбрать объекты для исключения (рис. 8.8).

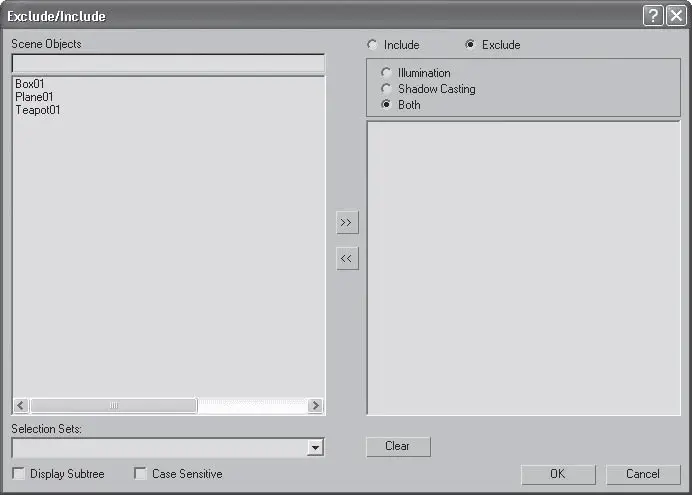

Рис. 8.8.Диалоговое окно Exclude/Incude (Исключить/включить) для исключения объектов из освещения и отбрасывания теней

Окно разделено на две части: в левой перечислены все объекты сцены, правая – пуста. Над полем справа есть переключатель, который позволяет исключить объект только из освещения (Illumination), только из отбрасывания тени (Shadow Casting) и из того и другого одновременно (Both). Чтобы исключить объект, выделите его в списке слева и щелкните на кнопке >>. В результате объект переместится в список справа.

Если нужно вернуть объекту освещенность, то переместите его назад в список слева щелчком на кнопке <<.

В 3ds Max 2008 увидеть тени, отбрасываемые объектами сцены, можно без визуализации изображения. Расположение теней можно увидеть непосредственно в окне проекции. При этом учитывается прозрачность объектов и карты теней. Результат изменения параметров источника света также можно видеть в окне проекции.

Отображение теней в окне проекции может происходить в двух режимах – Good (Хороший) и Best (Лучший). Различие этих режимов состоит в том, что во втором случае отображение теней происходит более качественно, с учетом прозрачности материала. Отображение теней в окне проекции включается командой Viewport Lighting and Shadows → Viewport Shading (Освещение и тени в окнах проекций → Тени в окне проекции) контекстного меню окна проекции, которое появляется при щелчке правой кнопкой мыши в пустом месте окна проекции (рис. 8.9).

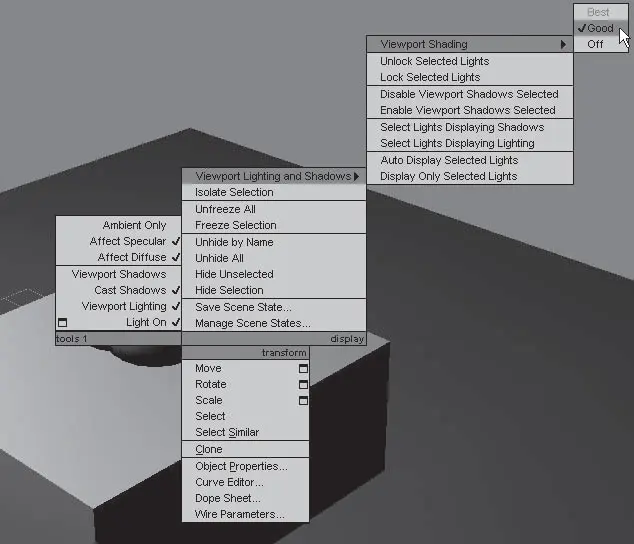

Рис. 8.9.Включение отображения теней в окне проекции

Наиболее важные настройки теней находятся в свитке Shadow Parameters (Параметры теней) (рис. 8.10).

Рис. 8.10.Свиток Shadow Parameters (Параметры теней)

Параметр Color (Цвет) определяет цвет тени. Счетчик Dens. (Плотность) отвечает за плотность тени. Чтобы сделать тень более прозрачной, следует уменьшить значение данного параметра. Кроме того, можно сделать так, чтобы цвет тени формировался с учетом цвета источника, – для этого установите флажок Light Affects Shadow Color (Цвет тени с учетом цвета источника). Можно воспользоваться интересной возможностью и назначить тени текстурную карту. Для этого нужно нажать кнопку None (Ничего) рядом с флажком Map (Карта) и выбрать нужную карту в появившемся окне Material/Map Browser (Источник материалов и карт текстур). Это позволит видоизменить определенным образом границу падающей тени.
