Сохраните файл с именем Корпусная мебель.

В данном упражнении рассмотрим, как создать модель табурета.

1. В окне проекции Тор (Вид сверху) создайте примитив ChamferCyl (Цилиндр с фаской), который относится к улучшенным примитивам (Extended Primitives), с такими значениями параметров: Radius (Радиус) = 25 см, Height (Высота) = 4 см, Fillet (Фаска) = 2 см, Fillet Segs (Количество сегментов) = 5, Sides (Количество сторон) = 45. Укажите следующие координаты: Х = 0; Y = 0; Z = 60 см. Назовите объект Сиденье.

2. Теперь построим ножки. В окне проекции Тор (Вид сверху) создайте примитив ChamferCyl (Цилиндр с фаской) с такими значениями параметров: 3 x 63 x 1 см.

3. При помощи инструмента Select and Rotate (Выделить и вращать) и окна ввода значений трансформации поверните объект по оси Y на –10. Задайте следующие координаты: Х = 25; Y = 0; Z = 0 см. Назовите объект Ножка.

4. У табурета должно быть четыре ножки, расположенные по диаметру сиденья. Создадим остальные ножки, используя массив. Чтобы можно было создать массив по диаметру сиденья, нужно сместить опорную точку ножки в центр сиденья. Для этого выделите ножку, перейдите на вкладку Hierarchy (Иерархия)

командной панели и нажмите кнопку Affect Pivot Only (Только опорная точка). Выполните команду меню Tools → Align (Инструменты → Выравнивание) и укажите на сидение. В появившемся диалоговом окне установите флажки X Position (Положение по X), Y Position (Положение по Y), Z Position (Положение по Z) в области Align Position (Положение выравнивания). Переключатель Current Object (Текущий объект) установите в положение Pivot Point (Опорная точка), а переключатель Target Object (Целевой объект) – в положение Center (Центр). Нажмите кнопки Apply (Применить) и OK. На вкладке Hierarchy (Иерархия) командной панели отожмите кнопку Affect Pivot Only (Только опорная точка).

5. Не снимая выделения с ножки, активизируйте окно проекции Тор (Вид сверху) (это можно сделать, щелкнув в окне проекции правой кнопкой мыши) и выполните команду меню Tools → Array (Инструменты → Массив). В появившемся окне щелкните на кнопке > справа от надписи Rotate (Вращение). Затем в группе Totals (Общее) в строке Rotate (Вращение) задайте значение 360 счетчику Z. В области Array Dimensions (Размеры массива) введите в счетчик Count (Количество) значение 4 и нажмите OK.

6. Выделите все построенные объекты и сгруппируйте их, выполнив команду Group → Group (Группировка → Группировать). Назовите группу Табурет. При помощи инструмента Select and Rotate (Выделить и вращать) и окна ввода значений трансформации поверните объект по оси Z на 45°.

7. Осталось сделать перемычки. Для этого в окне Тор (Вид сверху) создайте примитив ChamferCyl (Цилиндр с фаской) с параметрами: 1 x 30 x 1 см. С помощью инструмента Select and Rotate (Выделить и вращать) и окна ввода значений трансформации поверните объект по оси Y на 90°. Укажите такие координаты: Х = –12; Y = –12; Z = 50 см.

8. Создадим массив, но перед этим сместим опорную точку объекта в центр табурета. Для этого выделите перемычку, перейдите на вкладку Hierarchy (Иерархия) командной панели и нажмите кнопку Affect Pivot Only (Только опорная точка). Выполните команду меню Tools → Align (Инструменты → Выравнивание) и укажите на табурет. В появившемся диалоговом окне установите флажки X Position (Положение по X), Y Position (Положение по Y), Z Position (Положение по Z) в области Align Position (Положение выравнивания). Переключатель Current Object (Текущий объект) установите в положение Pivot Point (Опорная точка), а переключатель Target Object (Целевой объект) – в положение Center (Центр). Щелкните на кнопках Apply (Применить) и OK. Отожмите кнопку Affect Pivot Only (Только опорная точка).

9. Не снимая выделения с перемычки, активизируйте окно проекции Тор (Вид сверху) и выполните команду меню Tools → Array (Инструменты → Массив). В появившемся окне в группе Totals (Общее) в строке Rotate (Вращение) задайте значение 360 счетчику Z. В области Array Dimensions (Размеры массива) задайте параметру Count (Количество) значение 4 и нажмите OK.

10. С помощью команды меню Group → Attach (Сгруппировать → Присоединить) присоедините перемычки к группе Табурет (рис. 2.20).

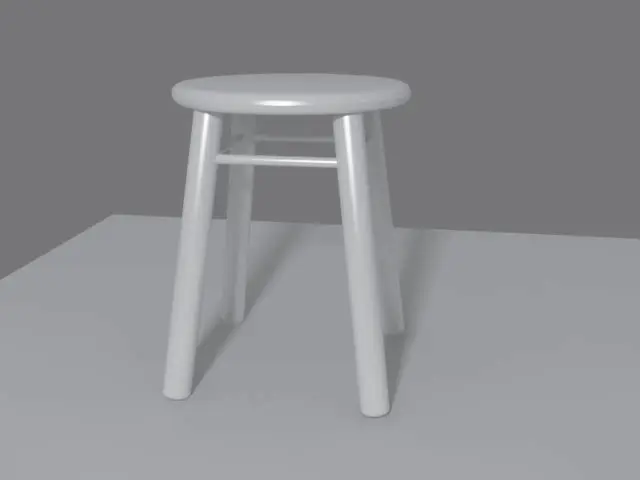

Рис. 2.20.Модель табурета

Сохраните файл с названием Табурет.

C помощью примитивов можно создать огромное количество различных объектов, но иногда при построении нестандартных форм они не могут помочь. Тогда на помощь приходят сплайны. Это стандартные двухмерные геометрические фигуры, такие как прямоугольник, окружность, звезда и т. д. Кроме того, к сплайнам относятся текстовые символы и произвольные кривые.
