Чтобы указать центр кругового массива (например, стулья возле круглого стола), следует сместить опорную точку основного объекта. Как вы уже знаете, все трансформации выполняются относительно опорной точки. Чтобы сместить опорную точку, сделайте следующее.

1. Перейдите на вкладку Hierarchy (Иерархия)

командной панели.

2. Убедитесь, что в верхней части вкладки нажата кнопка Pivot (Опорная точка).

3. В свитке Ajust Pivot (Настройка опорной точки) нажмите кнопку Affect Pivot Only (Только опорная точка).

4. В окнах проекций появится изображение опорной точки в виде объемных осей координат (рис. 2.15). Используя это изображение, можно перемещать опорную точку с помощью обычных инструментов трансформации.

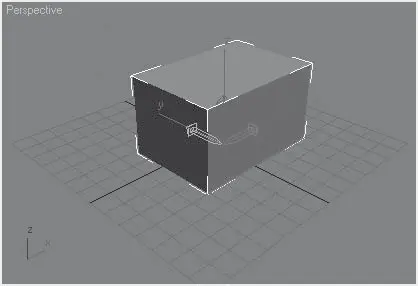

Рис. 2.15.Изображение опорной точки в окне проекции

Для практического закрепления теоретического материала выполните упражнение «Упражнение 3. Табурет» из раздела «Практика» данной главы.

В данном упражнении рассмотрим создание модели журнального столика.

1. В окне проекции Тор (Вид сверху) постройте стандартный примитив Вох (Параллелепипед) с такими значениями параметров: Length (Длина) = 100, Width (Ширина) = 100, Height (Высота) = 2 см. Назовите объект Столешница.

2. Активизируйте инструмент Select and Move (Выделить и переместить) и откройте окно ввода значений трансформаций, нажав клавишу F12. В левой части окна задайте координаты: Х = 0; Y = 0; Z = 50 см, так как столешница должна располагаться на высоте 50 см над уровнем пола.

3. Выберите инструмент Select and Rotate (Выделить и вращать) и в окне ввода значений трансформаций параметру Z задайте угол поворота 45°.

4. Перейдем к построению ножек. В окне проекции Тор (Вид сверху) создайте стандартный примитив Вох (Параллелепипед) с такими значениями параметров: Length (Длина) = 50 см, Width (Ширина) = 2 см, Height (Высота) = 50 см. Назовите объект Ножка.

5. Активизируйте инструмент Select and Move (Выделить и переместить) и откройте окно ввода значений трансформаций, нажав клавишу F12. В левой части окна задайте координаты: Х = 0; Y = 0; Z = 0 см.

6. В окне проекции Тор (Вид сверху) создайте стандартный примитив Вох (Параллелепипед) с такими значениями параметров: Length (Длина) = 2 см, Width (Ширина) = 50 см, Height (Высота) = 50 см. Назовите объект Ножка 2.

7. Активизируйте инструмент Select and Move (Выделить и переместить) и откройте окно ввода значений трансформаций, нажав клавишу F12. В левой части окна введите координаты: Х = 0; Y = 0; Z = 0 см.

Столик готов (рис. 2.16). Сохраните файл, назвав его Журнальный стол.

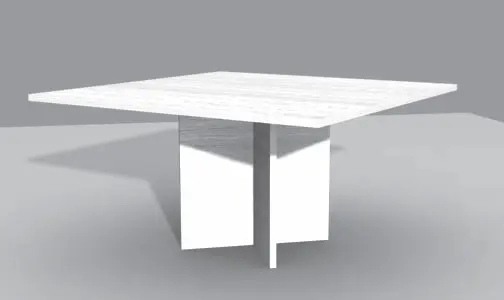

Рис. 2.16.Модель журнального столика

В данном упражнении мы рассмотрим, как построить заготовку для создания модели корпусной мебели (рис. 2.17).

Рис. 2.17.Готовая модель корпусной мебели

1. В окне проекции Тор (Вид сверху) создайте стандартный примитив Вох (Параллелепипед) с параметрами 50 x 40 x 30 см. С помощью инструмента Select and Move (Выделить и переместить) и окна ввода значений трансформаций задайте объекту следующие координаты: Х = –20; Y = 0; Z = 0 см. Назовите объект Тумба 1.

2. Сделайте копию объекта, используя инструмент Select and Move (Выделить и переместить) при нажатой клавише Shift, и задайте копии такие координаты: Х = 20; Y = 0; Z = 0 см. Назовите объект Тумба 2.

3. В окне проекции Тор (Вид сверху) создайте примитив Вох (Параллелепипед) с параметрами 50 x 100 x 30 см. Назовите его Комод 1.

4. Выделите созданный объект и выровняйте его по отношению к Тумбе 1. Для этого при выделенном объекте Комод 1 выполните команду меню Tools → Align (Инструменты → Выравнивание). В окне Тор (Вид сверху) подведите указатель мыши, который приобретет характерную форму, к объекту Тумба 1 и щелкните на нем кнопкой мыши. Откроется диалоговое окно. В области Align Position (Положение выравнивания) установите флажки Y Position (Положение по Y) и Z Position (Положение по Z). Переключатель Current Object (Текущий объект) установите в положение Center (Центр), переключатель Target Object (Целевой объект) – также в положение Center (Центр). Нажмите кнопку Apply (Применить). Установите флажок X Position (Положение по X). Переключатель Current Object (Текущий объект) установите в положение Maximum (Максимум), а переключатель Target Object (Целевой объект) – в положение Minimum (Минимум). Щелкните сначала на кнопке Apply (Применить), а затем – на кнопке OK. В результате Комод 1 расположится рядом с Тумбой 1.
