4. Переключатель Current Object (Текущий объект) определяет положение выделенного объекта. Переключатель Tаrget Object (Целевой объект) задает положение невыделенного объекта. Для выравнивания надо указать характерные точки выравниваемого (Current) и целевого (Tаrget) объектов, положение которых будет совмещено по заданным координатам. Для этого установите переключатели в одно из четырех положений: Minimum (Минимум), Center (Центр), Pivot Point (Опорная точка) или Maximum (Максимум). Для определения нужного положения можно использовать схему, показанную на рис. 2.13.

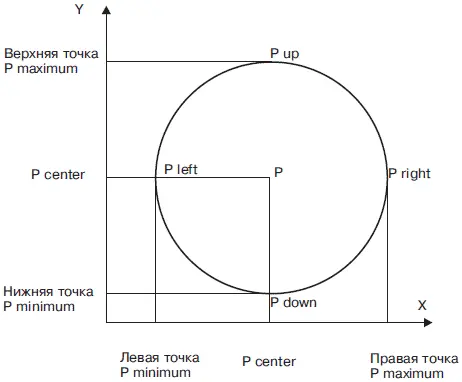

Рис. 2.13.Схема выравнивания объектов

Через центр объекта (точка Р ) можно провести серединную линию, которая делит его пополам по горизонтали и по вертикали. По горизонтали, кроме центра, у объекта есть левая и правая точки – minimum и maximum. По вертикали: верхняя и нижняя точки – maximum и minimum.

5. При нажатии кнопки Apply (Применить) выполняется выравнивание. Окно выравнивания при этом не закрывается. При щелчке на кнопке OK выполняется выравнивание и закрывается окно.

Для практического закрепления теоретического материала выполните упражнение «Упражнение 2. Корпусная мебель. Часть 1» из раздела «Практика» данной главы.

Для создания множества одинаковых объектов в 3ds Max есть специальная команда Array (Массив). Преимущество массивов заключается в том, что можно быстро создать большое количество объектов, сразу же указав, на сколько они будут сдвинуты, на какой угол повернуты и как должны отличаться друг от друга по масштабу. При помощи операции Array (Массив) можно создавать массивы в одном, двух и в трех измерениях.

Массивы бывают прямоугольные и круговые. Прямоугольные, в свою очередь, делятся на одномерные, двухмерные и трехмерные. При создании одномерного массива объекты располагаются по одной оси, когда используется двухмерный – по двум, а при выборе трехмерного – по трем.

Для вызова окна настроек массива выделите объект, который нужно размножить, и выполните команду Tools → Array (Инструменты → Массив). Откроется диалоговое окно (рис. 2.14).

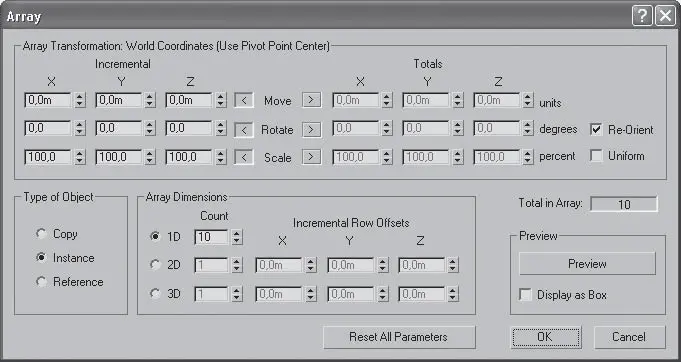

Рис. 2.14.Диалоговое окно Array (Массив)

В области Array Transformation Screen Coordinates (Use Pivot Point Center) (Трансформации в массиве в экранной системе координат (в качестве центра использовать опорную точку) следует задать инкрементные (Incremental) (расстояние между двумя соседними объектами) или общие (Totals) значения для каждой трансформации Move (Перемещение), Rotate (Вращение), Scale (Масштабирование). Имеется в виду следующее. Если известно расстояние между двумя соседними стульями в ряду, то это значение следует вводить в область Incremental (Инкрементные). Если же известно, например, что в помещении шириной 5 метров следует расставить вдоль стены 8 стульев, то значение 5 метров вводим в область Totals (Общие), причем программа автоматически вычислит расстояние между соседними объектами.

При помощи этих значений можно определить смещение объектов относительно друг друга, а также задать угол поворота и значение масштаба вдоль каждой из трех осей. Чтобы ввести инкрементные значения, следует щелкнуть на стрелках, направленных влево, чтобы задать общие – на стрелках, направленных вправо.

С помощью переключателя Type of Object (Тип объекта) можно определить тип копий, создаваемых в результате выполнения операции.

В области Array Dimensions (Размер массива) следует задать тип массива – 1D (Одномерный), 2D (Двухмерный) или 3D (Трехмерный), а также определить количество объектов в массиве в счетчике Count (Количество). Если вы создаете двухмерный или трехмерный массив, нужно указать параметры смещения рядов в группе счетчиков Incremental Row Offsets (смещение рядов), которые становятся активными при установке переключателя в положение 2D (Двухмерный) или 3D (Трехмерный).

Общее количество объектов в массиве отображается в информационном поле Total in Array (Всего в массиве).

Чтобы в процессе создания массива можно было наблюдать за тем, как выглядят объекты в окне проекции, можно использовать кнопку Preview (Просмотр). Если вы создаете множество объектов, которые имеют сложную геометрию, перед нажатием кнопки Preview (Просмотр) лучше установить флажок Display As Box (Отображать как параллелепипеды). Это ускорит прорисовку массива в окнах проекций.

Если вы недовольны полученным результатом, нажмите кнопку Reset All Parameters (Восстановить все параметры), чтобы вернуться к настройкам по умолчанию и начать создание массива заново.
