□Object – преобразование полилинии в сплайн;

□Close – замкнуть сплайн;

□Fit tolerance – определение допуска – максимально допустимого расстояния от реального сплайна до любой из определяющих точек.

Команда ELLIPSE, обеспечивающая формирование эллипса, вызывается из падающего меню Draw ►Ellipse или щелчком на пиктограмме Ellipse на панели инструментов Draw (рис. 8.6).

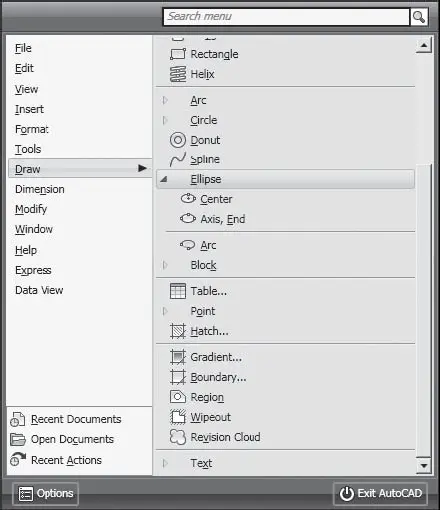

Рис. 8.6. Команда построения эллипса в падающем меню

По умолчанию построение эллипсов производится путем указания начальной и конечной точек первой оси, а также половины длины второй оси. Самая длинная ось эллипса называется его большой осью, самая короткая – малой.

Запросы команды ELLIPSE:

Specify axis endpoint of ellipse or [Arc/Center]: – указать конечную точку оси эллипса

Specify other endpoint of axis: – указать вторую конечную точку оси эллипса

Specify distance to other axis or [Rotation]: – указать длину другой оси

Ключи команды ELLIPSE:

□Arc – режим построения эллиптических дуг;

□Center – указание центра эллипса;

□Rotation – режим построения эллипса указанием поворота относительно главной оси.

Постройте эллипс по конечным точкам первой оси и половине длины второй оси (рис. 8.7).

Запустите команду ELLIPSE, вызвав ее из падающего меню Draw ►Ellipse или щелкнув на пиктограмме Ellipse на панели инструментов Draw. Ответьте на запросы:

_ELLIPSE

Specify axis endpoint of ellipse or [Arc/Center]: 10,20 – начало первой оси эллипса

Specify other endpoint of axis: 80,80 – конечная точка первой оси эллипса

Specify distance to other axis or [Rotation]: 20 – половина длины второй оси эллипса

Рис. 8.7. Построение эллипса

Команда REVCLOUDпредназначена для формирования облака, вызывается из падающего меню Draw ►Revision Cloud или щелчком на пиктограмме Revision Cloud на панели инструментов Draw.

Геометрический объект «облако», использующийся для нанесения различных пояснительных надписей и пометок к элементам чертежа, представляет собой полилинию с дуговыми сегментами (рис. 8.8).

Запросы команды REVCLOUD:

Minimum arc length: 15 Maximum arc length: 15 Style: Normal – значения максимальной и минимальной длин дуги и установленный стиль

Specify start point or [Arc length/Object/Style] : – указать начальную точку или ввести ключ

Guide crosshairs along cloud path... – провести курсор по контуру облака

Revision cloud finished. – облако построено

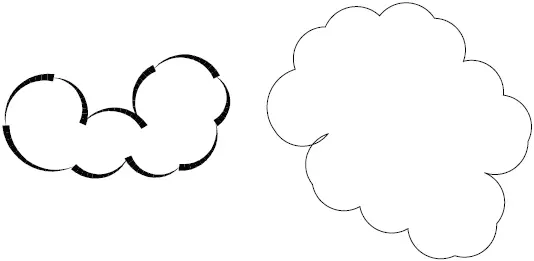

Рис. 8.8. Построение облака

Ключи команды REVCLOUD:

□Arc length – режим указания значения максимальной и минимальной длин дуги;

□Object – преобразование объекта в облако;

□Style – стиль.

С каждой текстовой надписью в AutoCAD связан некоторый текстовый стиль. При нанесении надписей используется текущий стиль, в котором заданы шрифт, высота, угол поворота, ориентация и другие параметры. В одном рисунке можно создавать и использовать несколько текстовых стилей, причем их быстрое копирование из одного рисунка в другой обеспечивается благодаря Центру управления. Текстовые стили представляют собой неграфические объекты, которые также хранятся в файле рисунка. Все текстовые стили, кроме Standard, пользователь создает по своему желанию.

Команды формирования текстовых надписей, создания новых и редактирования имеющихся стилей находятся на панели инструментов Text (рис. 9.1).

Рис. 9.1. Инструменты формирования текстовых надписей

Создание и модификация текстового стиля производятся в диалоговом окне Text Style, вызываемом из падающего меню Format ►Text Style... или щелчком на пиктограмме Text Style... на панели инструментов Style (рис. 9.2).

Для создания нового стиля необходимо щелкнуть на кнопке New... – при этом будет загружено диалоговое окно New Text Style. Здесь вводится имя создаваемого стиля. Ему присваиваются значения параметров, первоначально заданные текущему текстовому стилю в окне Text Style и, как правило, нуждающиеся в изменении.
