Татьяна Соколова - AutoCAD 2009. Начали!

Запустите команду POLYGON, вызвав ее из падающего меню Draw ►Polygon или щелкнув на пиктограмме Polygon на панели инструментов Draw. Ответьте на запросы:

_POLYGON

Enter number of sides <4>: 5 – количество сторон

Specify center of polygon or [Edge]: 120,60 – центр пятиугольника

Enter an option [Inscribed in circle/Circumscribed about circle] : I – переход в режим формирования многоугольника, вписанного в окружность

Specify radius of circle: 50 – радиус окружности

Рис. 7.4. Построение вписанного многоугольника

Постройте треугольник, описанный вокруг окружности (рис. 7.5).

Запустите команду POLYGON, вызвав ее из падающего меню Draw ►Polygon или щелкнув на пиктограмме Polygon на панели инструментов Draw. Ответьте на запросы:

_POLYGON

Enter number of sides <4>: 3 – количество сторон

Specify center of polygon or [Edge]: 120,60 – центр треугольника

Enter an option [Inscribed in circle/Circumscribed about circle] : C – переход в режим формирования многоугольника, описанного вокруг окружности

Specify radius of circle: 50 – радиус окружности

Рис. 7.5. Построение описанного многоугольника

Команда RECTANGформирует прямоугольник по двум противоположным углам. Вызывается из падающего меню Draw ►Rectangle или щелчком на пиктограмме Rectangle на панели инструментов Draw.

Запросы команды RECTANG:

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: – указать первый угол прямоугольника

Specify other corner point or [Area/Dimensions/Rotation]: – указать противоположный угол прямоугольника

Ключи команды POLYGON:

□Chamfer – формирует прямоугольник со скошенными углами;

□Elevation – задает уровень для прямоугольника;

□Fillet – формирует прямоугольник со скругленными углами;

□Thickness – формирует прямоугольник с заданной трехмерной высотой;

□Width – формирует прямоугольник с заданной шириной полилинии;

□Area – создает прямоугольник с использованием значений площади, а также значений длины или ширины;

□Dimensions – построение прямоугольника по заданным значениям длины и ширины;

□Rotation – создает прямоугольник под заданным углом поворота.

Команда ARC, формирующая дугу, вызывается из падающего меню Draw ►Arc или щелчком на пиктограмме Arc на панели инструментов Draw (рис. 8.1).

Дуги можно строить различными способами. По умолчанию построение производится путем указания трех точек: начальной, промежуточной и конечной. Дугу можно также определить, задав центральный угол, радиус, направление или длину хорды. По умолчанию дуга рисуется против часовой стрелки.

Запросы команды ARC:

Specify start point of arc or [Center]: – указать начальную точку дуги

Specify second point of arc or [Center/End]: – указать вторую точку дуги

Specify end point of arc: – указать конечную точку дуги

Ключи команды ARC:

□Center – точка центра дуги;

□End – конечная точка дуги;

□Angle – величина угла;

□chord Length – длина хорды;

□Direction – направление касательной;

□Radius – радиус дуги.

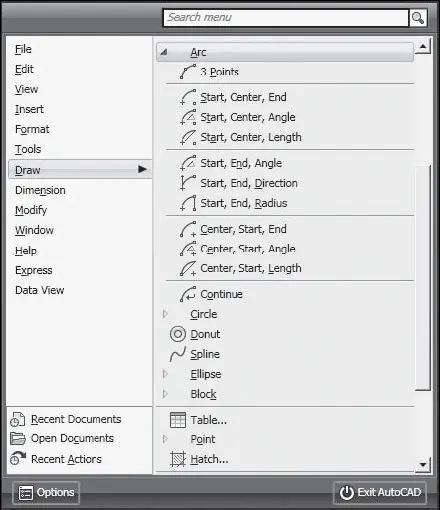

Рис. 8.1. Команда построения дуги в падающем меню

Существует несколько способов построения дуги при помощи команды ARC:

□3 Points – построение дуги по трем точкам, лежащим на дуге;

□Start, Center, End – построение дуги по стартовой точке, центру и конечной точке дуги;

□Start, Center, Angle – построение дуги по стартовой точке, центру и углу;

□Start, Center, Length – построение дуги по стартовой точке, центру и длине хорды;

□Start, End, Angle – построение дуги по стартовой точке, конечной точке и углу;

□Start, End, Direction – построение дуги по стартовой точке, конечной точке и направлению – углу наклона касательной из начальной точки;
