Татьяна Соколова - AutoCAD 2009. Начали!

□Start, End, Radius – построение дуги по стартовой точке, конечной точке и радиусу;

□Center, Start, End – построение дуги по центру, стартовой и конечной точке;

□Center, Start, Angle – построение дуги по центру, стартовой точке и углу;

□Center, Start, Length – построение дуги по центру, стартовой точке и длине хорды;

□Continue – построение дуги как продолжения предшествующей линии или дуги.

Постройте дугу по варианту 3 Points – рис. 8.2.

Запустите команду ARC, вызвав ее из падающего меню Draw ►Arc ►3 Points или щелкнув на пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:

_ARC

Specify start point of arc or [Center]: 50,80 – точка 1

Specify second point of arc or [Center/End]: 50,20 – точка 2

Specify end point of arc: 20,50 – точка 3

Рис. 8.2. Построение дуги по трем точкам

Команда CIRCLE, формирующая окружность, вызывается из падающего меню Draw ►Circle или щелчком на пиктограмме Circle на панели инструментов Draw (рис. 8.3).

Окружности можно строить различными способами. По умолчанию построение производится путем указания центра и радиуса. Можно задавать центр и диаметр или только диаметр, указывая его начальную и конечную точки. Окружность также может строиться по трем точкам. Кроме того, имеется возможность определять окружность, касающуюся либо трех объектов рисунка, либо двух (в последнем случае задается еще и радиус).

Запросы команды CIRCLE:

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: – указать центр окружности

Specify radius of circle or [Diameter]: – указать радиус

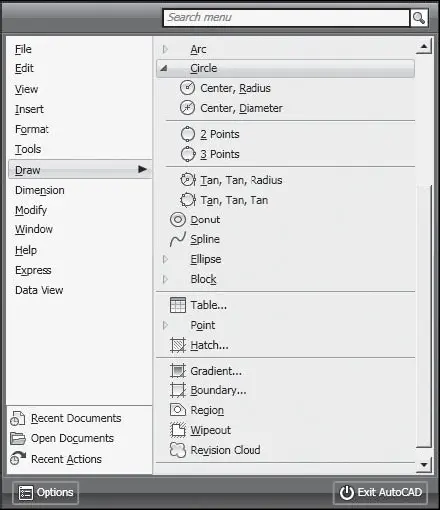

Рис. 8.3. Команда построения окружности в падающем меню

Ключи команды CIRCLE:

□3Р – строит окружность по трем точкам, лежащим на окружности;

□2P – строит окружность по двум точкам, лежащим на диаметре;

□Ttr – строит окружность по двум касательным и радиусу.

Постройте окружность по центру и радиусу (рис. 8.4).

Запустите команду CIRCLE, вызвав ее из падающего меню Draw ►Circle ►Center, Radius или щелкнув на пиктограмме Circle на панели инструментов Draw. Ответьте на запросы:

_CIRCLE

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 50,50 – точка центра окружности

Specify radius of circle or [Diameter] <50>: 30 – радиус окружности

Рис. 8.4. Построение окружности по центру и радиусу

Постройте окружность по двум точкам диаметра (рис. 8.5).

Запустите команду CIRCLE, вызвав ее из падающего меню Draw ►Circle ►2 Points или щелкнув на пиктограмме Circle на панели инструментов Draw. Ответьте на запросы:

_CIRCLE

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2P – переход в режим построения окружности по двум точкам

Specify first end point of circle’s diameter: 50,80 – точка 1

Specify second end point of circle’s diameter: 50,20 – точка 2

Рис. 8.5. Построение окружности по двум точкам диаметра

Команда SPLINE, формирующая сплайн, вызывается из падающего меню Draw ►Spline или щелчком на пиктограмме Spline на панели инструментов Draw.

Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек. Сплайны применяются для рисования кривых произвольной формы, например горизонталей в географических информационных системах или при проектировании автомобилей.

Запросы команды SPLINE:

Specify first point or [Object]: – указать первую точку Specify next point: – указать следующую точку

Specify next point or [Close/Fit tolerance] : – указать следующую точку

Specify next point or [Close/Fit tolerance] : – указать следующую точку

Specify next point or [Close/Fit tolerance] : – нажать клавишу Enter

Specify start tangent: – указать касательную в начальной точке Specify end tangent: – указать касательную в конечной точке Ключи команды SPLINE:
