Татьяна Соколова - AutoCAD 2009. Начали!

Specify next point or [Undo]: TANGENT – укажите точку 2

Specify next point or [Undo]: – для завершения команды нажмите клавишу Enter

_LINE

Specify first point: – укажите точку 1

Specify next point or [Undo]: TANGENT – укажите точку 3

Specify next point or [Undo]: – для завершения команды нажмите клавишу Enter

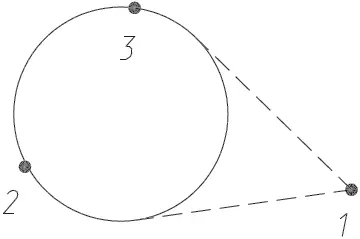

Рис. 6.6. Построение касательной

Snap to Perpendicular – привязка к точке объекта, которая лежит на нормали к другому объекту или к его воображаемому продолжению.

Режим Perpendicular может использоваться для таких объектов, как отрезки, окружности, эллипсы, сплайны и дуги.

Если режим привязки Perpendicular применяется для указания первой точки отрезка или окружности, происходит построение отрезка или окружности, перпендикулярных выбранному объекту. Если должна быть указана вторая точка отрезка или окружности, AutoCAD производит привязку к точке объекта, которая принадлежит нормали, проведенной к первой указанной точке.

Постройте отрезки, нарисованные пунктирной линией, выходящие из точки 1 и перпендикулярные объектам (рис. 6.7).

Запустите команду формирования отрезка LINE, вызвав ее из падающего меню Draw ►Line или щелкнув на пиктограмме Line на панели инструментов Draw. Ответьте на запросы:

_LINE

Specify first point: – укажите точку 1

Specify next point or [Undo]: PERPENDICULAR – укажите точку 2

Specify next point or [Undo]: – для завершения команды нажмите клавишу Enter

_LINE

Specify first point: – укажите точку 1

Specify next point or [Undo]: PERPENDICULAR – укажите точку 3

Specify next point or [Undo]: – для завершения команды нажмите клавишу Enter

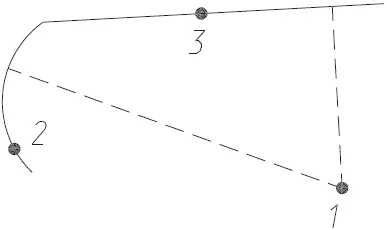

Рис. 6.7. Построение нормали

Snap to Nearest – привязка к точке на объекте, которая является ближайшей к позиции перекрестья.

Osnap Settings... – установка режима текущей объектной привязки на вкладке объектных привязок Object Snap диалогового окна режимов рисования Drafting Settings – рис. 6.8. Это окно загружается из падающего меню TooLs ►Drafting Settings... или щелчком на пиктограмме Osnap Settings. ..на панели инструментов Object Snap. Окно также можно загрузить, выбрав пункт Settings... из контекстного меню, которое вызывается при щелчке правой кнопкой мыши на кнопке Object Snap в строке состояния.

Если требуется несколько раз подряд произвести привязку определенного типа (например, к конечным точкам или центрам), можно задать один или несколько текущих режимов объектной привязки.

Для включения или отключения сразу всех текущих режимов объектной привязки без вызова диалогового окна Drafting Settings необходимо щелкнуть на кнопке Object Snap в строке состояния (или нажать клавиши Ctrl+F или F3). Если текущие режимы объектной привязки не заданы, автоматически вызывается диалоговое окно Drafting Settings.

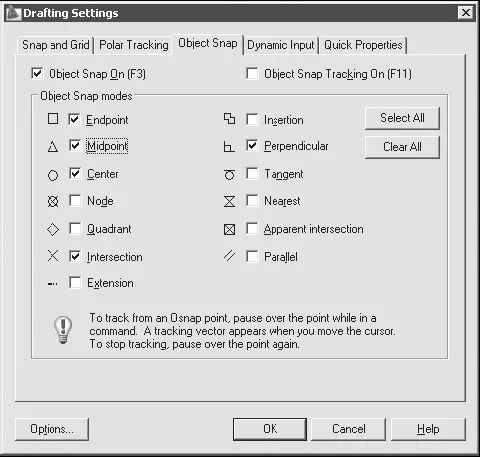

Рис. 6.8. Диалоговое окно установки режима текущей объектной привязки

Если задано несколько режимов объектной привязки, AutoCAD использует режим, наиболее подходящий для выбранного объекта. Если в прицел выбора попадают две точки, удовлетворяющие заданному режиму, система производит привязку к той из них, которая лежит ближе к центру прицела.

Рисунки в AutoCAD строятся из набора геометрических примитивов . Под геометрическим примитивом понимается элемент чертежа, обрабатываемый системой как целое , а не как совокупность точек или объектов. Геометрические примитивы создаются командами вычерчивания или рисования, которые вызываются из падающего меню Draw или одноименной панели инструментов (рис. 7.1). Необходимо отметить, что одни и те же элементы чертежа могут быть получены по-разному, с помощью различных команд вычерчивания.

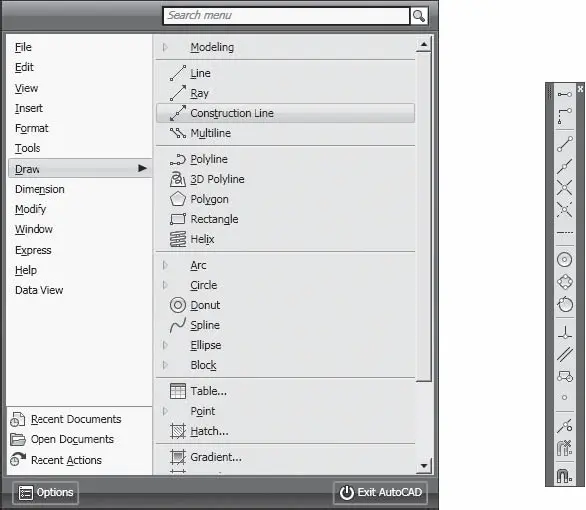

Рис. 7.1. Падающее меню и панель инструментов рисования

Команда POINT, формирующая точку, вызывается из падающего меню Draw ►Point или щелчком на пиктограмме Point на панели инструментов Draw.
