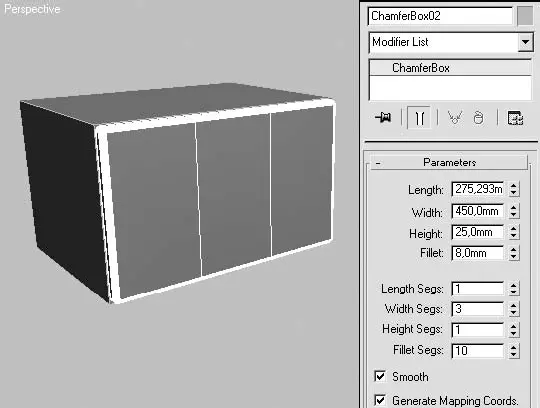

Рис. 9.90.Объект ChamferBox (Параллелепипед с фаской) (слева) и его параметры (справа)

Обратите внимание на то, что параметр Width Segs (Сегментов по ширине) стал равен 3, а Fillet Segs (Сегментов закругления) – 10. Это объясняется необходимостью увеличения количества полигонов для дальнейшего редактирования объекта.

Параметрические свойства обоих объектов нам больше не понадобятся, и их можно конвертировать в Editable Poly (Редактируемая полигональная поверхность). Это проще всего сделать, щелкнув на объекте правой кнопкой мыши и выбрав в контекстном меню строку Convert To ► Convert to Editable Poly (Преобразовать ► Преобразовать в редактируемую полигональную поверхность).

Для дальнейшей работы нам понадобится только объект с именем ChamferBox01, который мы продолжим редактировать на уровне подобъектов. Следовательно, корпус микроволновой печи, построенный ранее (то есть объект Box01), необходимо спрятать. Для этого достаточно выделить его, щелкнуть на нем правой кнопкой мыши и выбрать пункт контекстного меню Hide Selection (Спрятать выделенное).

Продолжим моделирование. Выделите ChamferBox01 и перейдите на уровень редактирования полигонов. В окне проекции Left (Слева) выделите закругление, расположенное со стороны корпуса (рис. 9.91), и удалите его.

Таким образом, мы уменьшим общее количество полигонов в сцене и немного упростим работу с объектом.

Закруглим верхнюю и нижнюю части лицевой панели для придания ей нужной формы. Для изменения формы объекта перейдите на уровень редактирования вершин и выделите в окне проекции Left (Слева) два внутренних горизонтальных ряда вершин (рис. 9.92).

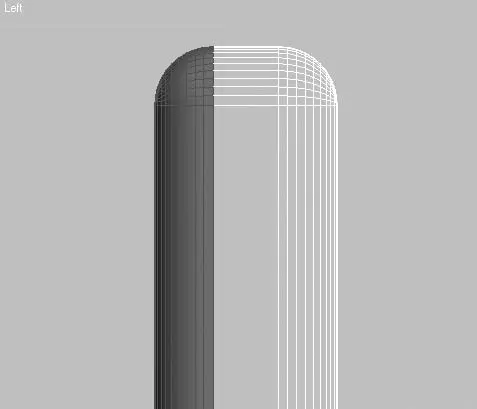

Рис. 9.91.Полигоны, выделенные для удаления

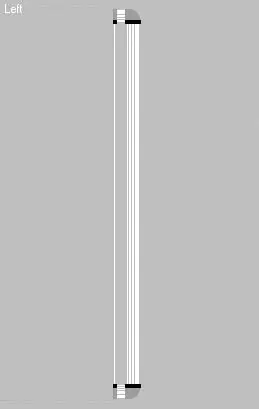

Рис. 9.92.Внутренние вершины, выделенные для редактирования

Раскройте свиток Soft Selection (Плавное выделение) и установите флажок Use Soft Selection (Использовать плавное выделение). Параметрам Falloff (Спад) и Pinch (Сужение) задайте значения, равные 13 и 1 соответственно (рис. 9.93).

ПРИМЕЧАНИЕ

Если вы использовали иные размеры микроволновой печи, то вам придется задать другие значения параметров плавного выделения. Обратите внимание на то, чтобы самые крайние вершины остались синего цвета – это означает, что они не будут задействованы в трансформациях.

Щелкните на кнопке Select and Uniform Scale (Выделить и равномерно масштабировать)

главной панели инструментов и маштабируйте выделенные вершины по оси Y (по вертикали) до 93 % (увидеть процент масштабирования можно в поле, расположенном рядом с параметром Y в строке состояния) (рис. 9.94).

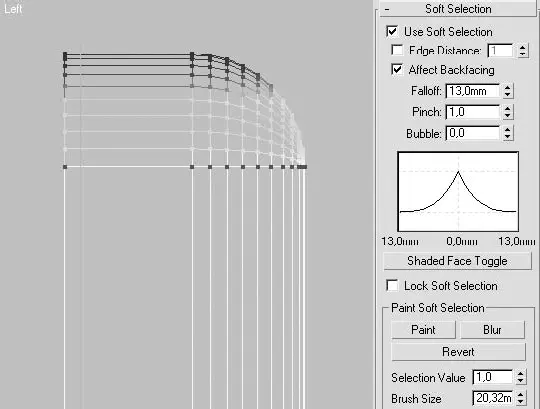

Рис. 9.93.Настройки свитка Soft Selection (Плавное выделение) и отображение выделенных вершин в окне проекции

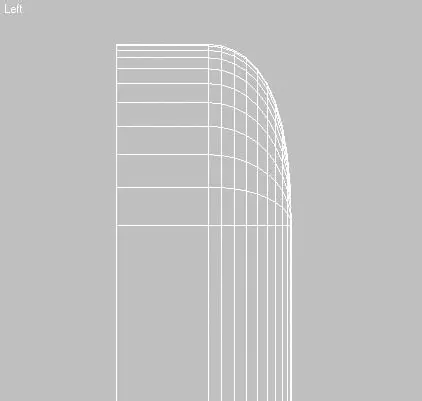

Рис. 9.94.Скругление, полученное при помощи масштабирования вершин

Теперь необходимо разделить лицевую панель на две части: дверцу и панель управления. Именно для этого при построении объекта Chamfer Box (Параллелепипед с фаской) мы задали два разбиения по ширине. Воспользуемся ими.

Перейдите на уровень редактирования вершин. В окне проекции Front (Спереди) выделите и переместите левый вертикальный внутренний ряд вершин так, чтобы он оказался на расстоянии 3-4 мм от правого. Это и будет то расстояние, которое образуется между дверцей и панелью управления. Выделите оба вертикальных ряда и переместите их немного вправо, так, чтобы они находились на расстоянии 1/4 от правого края (рис. 9.95).

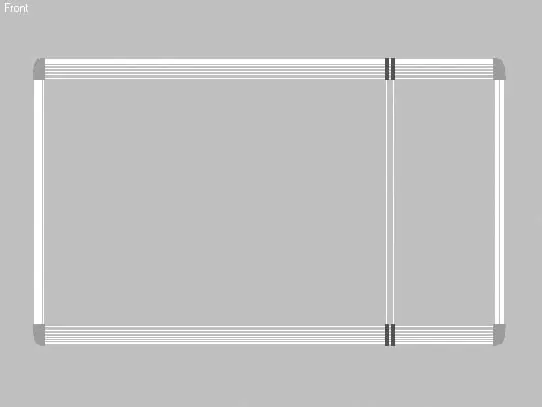

Рис. 9.95.Положение внутренних рядов вершин

Чтобы завершить создание шва, необходимо выполнить еще несколько простых операций.

1. Перейдите на уровень редактирования полигонов и выделите полигоны между двумя вертикальными рядами вершин, которые только что редактировались.

2. В свитке Edit Polygons (Редактирование полигонов) щелкните на кнопке рядом с Extrude (Выдавливание).
