3. Задайте параметру Size (Размер), определяющему величину шрифта, значение, равное 25, и выберите гарнитуру Arial Black.

4. Щелкните кнопкой мыши в окне проекции To p (Сверху) для завершения создания текста (рис. 9.84).

Чтобы отобразить текст на поверхности трубки, выполните следующие действия.

1. Выделите модель телефонной трубки.

2. Перейдите на вкладку Create (Создание) командной панели, нажмите кнопку Geometry (Геометрия), в раскрывающемся списке выберите строку Compound Objects (Составные объекты) и щелкните на кнопке ShapeMerge (Объединенные с формой).

3. В свитке Pick Operand (Указать булев) нажмите кнопку Pick Shape (Указать форму), после чего щелкните на надписи Panasonic.

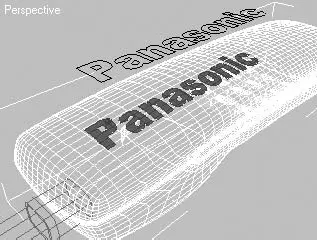

В результате надпись спроецируется на поверхность трубки (рис. 9.85).

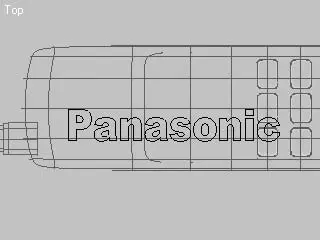

Рис. 9.84.Расположение объекта Text (Текст) над корпусом трубки

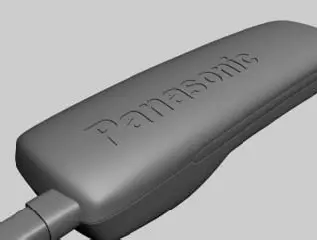

Рис. 9.85.Надпись, спроецированная на поверхность телефонной трубки

Далее выполните команду Modifiers ► Mesh Editing ► Edit Mesh (Модификаторы ► Редактирование поверхности ► Редактирование поверхности). Затем перейдите на уровень подобъектов редактирования полигонов, щелкнув в свитке Selection (Выделение) на кнопке Polygon (Полигон) ■ . Сейчас нужно выдавить надпись. По умолчанию она должна быть выделена, поэтому просто щелкните на кнопке Extrude (Выдавливание) и укажите величину выдавливания равной -0,5 (рис. 9.86).

Рис. 9.86.Надпись на трубке, сделанная при помощи команды Extrude (Выдавливание)

На этом моделирование трубки телефона можно считать законченным.

СОВЕТ

Если у вас возникли трудности с моделированием, обратитесь к файлу phone.max, расположенному в папке Examples\Глава 09\Phone прилагаемого к книге DVD.

Рассматривая процесс создания освещения в разд. «Использование базовых источников света в интерьере» гл. 7, мы использовали в сцене модели мебели и бытовой техники. Одним из таких объектов была микроволновая печь, о моделировании которой пойдет речь в данном разделе. Модель, которую мы будем строить, имеет средний уровень детализации и позволяет углубить знания по технике моделирования полигональных объектов, описывавшейся в предыдущих уроках.

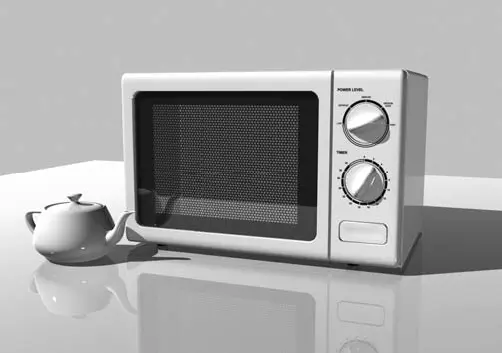

На рис. 9.87 показан результат визуализации микроволновой печи, которую нам предстоит моделировать.

Минимум, который нам необходимо знать, прежде чем приступать к моделированию, – это габаритные размеры микроволновой печи. В нашем случае они составляют 325 х 280 х 455 мм. Начнем с моделирования корпуса. Для этого нужно построить примитив Box (Параллелепипед). Параметрами ширины, длины и высоты параллелепипеда будут габариты микроволновой печи (рис. 9.88).

Рис. 9.87.Результат визуализации микроволновой печи

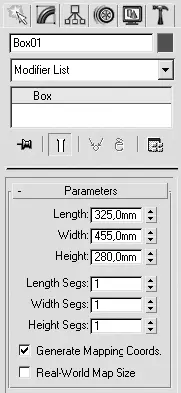

Рис. 9.88.Свиток Parameters (Параметры) настроек примитива Box (Параллелепипед)

Расположите этот параллелепипед в начале координат.

СОВЕТ

Согласно хорошему тону в моделировании считается, что построение самостоятельных объектов должно вестись в нулевой отметке системы координат. Такое расположение модели бывает полезным для создания симметричных копий объекта или просто привязки к координатной сетке.

Построенный объект можно переместить в начало координат достаточно простым способом. Для этого нужно выделить объект и, активизировав инструмент Select and Move (Выделить и переместить)

на главной панели инструментов, щелкнуть правой кнопкой мыши на стрелках, расположенных справа от полей X, Y и Z в нижнем поле экрана (рис. 9.89). В результате этих действий все значения параметров станут равны 0.

Рис. 9.89.Строка состояния с координатами положения объекта в пространстве

Дальнейшее редактирование параллелепипеда рассмотрим ниже, а пока продолжим моделирование. Построим улучшенный примитив Chamfer Box (Параллелепипед с фаской), который будет выступать в качестве базовой формы для лицевой панели микроволновой печи. Чтобы его создать, воспользуемся командой главного меню Create ► Extended Primitives ► Chamfer Box (Создание ► Улучшенные примитивы ► Параллелепипед с фаской). Его размеры должны быть меньше габаритов корпуса, а его грани – немного закруглены. На рис. 9.90 представлен сам объект и его размеры.
